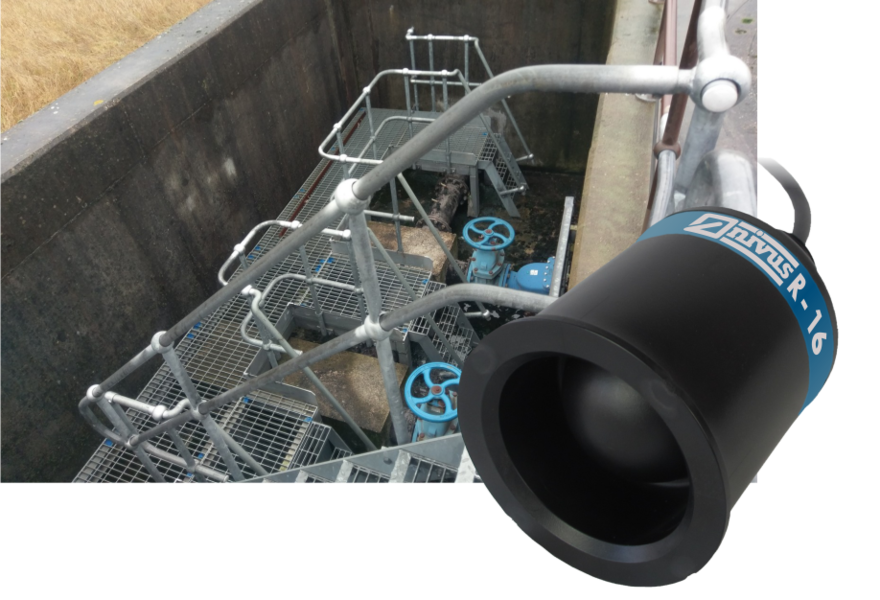

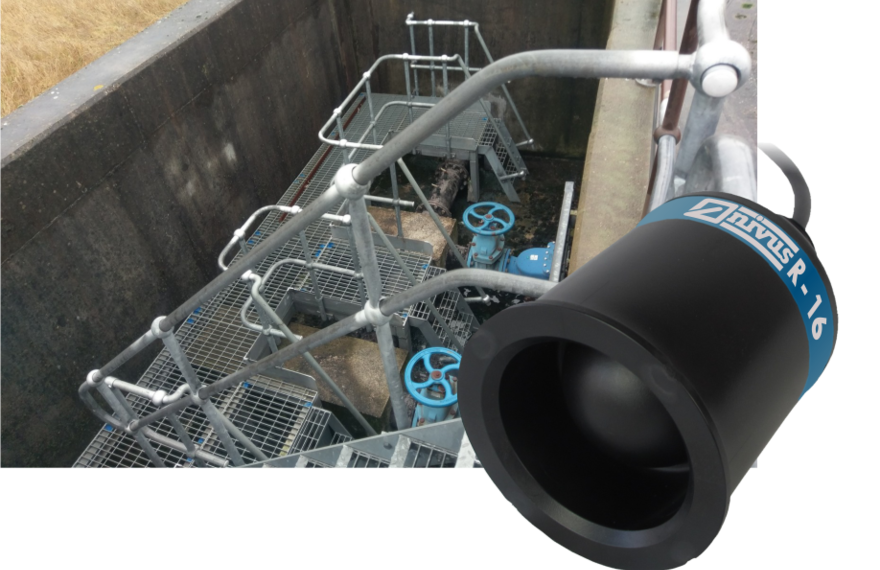

Radar-Füll­stands­sen­sor für anspruchs­vol­le Anwendungen

Das Unter­neh­men Nivus stellt mit den R‑Sensoren eine Ergän­zung des Pro­dukt­pro­gramms zur berüh­rungs­lo­sen Füll­stands­mes­sung vor.

Die­se eig­nen sich für Mes­sun­gen von Flüs­sig­kei­ten, pastö­sen Medi­en und Schütt­gü­tern. Die Radar-Sen­so­ren arbei­ten mit neu­es­tem fre­quenz­mo­du­lier­ten Dau­er­strich-Ver­fah­ren (FMCW) auf 63 GHz Basis.

Damit lie­fern sie zuver­läs­si­ge und genaue Mess­wer­te auch bei wech­seln­den Tem­pe­ra­tu­ren, Dämp­fen, Stäu­ben, Nebel, Gas­über­la­ge­run­gen und ande­ren Umwelt­ein­flüs­sen. Die Sen­so­ren eig­nen sich auch für anspruchs­vol­le Anwen­dun­gen mit Kon­den­sa­ti­ons- oder Schaumbildung.

Die gerin­ge Block­di­stanz und der schma­le Abstrahl­win­kel ermög­li­chen eine zuver­läs­si­ge Füll­stands­mes­sung auch bei beeng­ten Platz­ver­hält­nis­sen. Durch die intel­li­gen­te Stör­echo­aus­blen­dung kön­nen z.B. Ein­bau­ten in einem Tank oder Silo sicher aus­ge­blen­det wer­den. Mit Hil­fe der Mikro­wel­len­tech­nik las­sen sich Mes­sun­gen auch außer­halb von Kunst­stoff­be­häl­tern durch die geschlos­se­ne Decke zuver­läs­sig durchführen.

Dar­über hin­aus kön­nen die kom­pak­ten Sen­so­ren ein­fach und schnell instal­liert wer­den. Das robus­te und über­flu­tungs­si­che­re Gehäu­se ver­fügt über eine Schutz­klas­se von IP68. Damit sind unter­bre­chungs­freie Mes­sun­gen auch bei rau­en Umge­bungs­be­din­gun­gen gewähr­leis­tet. Die Sen­so­ren ver­fü­gen über Ex-Zulas­sun­gen für die Zone 0 und 1 und eig­nen sich damit auch für die Instal­la­ti­on in explo­si­ons­ge­fähr­de­ten Berei­chen in Abwasseranwendungen.

Die R‑Sensoren sind kom­pa­ti­bel mit allen Mess­um­for­mern der Nivu­Mas­ter-Serie des Her­stel­lers. Neben der per­ma­nen­ten Anzei­ge des aktu­el­len Mess­wer­tes und der Para­me­trie­rung sowie Dia­gno­se des Mess­sys­tems bie­ten die Mess­um­for­mer je nach Vari­an­te ver­schie­de­ne Mög­lich­kei­ten der Steue­rung für nach­ge­la­ger­te Pro­zes­se.

FMCW-Radar­sen­so­ren zeich­nen sich gegen­über gepuls­ten Radar­sen­so­ren durch meh­re­re Vor­tei­le aus. Auf­grund der bes­se­ren Orts­auf­lö­sung kön­nen Objek­te genau­er erkannt wer­den. Der grö­ße­re Dyna­mik­be­reich bie­tet zuver­läs­sig genaue Mess­wer­te auch bei gro­ßen Mess­be­rei­chen mit sehr unter­schied­li­chen Füll­stän­den. Die zuver­läs­si­ge­re Ober­flä­chen­de­tek­ti­on ermög­licht den Ein­satz des Mess­sys­tems bei sehr engen Platzverhältnissen.
