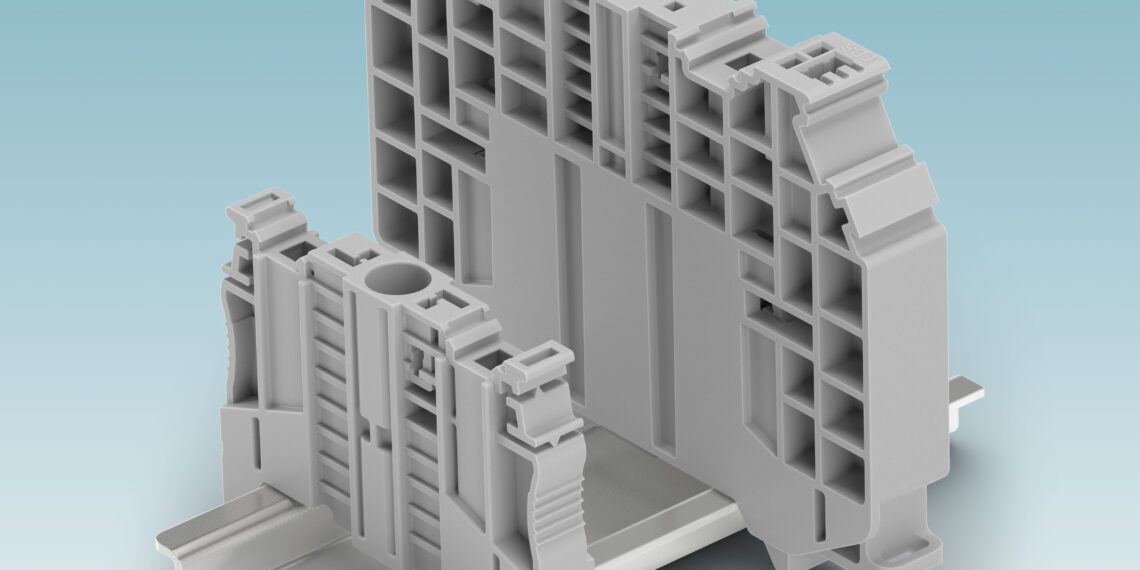

End­hal­ter für den Schaltschrankbau

Wenig Platz im Schalt­schrank, unter­schied­li­che Bau­grö­ßen und stei­gen­de Anfor­de­run­gen an eine über­sicht­li­che Instal­la­ti­on: Bei der Befes­ti­gung von Rei­hen­klem­men und elek­tri­schen Kom­po­nen­ten kommt es auf eine zuver­läs­si­ge und anpas­sungs­fä­hi­ge Mon­ta­ge­lö­sung an. Mit der Clip­fix pro-Serie erwei­tert Phoe­nix Con­ta­ct sein Port­fo­lio um eine Genera­ti­on modu­la­rer End­hal­ter für NS 35-Trag­schie­nen. Die Kon­struk­ti­on ver­bin­det einen kom­pak­ten Schraub­me­cha­nis­mus mit einem Erwei­te­rungs­sys­tem, das sich an unter­schied­li­che Kom­po­nen­ten anpas­sen lässt. Damit eig­net sich die Lösung für den Schalt­schrank­bau und wei­te­re indus­tri­el­le Anwen­dun­gen mit Tragschienenmontage.

Das Basis­ele­ment Clip­fix pro‑U ist ledig­lich 8 Mil­li­me­ter breit und basiert auf dem Klemm­me­cha­nis­mus des E/NS 35 N. Die­ser sorgt für eine hohe Ver­bin­dungs­fes­tig­keit auf der Trag­schie­ne. Die Bau­form ist auf die Rei­hen­klem­men XT 2,5 und PT 2,5 abge­stimmt. Für grö­ße­re Kom­po­nen­ten lässt sich der End­hal­ter mit dem Erwei­te­rungs­mo­dul MOD-Clip­fix pro-XL ergän­zen. Dadurch ver­grö­ßert sich die Kon­takt­ober­flä­che, sodass auch grö­ße­re Rei­hen­klem­men oder Gerä­te wie Strom­ver­sor­gun­gen befes­tigt wer­den kön­nen. Das Basis­ele­ment bleibt dabei mon­tiert und muss für die Anpas­sung nicht aus­ge­tauscht werden.

Auch bei der Instal­la­ti­on und Kenn­zeich­nung bie­tet das modu­la­re Kon­zept prak­ti­sche Funk­tio­nen. Sowohl der End­hal­ter als auch das Erwei­te­rungs­mo­dul ver­fü­gen über ver­schie­de­ne Beschrif­tungs­mög­lich­kei­ten, die eine über­sicht­li­che Zuord­nung der Kom­po­nen­ten unter­stüt­zen. Inte­grier­te Steck­plät­ze für NLS-Sam­mel­schie­nen gewähr­leis­ten zudem die Kom­pa­ti­bi­li­tät mit PTI-Instal­la­ti­on­s­klem­men. Das Erwei­te­rungs­mo­dul ermög­licht dar­über hin­aus die direk­te Mon­ta­ge einer trans­pa­ren­ten Abde­ckung und bie­tet eine spe­zi­el­le Abla­ge­po­si­ti­on für Brü­cken. Die­se kon­struk­ti­ven Details erleich­tern die Orga­ni­sa­ti­on inner­halb der Installation.

Der wesent­li­che Vor­teil der Clip­fix pro-Serie liegt in der Kom­bi­na­ti­on aus platz­spa­ren­dem Basis­ele­ment und bedarfs­ge­rech­ter Erwei­te­rung. Statt für unter­schied­li­che Kom­po­nen­ten­grö­ßen jeweils eine ande­re Befes­ti­gungs­lö­sung ein­zu­set­zen, lässt sich der End­hal­ter an die jewei­li­ge Mon­ta­ge­si­tua­ti­on anpas­sen. Das redu­ziert den Auf­wand bei Ände­run­gen und unter­stützt eine ein­heit­li­che Instal­la­ti­on. Durch das brei­te Anwen­dungs­spek­trum kommt die Serie über­all dort infra­ge, wo Rei­hen­klem­men und wei­te­re elek­tri­sche Kom­po­nen­ten auf Trag­schie­nen befes­tigt werden.
