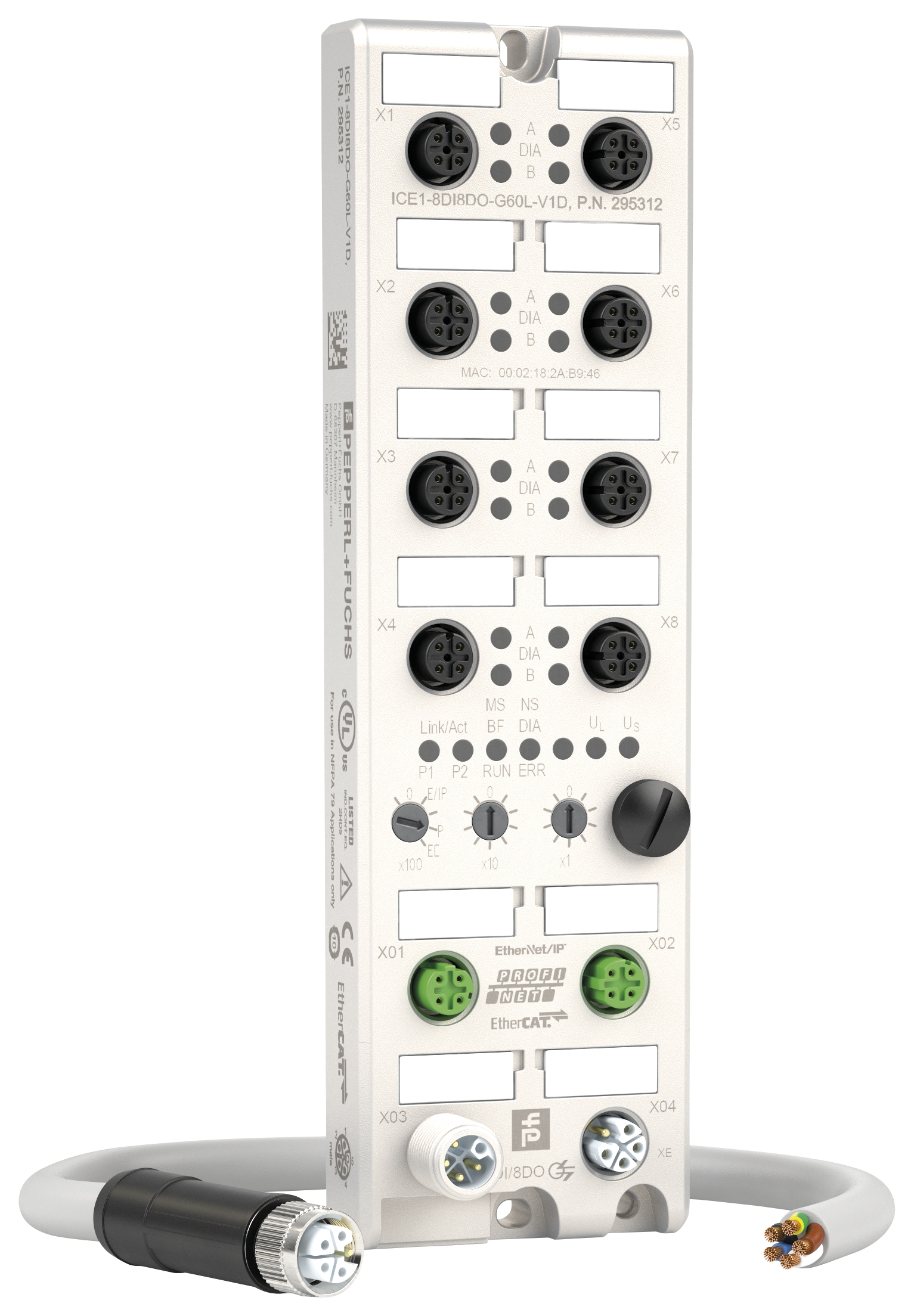

Ether­Net-IO-Modu­le mit Mul­ti­pro­to­koll und M12 Power-Stecker

Der Stan­dard für Indus­trie 4.0 Lösun­gen: Die neu­en Ether­net-IO-Modu­le von Pepperl+Fuchs unter­stüt­zen alle gän­gi­gen Ether­Net-Pro­to­kol­le wie Pro­fi­net, Ether­Net IP und Ether­Cat in einem Gerät. Die inte­grier­te IO-Link Mas­ter­funk­ti­on ermög­licht durch­gän­gi­ge Dia­gno­se und Para­me­trie­rung. Der L‑codierte M12-Power-Ste­cker bie­tet bis 16A Strom und redu­ziert die den Installationsaufwand.

Modu­le mit inte­grier­ter Logik­funk­ti­on kön­nen aut­ar­ke Appli­ka­tio­nen lösen und Steue­run­gen kom­plett erset­zen oder nur mit Sta­tus­mel­dun­gen ver­sor­gen. Damit sind die­se Feld­bus­mo­du­le der Grund­stein für Indus­trie 4.0 Lösun­gen. Ether­Net IO-Modu­le bie­ten IO-Link Senor/Aktor Anschluss, spre­chen Mul­ti­pro­to­koll und las­sen sich über den M12-Power-Ste­cker mit 16 A versorgen.

Die Mul­ti­pro­to­koll-Funk­ti­on macht die Stan­dar­di­sie­rung in der Maschi­ne mög­lich, wo bis­her ver­schie­de­ne Modul-Typen benö­tigt wur­den. Mit einem Dreh­wahl­schal­ter kann zwi­schen den Pro­to­kol­len Pro­fi­Net, Ether­Net IP und Ether­CAT gewech­selt wer­den. Der inte­grier­te Web­ser­ver ermög­licht Down­loads, die Para­me­trie­rung und die Dia­gno­se­an­zei­ge. Über den inte­grier­ten 8‑fach IO-Link Mas­ter las­sen sich IO-Link fähi­ge Sen­so­ren und Akto­ren anbin­den, kon­fi­gu­rie­ren und para­me­trie­ren. Die trans­pa­ren­te Dia­gno­se und der ein­fa­che Gerä­te­tausch durch red­un­dan­te Daten­hal­tung sind wich­ti­ge Vorteile.

Das Power-Kon­zept mit L‑codiertem M12-Anschluss­ste­cker bie­tet eine Anbin­dung und Ver­sor­gung mit bis zu 16 A. Dies redu­ziert die Par­al­lel­ver­drah­tung und die Nach­füh­rung der Ver­sor­gung. Das robus­te, voll­ver­gos­se­ne Metall­ge­häu­se ent­spricht der Schutz­art IP65/67/69 und ist mit nur 200 mm Län­ge und 18 mm Höhe sehr kom­pakt. Eine ein­fa­che Pro­gram­mie­rung genügt, damit die Modu­le dezen­tra­le Funk­tio­nen aus­füh­ren und die zen­tra­le Steue­rung ent­las­ten oder kom­plett erset­zen. Kom­mu­ni­ka­ti­ons­auf­wand und Reak­ti­ons­zei­ten wer­den redu­ziert. Die zen­tra­le Über­sicht bleibt erhal­ten. Die dezen­tra­le Logik kann sich auf einen Teil der IOs beschrän­ken, wäh­rend die ande­ren wei­ter der Steue­rung über­las­sen blei­ben. Damit wird eine Inter­ak­ti­on zwi­schen Steue­rung und dezen­tra­lem Ablauf­pro­gramm möglich.
