Prä­zi­se und schnell: Neu­es M2-Messgerät

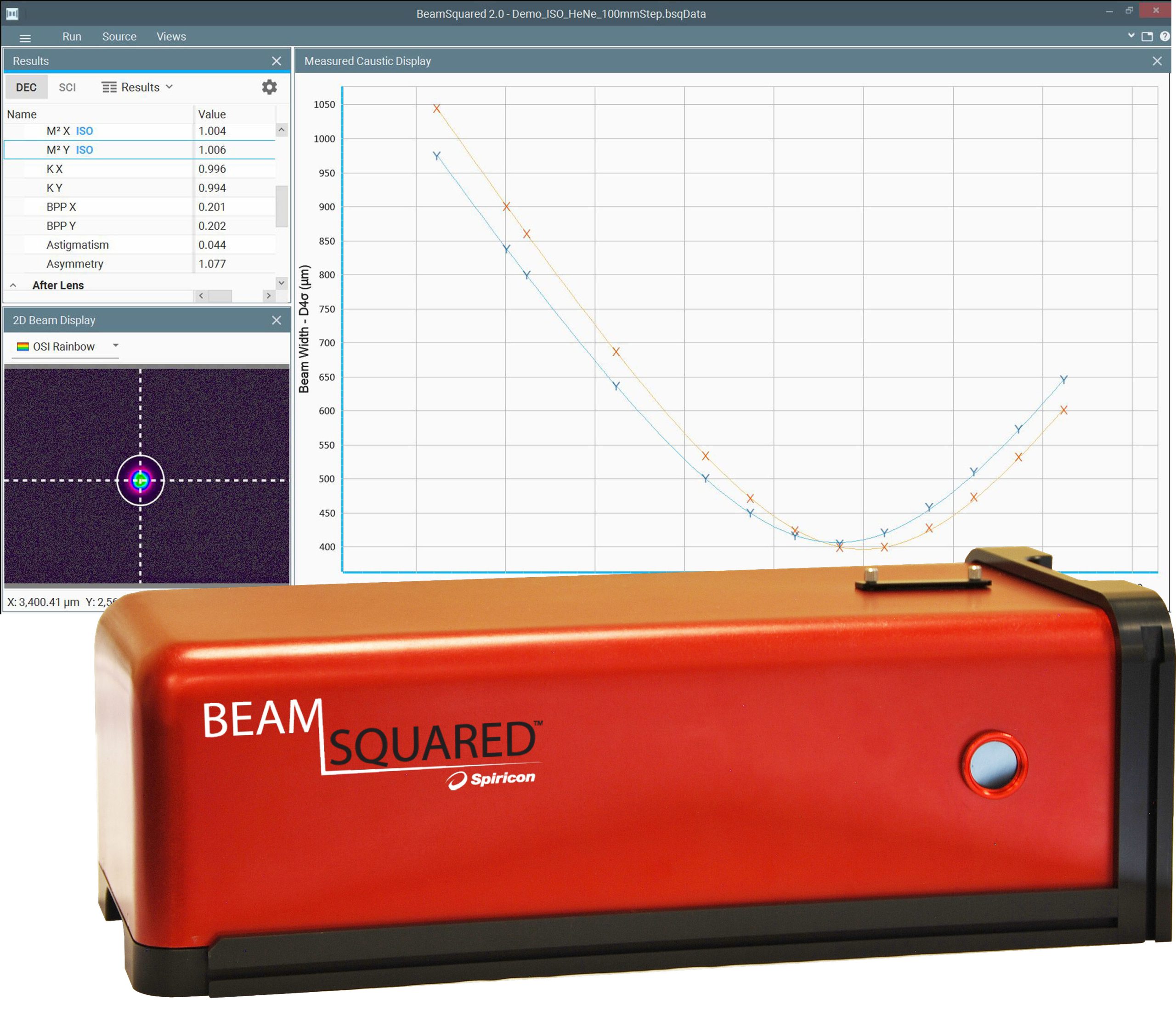

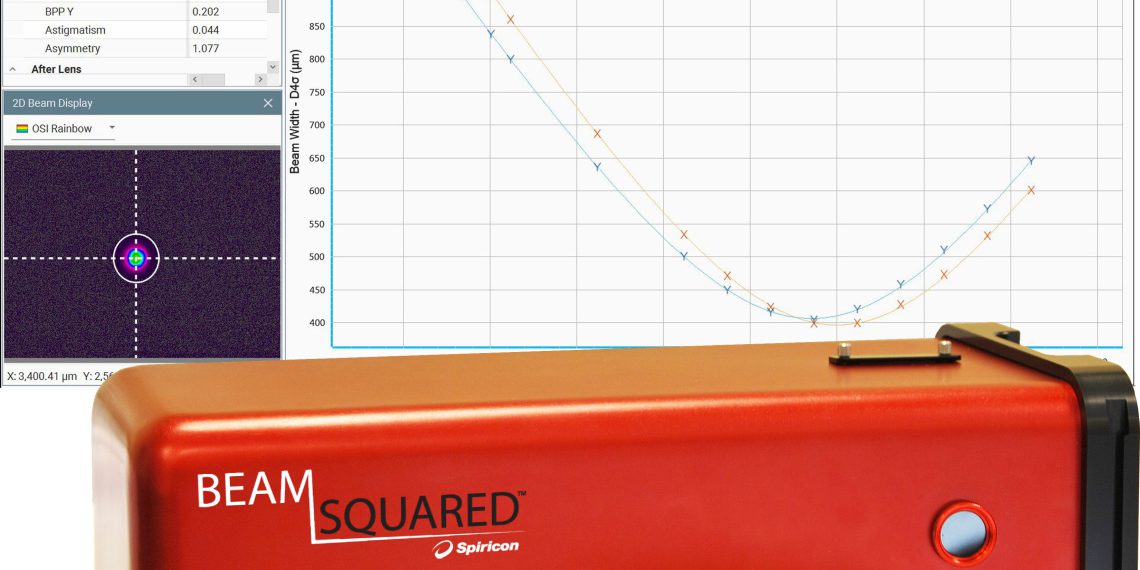

Das M2 eines Lasers gilt in For­schung und Ent­wick­lung, aber auch im Rah­men des Selec­ted Laser Manu­fac­tu­ring oder der indus­tri­el­len Fer­ti­gung als die ent­schei­den­de Kenn­grö­ße zur Beur­tei­lung der Laser­strahl­qua­li­tät. Das neue Mess­ge­rät Beam­S­qua­red von Ophir Spi­ricon Euro­pe ermit­telt noch schnel­ler und prä­zi­ser, wie effek­tiv der Laser­strahl fokus­sier­bar ist. Auf­grund sei­nes robus­ten Auf­baus gewähr­leis­tet es selbst in indus­tri­el­len Umge­bun­gen exak­te Mes­sun­gen von Dau­er­strich und gepuls­ten Lasern in weni­ger als einer Minu­te. Im auto­ma­ti­schen Modus lässt sich Beam­S­qua­red von UV bis zum nahen IR-Bereich sowie für Wel­len­län­gen in der Tele­kom­mu­ni­ka­ti­on nut­zen; in Kom­bi­na­ti­on mit geeig­ne­ten Sen­so­ren aus dem Ophir Pro­dukt­spek­trum ana­ly­siert die neu­ent­wi­ckel­te M2-Soft­ware auch Tera­hertz- und CO2-Laserstrahlen.

Beam­S­qua­red besteht aus einer hoch­prä­zi­sen CCD- oder InG­aAs- Matrix­ka­me­ra, einem Strah­len­gang sowie der leis­tungs­fä­hi­gen M2-Soft­ware. Die Soft­ware erfasst die Kenn­grö­ßen der Strahl­aus­brei­tung sowohl in X- und Y‑Richtung, dar­un­ter Durch­mes­ser und Loka­ti­on der Strahl­tail­le, Win­kel­di­ver­genz, Rayl­eigh-Län­gen sowie M2 bzw. K‑Zahl oder das Strahl­pa­ra­me­ter-Pro­dukt sowie Astig­ma­tis­mus und Asym­me­trie. Um das Strahl­ver­hal­ten im Fokus nach­zu­wei­sen, las­sen sich die Laser­strah­len auch zwei- oder drei­di­men­sio­nal dar­stel­len. Ins­be­son­de­re die Kom­bi­na­ti­on aus dem län­ge­ren Strah­len­gang und dem von Ophir paten­tier­ten Ultra­Cal Kali­brier-Algo­rith­mus gewähr­leis­tet die ISO11146-Kon­for­mi­tät und lie­fert Mess­ergeb­nis­se in höchs­ter Prä­zi­si­on. Chris­ti­an Dini, Seni­or Direc­tor Busi­ness Deve­lo­p­ment bei Ophir, ist über­zeugt: „Mit Beam­S­qua­red kön­nen sie die Qua­li­tät eines Lasers sowohl im Rah­men der Ent­wick­lung als auch bei des­sen Anwen­dung schnell beur­tei­len. Das Sys­tem lie­fert in weni­ger als einer Minu­te prä­zi­se Mes­sun­gen, ist äußert robust und arbei­tet selbst im 24/7‑Schichtbetrieb abso­lut zuverlässig.“

Beam­S­qua­red ist ein kame­ra­ba­sier­tes Laser­mess­ge­rät. Je nach Anwen­dung wäh­len die Kun­den die pas­sen­de Kamera

SP300 Sili­zi­um CCD-Kame­ra: Sie ana­ly­siert Wel­len­län­gen zwi­schen 190 und 1100 nm. Die­se Kame­ra ver­eint kom­pak­tes Design mit einem brei­ten dyna­mi­schen Bereich, einem unver­gleich­li­chen Signal-Rausch-Ver­hält­nis und redu­zier­ten Licht­hof (Bloo­m­ing).
Ophir Xeva XC-130: Die hoch­auf­lö­sen­de InG­aAs-Kame­ra ana­ly­siert Wel­len­län­gen zwi­schen 900 und 1700 nm. Sie ermög­licht den Betrieb bei Raum­tem­pe­ra­tur, bie­tet einen wei­ten dyna­mi­schen Bereich, eine schnel­le Daten­er­fas­sungs­ra­te und ein gro­ßes Array, das sich opti­mal für gro­ße Strah­len im nahen Infra­rot-Bereich sowie zur Mes­sung des Feld­durch­mes­sers in der Tele­kom­mu­ni­ka­ti­on eignet.

Zusätz­li­che Funk­tio­na­li­tät für CO2-Laser und Terahertz-Strahlung

Über die neue M2-Soft­ware las­sen sich in Kom­bi­na­ti­on mit Ophir Pyro­cams auch CO2-Laser und Tera­hertz-Strah­lung ana­ly­sie­ren. Die pyro­elek­tri­schen Matrix­ka­me­ras ana­ly­sie­ren Wel­len­län­gen von 1,06 bis 3000 Mikro­me­ter und sind in zwei Ver­sio­nen ver­füg­bar: Als Pyro­cam IVs mit einem akti­ven Array von 25,6 x 25,6 mm und unter Pyro­cam IIIHR als klein­for­ma­ti­ge OEM-Ver­si­on mit einem 12,8 x 12,8 mm Array.
