Neu­es Clamp-Klam­mer-Modell mit Zulassung

„Die Clamp­ver­bin­dung ist nach der Flansch­ver­bin­dung wohl die am meis­ten ver­wen­de­te lös­ba­re Ver­bin­dung welt­weit“, so Theo Mey­er, Pro­dukt­ma­na­ger Ven­til­tech­nik und Stan­dard­kom­po­nen­ten bei AWH. „In der Regel wird sie an Rohr­lei­tun­gen, Behäl­tern, Fil­tra­ti­ons­ge­rä­ten und ande­ren druck­tra­gen­den Kom­po­nen­ten ein­ge­setzt. Bei die­sen Anwen­dungs­fäl­len muss sicher­ge­stellt sein, dass die ver­wen­de­ten Klam­mern ein Höchst­maß an Sicher­heit bie­ten.“ Um dies zu gewähr­leis­ten, unter­lie­gen die Ver­bin­dun­gen den Anfor­de­run­gen der euro­päi­schen Druck­ge­rä­te­richt­li­nie PED 2014/68/EU und dem AD-Regel­werk. Letz­te­res wur­de erst vor kur­zem ver­schärft: „Gemäß dem novel­lier­ten AD 2000-Merk­blatt A 5, das seit 2020 in Kraft ist, sind Clamp-Ver­bin­dun­gen, die ohne Werk­zeug zu öff­nen sind, nicht län­ger zuläs­sig“, erklärt Mey­er. „Damit dür­fen Flü­gel­mut­tern zum Öff­nen der Klam­mern kei­ne Ver­wen­dung mehr fin­den.“ Dies soll ver­hin­dern, dass eine Flü­gel­mut­ter von Hand geöff­net wird, schlag­ar­tig Druck ent­weicht und es zu Per­so­nen­schä­den kommt.

Erst seit kur­zem AD 2000-kon­for­me Clamp-Klam­mer auf dem Markt

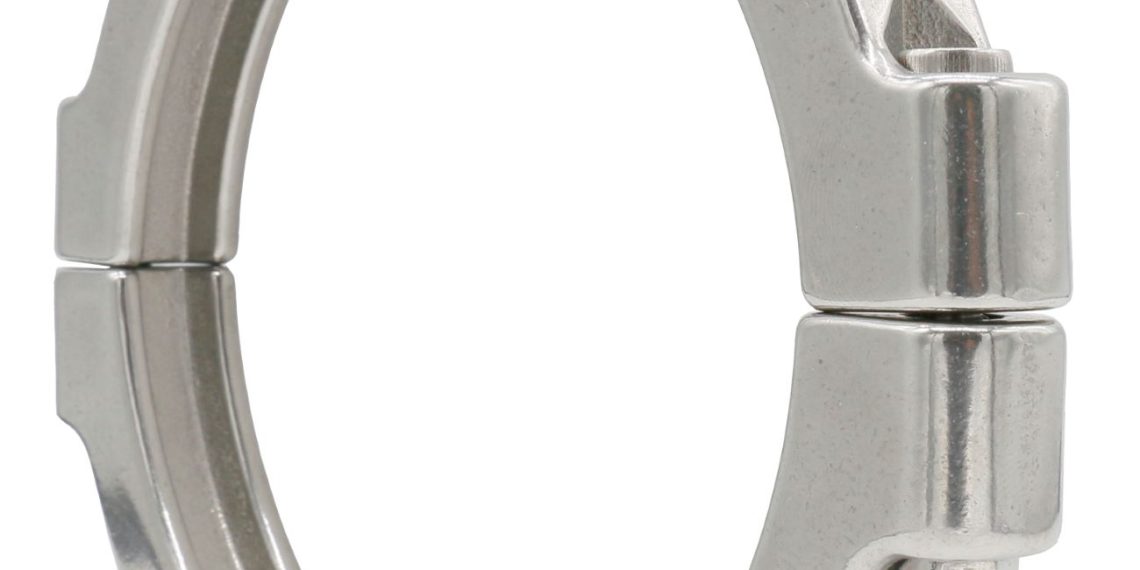

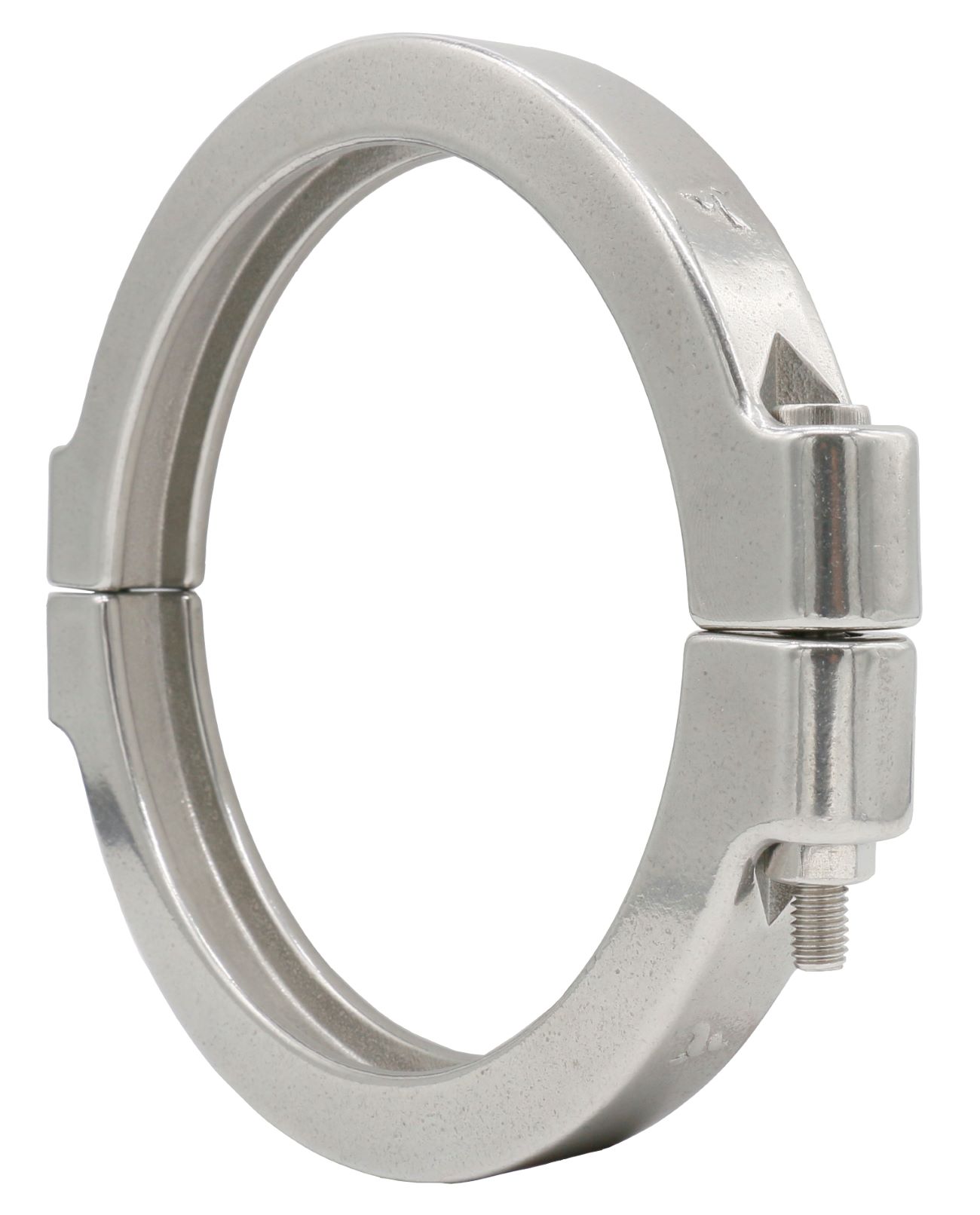

Abhil­fe schafft nun eine bau­teil­ge­prüf­te Klam­mer von AWH, die den Anfor­de­run­gen der euro­päi­schen Druck­ge­rä­te­richt­li­nie PED 2014/68/EU sowie denen des AD 2000-A5 Merk­blatts in vol­lem Umfang ent­spricht. Bei dem neu­en Modell han­delt es sich um eine Klam­mer mit einer hohen Druck­fes­tig­keit, die gleich­zei­tig ein schlan­kes Design und ein gerin­ges Gewicht auf­weist. Das macht sich im täg­li­chen Hand­ling bei der Mon­ta­ge oder Demon­ta­ge bemerk­bar. Innen­sechs­kant-Schrau­ben sor­gen für siche­ren Halt zum Werk­zeug beim Öff­nen und Ver­schlie­ßen der Klam­mer. Das sorgt in Sum­me für mehr Sicher­heit im Umgang mit unter Druck ste­hen­den Komponenten.

Das opti­ma­le Zusam­men­spiel von gerin­gem Gewicht und Druck­sta­bi­li­tät bil­det zudem die Vor­aus­set­zung für die Zulas­sung der Klam­mer nach dem AD2000-Regel­werk, das eine sta­ti­sche Prü­fung vor­sieht: „Wir haben mit der benann­ten Stel­le eine kal­ku­lier­te Aus­le­gung vor­ge­nom­men und in expe­ri­men­tel­len Ver­su­chen das Sie­ben­fa­che des nor­ma­len Höchst­drucks im Betrieb auf­ge­schla­gen“, so Mey­er. „Dies waren bei den Vari­an­ten für 10 bar ent­spre­chend 70 und bei den Ver­sio­nen für 25 bar mehr als 200 bar.“ Nach Abschluss des Tests tra­ten kei­ne Ver­for­mun­gen auf, so dass die Klam­mer die Prü­fung bestand und die Druck­ge­rä­te­zu­las­sung erhielt. Die Clamp-Norm DIN 32676 dien­te als Vor­la­ge zu den maxi­ma­len Arbeits­drü­cken, die ange­wandt wer­den dürfen.

Kon­for­mi­tät zur Norm EN 13445 mit erwei­ter­ten Anforderungen

Im Gegen­satz zur Prüf­me­tho­de des AD 2000-Merk­blatts A5, die kei­ne Aus­sa­ge über die Dau­er­fes­tig­keit abfragt, beschreibt die EN 13445, die das natio­na­le Regel­werk lang­fris­tig erset­zen soll, eine Last­wech­sel­über­prü­fung. „Um die Fes­tig­keit unse­rer Klam­mer nach­zu­wei­sen, haben wir zusätz­lich eine expe­ri­men­tel­le Ver­suchs­rei­he nach EN 13445–3 Anhang T durch­ge­führt“, erklärt Mey­er. „Dabei kam es zu einem abschlie­ßen­den Lang­zeit­ver­such mit fast einer Vier­tel­mil­li­on Last­wech­seln. Nach­dem hier­bei kei­ne mess­ba­ren Ver­än­de­run­gen an der Klam­mer fest­ge­stellt wer­den konn­ten, erhielt die AWH-Klam­mer auch die Zulas­sung nach der euro­päi­schen Norm.“ Die Klam­mern sind aus einem Edel­stahl-Fein­guss 1.4308 (CF‑8) gefer­tigt und tra­gen zum Nach­weis der Zulas­sung einen Guss­stem­pel. Die Ober­flä­chen sind mecha­nisch poliert und erfül­len die all­ge­mein gül­ti­gen Stan­dards. Die Klemm-Ver­bin­dun­gen sind in Nenn­wei­ten zwi­schen DN 6 und DN 200 verfügbar.

Auf der drink­tec 2022 in Mün­chen wird die Clamp-Klam­mer erst­mals der Öffent­lich­keit prä­sen­tiert. Für Gesprä­che und kon­kre­te Anfra­gen steht das Team von AWH in Hal­le B3 an Stand 311 bereit.
