Neue Kugel­häh­ne für indus­tri­el­le Anwendungen

Alle Kugel­häh­ne sind für den Ein­satz in indus­tri­el­len Anwen­dun­gen kon­zi­piert — vor­ran­gig für den Ein­satz in der Che­mie­tech­nik, in der Was­ser­auf­be­rei­tung, im Maschi­nen­bau und der ver­ar­bei­ten­den Indus­trie sowie in der Ener­gie- und Umwelt­tech­nik. Dabei wer­den die GEMÜ Kugel­häh­ne vor allem für die Steue­rung und Rege­lung von Flüs­sig­kei­ten verwendet.
Mit Blick auf die­se indus­trie-fokus­sier­ten Anwen­dun­gen wur­de das Port­fo­lio an Absperr­ar­ma­tu­ren in Form von Kugel­häh­nen aus Metall überarbeitet.
Es ist eine Wei­ter­ent­wick­lung des bekann­ten und dem Anwen­der ver­trau­ten Design und erfüllt sämt­li­che gän­gi­gen nor­ma­ti­ven Stan­dards. Zudem wur­den im Rah­men der Aktua­li­sie­rung die Dicht­kon­zep­te sowie mon­ta­gere­le­van­te Merk­ma­le opti­miert. Mit der Ein­füh­rung der Kugel­häh­ne der B‑Serie sind die­se wesent­li­chen Opti­mie­run­gen in der neu­en GEMÜ Kugel­hahn­ge­nera­ti­on umge­setzt, was sich auch in der neu­en Namens­ge­bung widerspiegelt.

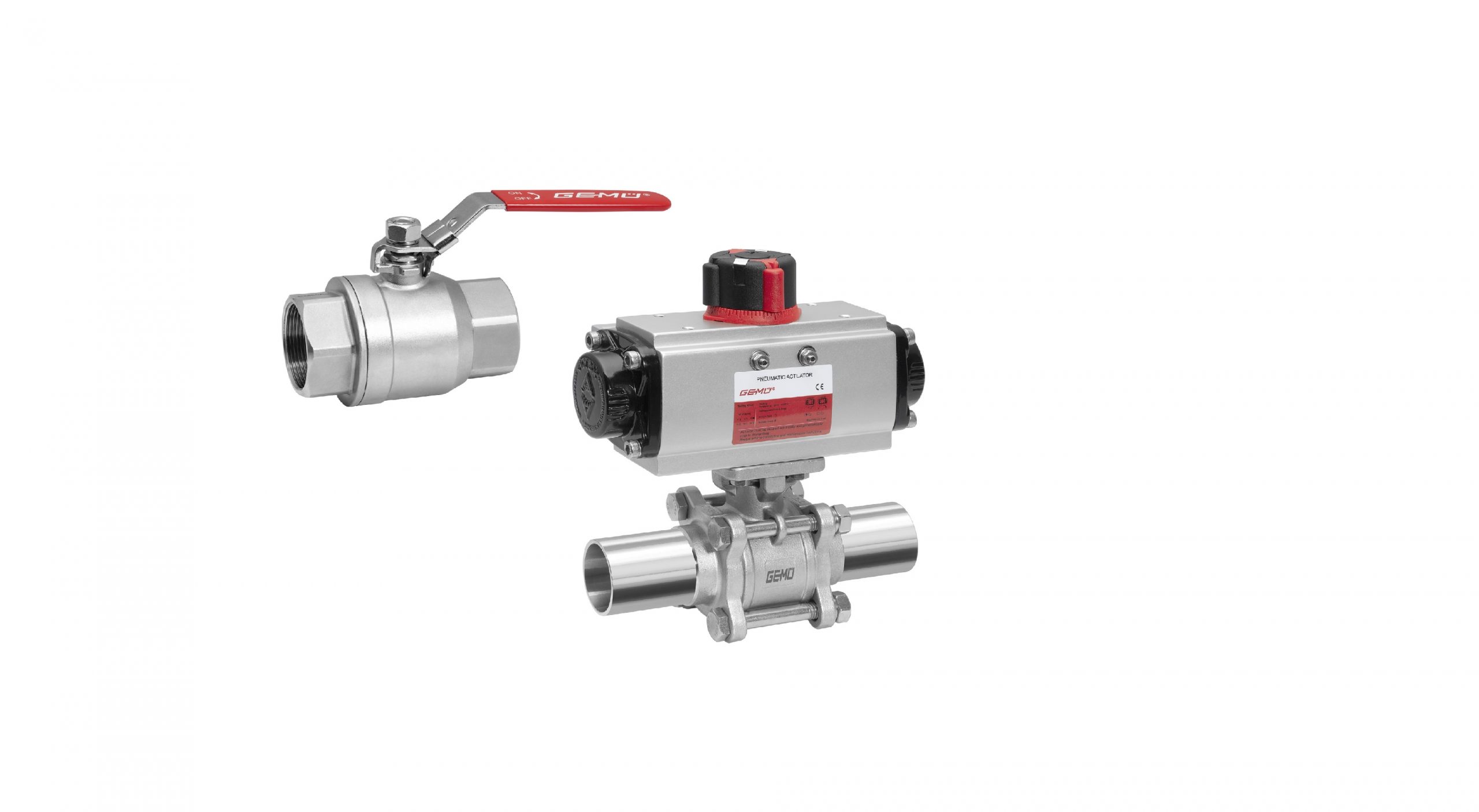

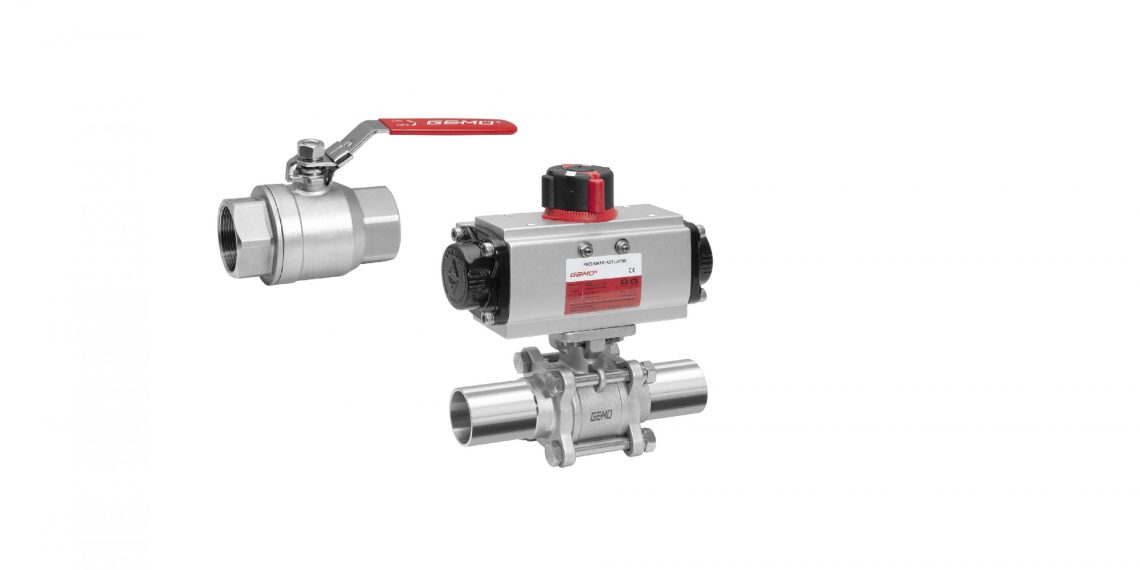

GEMÜ B20

Die­ser Kugel­hahn über­zeugt mit sei­nem gerin­gen Gewicht und sei­nem kom­pak­ten Design. Es ist ein zwei­tei­li­ger 2/2‑­We­ge-Kugel­hahn aus Metall, wel­cher manu­ell betä­tigt wird. Der kunst­stoff­be­schich­te­te Hand­he­bel ist abschließ­bar. Die Sitz­dich­tung besteht aus PTFE und der Kugel­hahn ist kom­pa­ti­bel mit DIN und NPT Gewindeanschlüssen.

GEMÜ BB02, B22, B42, B52

Die Rei­he basiert auf drei­tei­li­gen 2/2‑­We­ge-Kugel­häh­nen aus Metall, die in den Nenn­wei­ten DN 8 bis 100 ver­füg­bar sind. Die Kugel­häh­ne sind für Vaku­um­an­wen­dun­gen geeig­net und war­tungs­arm. Durch den drei­tei­li­gen Auf­bau ist die Mon­ta­ge der Bau­rei­he ein­fach. Der genorm­te Kopf­flansch nach DIN EN ISO 5211 ermög­licht ein­fa­che Antriebs­mon­ta­ge und ‑wech­sel. Es ste­hen die Anschluss­ar­ten Schweiß­stut­zen, Flansch und Gewin­de­muf­fe zur Verfügung.
Fol­gen­de Auf­bau­ten sind möglich:
GEMÜ BB02 wird mit frei­em Wel­lenen­de gelie­fert, GEMÜ B22 ver­fügt über einen Hand­he­bel zur manu­el­len Betä­ti­gung, GEMÜ B42 wird pneu­ma­tisch und GEMÜ B52 elek­tro­mo­to­risch betätigt.

GEMÜ BB06, B26, B46, B56

Die­se Kugel­hahn­bau­rei­he besteht aus ein­tei­li­gen Kugel­häh­nen aus Metall. Erhält­lich sind die Kugel­häh­ne in den Nenn­wei­ten DN 15 bis 100. Die Kugel­häh­ne haben eine kom­pak­te Bau­wei­se und einen hohen Durch­fluss­wert, da die Kugel einen vol­len Durch­gang ermög­licht. Bei der Kom­pakt­flansch­bau­rei­he ist die Mon­ta­ge diver­ser Antrie­be ein­fa­cher mög­lich, da ein genorm­ter Kopf­flansch nach DIN EN ISO 5211 aus­ge­führt ist.
