Mit neu­em Stehla­ger Vier­kant­pro­fi­le schmier­frei lagern

Der moti­on plastics Spe­zia­list igus hat zur Lage­rung von gro­ßen Vier­kant­pro­fi­len mit 110 Mil­li­me­tern Kan­ten­län­ge ein extrem robus­tes und ver­schleiß­fes­tes igu­bal Stehla­ger ent­wi­ckelt. Damit las­sen sich bei­spiels­wei­se in Solar­parks mit beweg­li­chen Panels Pro­fi­le schmier- und war­tungs­frei lagern. Im igus inter­nen Test hat das Lager bereits eine Stand­zeit von rund 70 Jah­ren ohne Pro­ble­me überstanden.

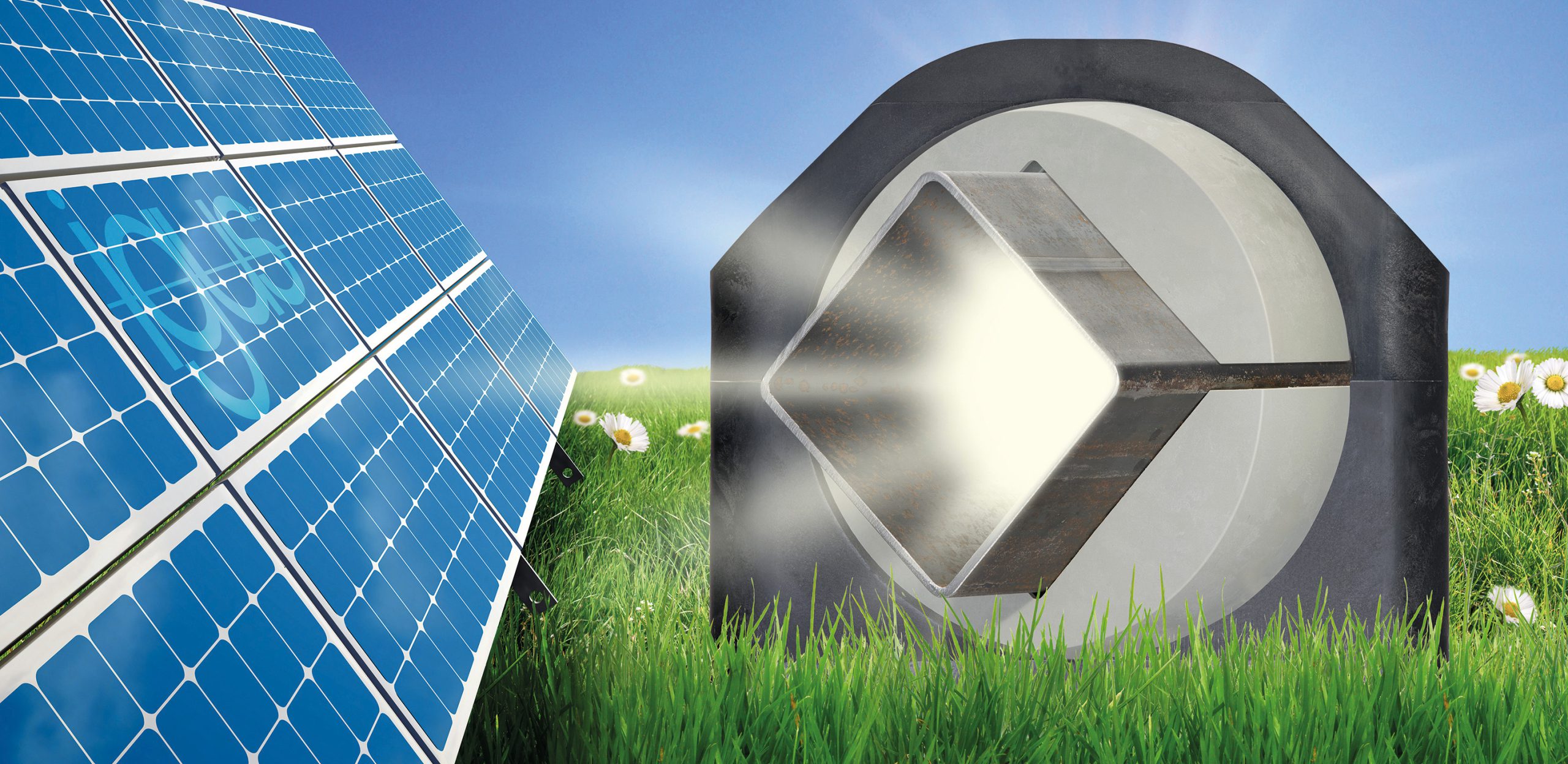

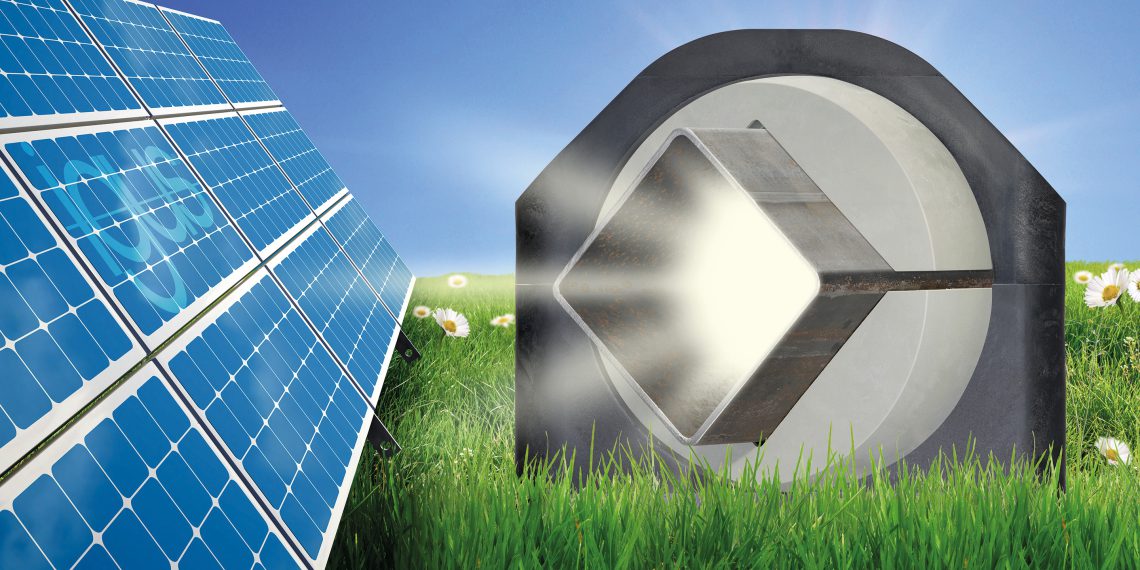

Der Anteil der erneu­er­ba­ren Ener­gien im Strom­sek­tor ist im ver­gan­ge­nen Jahr im Ver­gleich zum Vor­jahr um über 16 Pro­zent gestie­gen. Dies bedeu­tet unter ande­rem auch für die Solar­in­dus­trie, dass mehr und mehr moder­ne Solar­parks mit auto­ma­ti­schen und war­tungs­frei­en Nach­führ­sys­te­men benö­tigt wer­den. Spe­zi­ell für sol­che Anwen­dun­gen hat der moti­on plastics Spe­zia­list igus das igu­bal Stehla­ger ESQM-110 ent­wi­ckelt, mit dem Vier­kant­roh­re mit 110 Mil­li­me­tern Kan­ten­län­ge schmier­frei gela­gert wer­den kön­nen. Sowohl das Gehäu­se aus robus­tem igu­mid G als auch die innen­lie­gen­de Kugel­ka­lot­te aus dem ver­schleiß­fes­ten igli­dur J4 bestehen aus einem Unter- und einem Ober­teil für eine ein­fa­che Mon­ta­ge und Demon­ta­ge. Trotz sei­nes gerin­gen Gesamt­ge­wichts eig­net sich die­se Lösung für die Lage­rung von sehr hohen Lasten.

Simu­la­ti­on im igus Test­la­bor erfolg­reich bestanden

„Um die Lebens­dau­er des Stehla­gers ver­läss­lich zu simu­lie­ren, haben wir bei uns einen Dau­er-Schwenk­ver­such mit 1,5 Ton­nen Last auf das Lager ein­ge­rich­tet. Nor­ma­ler­wei­se schwen­ken die Solar­an­la­gen nur ein­mal pro Tag. In unse­rem Test haben wir mit einem Schwenk pro Minu­te eine Betriebs­dau­er von 72 Jah­ren simu­liert – selbst danach waren an den Lagern kei­ne nen­nens­wer­ten Ver­schleiß­spu­ren zu erkennen.“

Tho­mas Preiß­ner, Pro­dukt­ma­na­ger igu­bal bei igus

Durch die beweg­li­che Kugel­ka­lot­te ist es bei sehr gro­ßen Solar­parks mög­lich, Fluch­tungs­feh­ler an den Pro­fi­len aus­zu­glei­chen. Neben der Solar­in­dus­trie sind die igu­bal Stehla­ger auch für vie­le wei­te­re Anwen­dungs­ge­bie­te wie Rönt­gen­ge­rä­te oder Wasch­an­la­gen inter­es­sant. Um den unter­schied­lichs­ten Kun­den dabei ein hohes Maß an Frei­heit in ihrer Kon­struk­ti­on zu ermög­li­chen, bie­tet igus zusätz­lich die Mög­lich­keit, auf Wunsch indi­vi­du­el­le Ver­sio­nen für wei­te­re Vier­kant-Abmes­sun­gen zu erhal­ten, gelie­fert ab einer Woche.
