Kabel­ab­dich­tung für Verpackungsmaschinen

Die SN Maschi­nen­bau, Anbie­ter von Form‑, Füll- und Ver­schließ- sowie FS-Rund­läu­fer­ma­schi­nen, ver­wen­det zur siche­ren Abdich­tung von Kabel­durch­läs­sen KDS­Click-Durch­füh­rungs­sys­te­me von Con­ta-Clip. Aus Hygie­ne­grün­den ver­legt SN die Medien­zu­füh­run­gen weit­ge­hend inner­halb tra­gen­der Rah­men­tei­le. Dafür wird die Trä­ger­kon­struk­ti­on jeder Maschi­ne mit bis zu 20 Kabel­aus­läs­sen ver­se­hen. Zeit­in­ten­si­ve Bear­bei­tungs­schrit­te zur Kabe­lein- und ‑aus­füh­rung wer­den durch Ver­wen­dung varia­bler Durch­füh­rungs­sys­te­me mit ein­heit­lich dimen­sio­nier­ten Auf­schraub­rah­men und aus­wech­sel­ba­ren Dicht­ele­men­ten ver­mie­den. Obwohl Durch­füh­rungs­sys­te­me mit Schutz­art IP66 für die pro­blem­lo­se Druck­was­ser-Rei­ni­gung obli­ga­to­risch sind, stell­te SN Maschi­nen­bau bei eini­gen her­kömm­li­chen Fabri­ka­ten Män­gel fest. So drang bei einer neu­en Ver­pa­ckungs­ma­schi­ne unter Pro­duk­ti­ons­be­din­gun­gen Was­ser in die Klem­men­käs­ten ein. Als Schwach­punkt erwie­sen sich Durch­füh­rungs­sys­te­me mit sepa­ra­ten Rah­men­dich­tun­gen und Dicht­ele­men­ten, die bei Hebel­kräf­ten durch schräg abge­führ­te Kabel ihre Form­sta­bi­li­tät verloren.

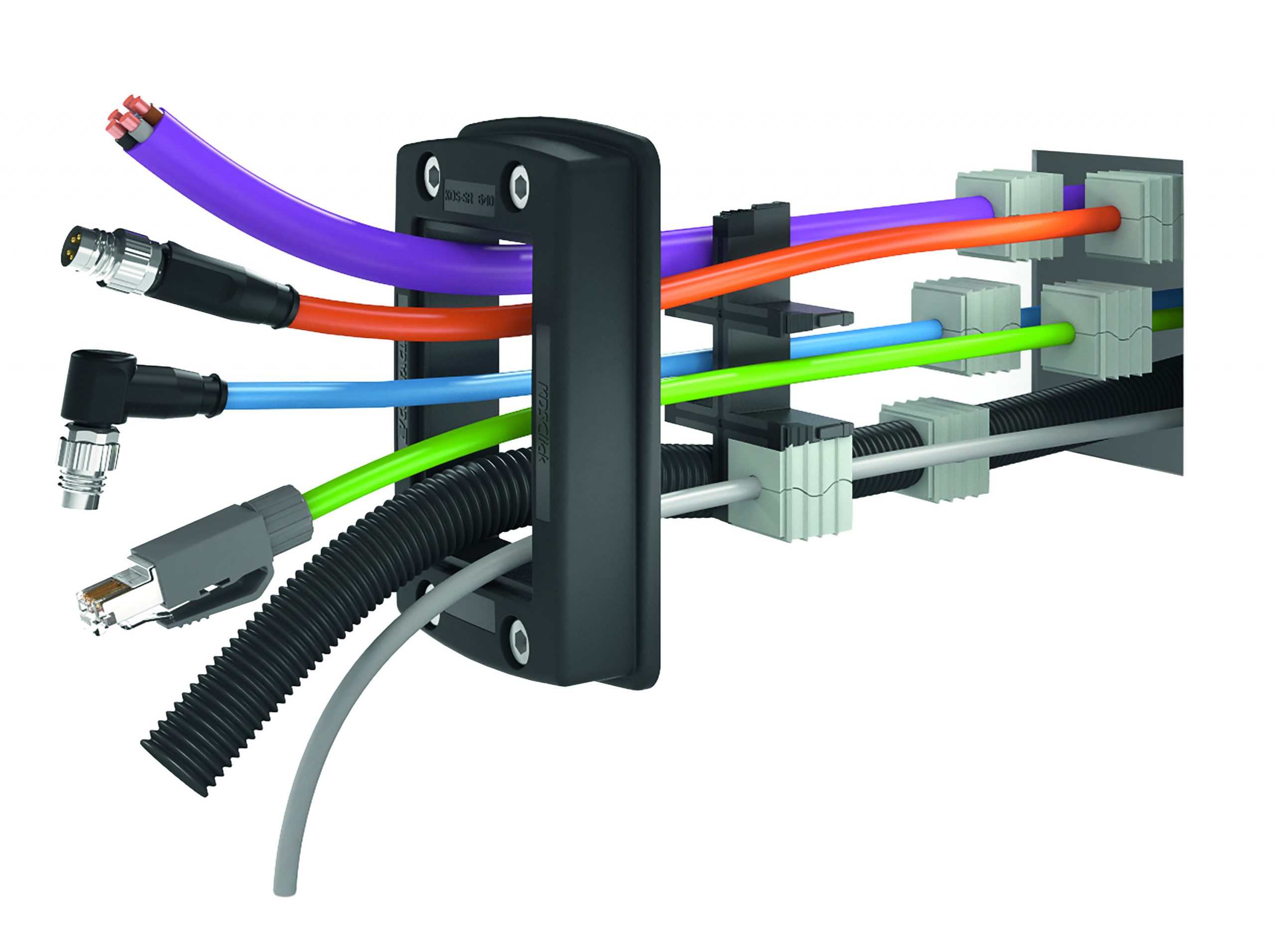

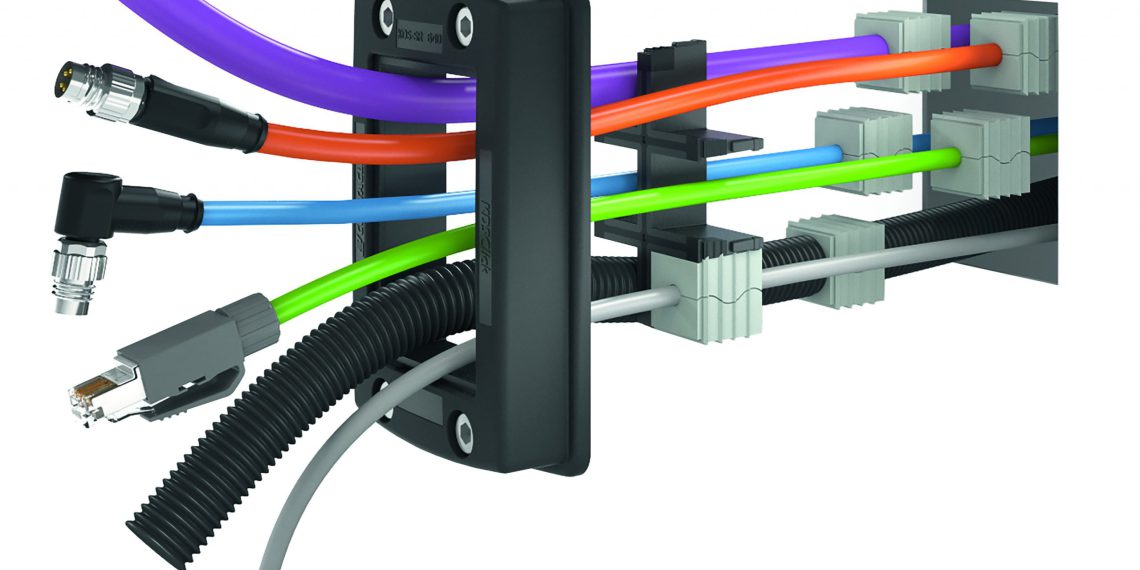

Bei den KDS­Click-Durch­füh­rungs­sys­te­men von CONTA-CLIP kön­nen sol­che Pro­ble­me nicht auf­tre­ten. Dafür sor­gen spe­zi­ell zwei Kon­struk­ti­ons­merk­ma­le: Zum einen sind die Sei­ten­schlit­ze von KDS-Dicht­ele­men­ten in Wel­len­form aus­ge­führt, so dass die Schlitz­flä­chen nicht gegen­ein­an­der ver­rut­schen kön­nen. Dadurch blei­ben die Dicht­ele­men­te auch bei Hebel­kräf­ten form­sta­bil und dicht, die bei einer Kabel­ab­füh­rung in engem Radi­us auf­tre­ten. Innen­la­mel­len im Durch­füh­rungs­ka­nal bie­ten zusätz­li­chen Schutz gegen ein­drin­gen­de Feuch­tig­keit. Zum ande­ren ist bei KDS­Click die umlau­fen­de Rah­men­ab­dich­tung fest in das Gehäu­se ein­ge­schäumt, wes­halb sie weder ver­for­men noch ver­rut­schen kann. Anders als bei her­kömm­li­chen Durch­füh­rungs­sys­te­me ent­fal­len damit zudem umständ­li­che Mon­ta­ge-Vor­ar­bei­ten wie Ober­flä­chen­rei­ni­gung und Auf­kle­ben der Rahmendichtungen.
