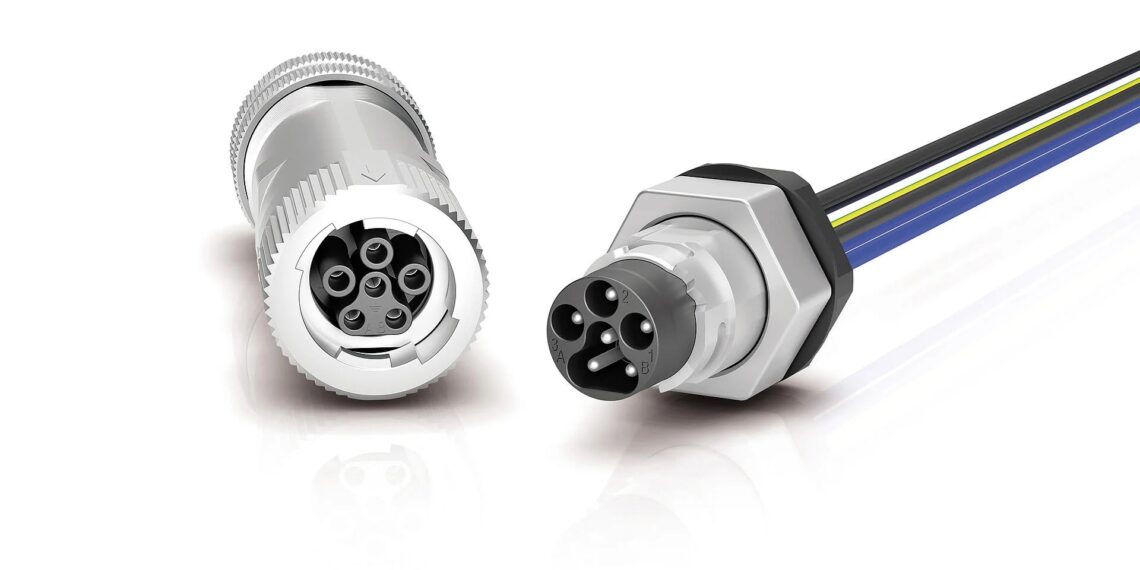

Flansch­tei­le für Steckverbindersystem

Vie­le anspruchs­vol­le Anwen­dun­gen in der Indus­trie ver­lan­gen heu­te nach kom­pak­ten, robus­ten Steck­ver­bin­dun­gen, die hohe Strö­me und Span­nun­gen zuver­läs­sig über­tra­gen. Der Anbie­ter von Rund­steck­ver­bin­dern bin­der schafft jetzt die idea­le Ver­bin­dung: Spe­zi­el­le Flansch­tei­le fun­gie­ren als Steck­part­ner für den kon­fek­tio­nier­ba­ren Kabel­steck­ver­bin­der PBC15. Durch die Kom­bi­na­ti­on las­sen sich pass­ge­naue Lösun­gen für eine Viel­zahl von Anwen­dun­gen, zum Bei­spiel in der Antriebs­tech­nik, rea­li­sie­ren.

Wenn für Anwen­dun­gen hohe Strö­me und Span­nun­gen auf klei­nem Raum über­tra­gen wer­den müs­sen, ist ein Steck­ver­bin­der­sys­tem wie PBC15 prä­de­sti­niert. Phil­ipp Zuber, Pro­dukt­ma­na­ger bei bin­der, erklärt: „Das Sys­tem eig­net sich ins­be­son­de­re für Anwen­dun­gen, bei denen Leis­tung und Signa­le über ein Kabel über­tra­gen wer­den sol­len. Durch die Mög­lich­keit der Schir­mung ist der Steck­verbinder eben­falls opti­mal, wenn hohe Anfor­de­run­gen an die Signal­integrität gestellt wer­den bezie­hungs­wei­se elek­tro­ma­gne­ti­sche Über­tra­gung erfor­der­lich ist.“

Der Steck­ver­bin­der bewährt sich in der Indus­trie bei der Ver­sor­gung von Dreh­strom- und Asyn­chron­mo­to­ren sowie für Fre­quenz­um­rich­ter. Auf Grund sei­ner Eigen­schaf­ten ist er in der Antriebs­tech­nik, der Auto­ma­ti­sie­rungs­tech­nik, der Intra­lo­gis­tik sowie im Maschi­nen­bau ein­setz­bar – bei­spiels­wei­se in Ven­ti­la­to­ren, Pum­pen und Ver­pa­ckungs­ma­schi­nen. Die neu­en Flansch­tei­le schaf­fen naht­lo­se Ver­bin­dun­gen für siche­re Power- sowie Signal­über­tra­gung und unter­stüt­zen somit die Vor­tei­le des PBC15-Systems.

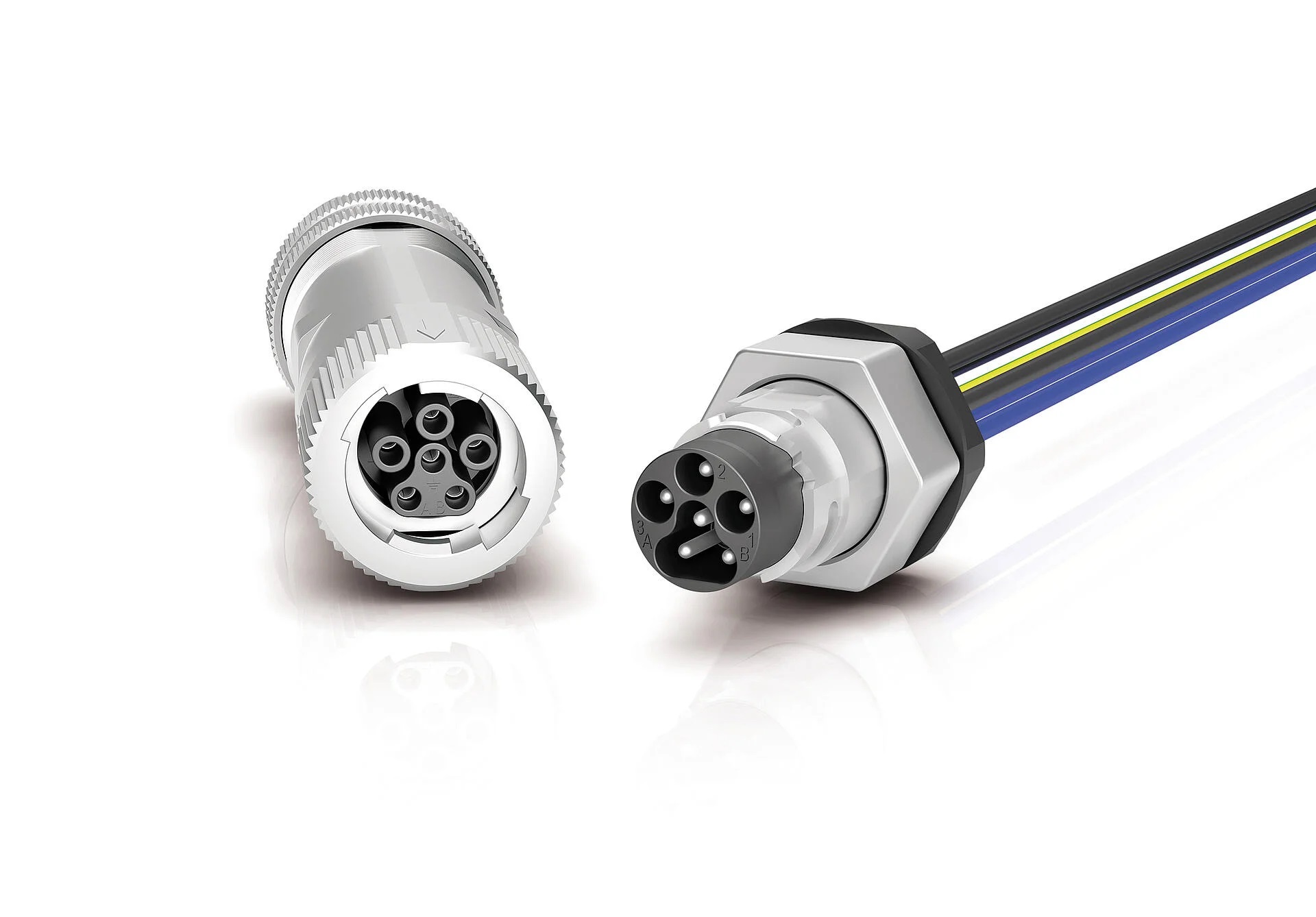

Die Flansch­tei­le sind als Flansch­ste­cker und Flansch­do­se (mit Ver­rie­ge­ler), und jeweils als unge­schirm­te Kunst­stoff-Vari­an­ten oder geschirm­te Vari­an­ten mit Metall­kom­po­nen­ten erhält­lich. Sie bie­ten standard­mäßig Lit­zen­quer­schnit­te von 1,5 und 2,5 Qua­drat­mil­li­me­ter bei Lit­zen­län­gen von 250 Mil­li­me­ter, was eine Strom­über­tra­gung von bis zu 16A bei 630V ermög­licht. Die PBC15-Flansch­tei­le sind mit einem M20x1,5 Befes­ti­gungs­ge­win­de aus­ge­stat­tet, wel­ches direkt in das kun­den­spe­zi­fi­sche Gehäu­se, oder aber mit­hil­fe einer Kon­ter­mut­ter im Gerä­te- oder Motor­ge­häu­se befes­tigt wer­den kann. Per ¼ Umdre­hung lässt sich eine Schnell­ver­rie­ge­lung bewerk­stel­li­gen. Die nor­mier­ten Flansch­tei­le sind gemäß DIN EN IEC 61076–2‑116 her­stel­ler­über­grei­fend kom­pa­ti­bel und bie­ten somit maxi­ma­len Handlungsspielraum.
