Explo­si­ons­ge­schütz­te Gerä­te für Anwen­dun­gen mit nied­ri­gem Durchfluss

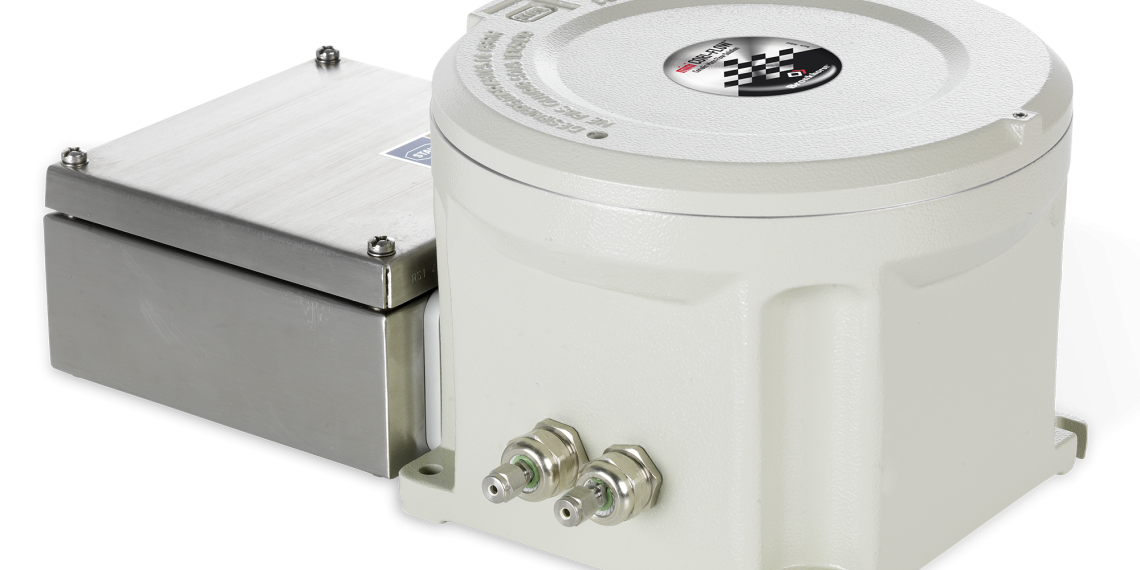

Bron­khorst High-Tech (Nie­der­lan­de) prä­sen­tiert eine Neu­auf­la­ge der Serie mini CORI-FLOW Ex d mit Corio­lis-Mas­sen­durch­fluss­mes­sern für nied­ri­ge Durch­fluss­men­gen, die in explo­si­ons­ge­fähr­de­ten Berei­chen ein­ge­setzt wer­den kön­nen. Die kom­pak­ten Durch­fluss­mes­ser, die nach dem Corio­lis-Prin­zip arbei­ten, befin­den sich in einem robus­ten, feu­er­fes­ten (Ex d) Gehäu­se. Die Elek­tro­nik ist abge­setzt und in einem sepa­ra­ten Fach mit höhe­rer Schutz­klas­se (ex e) posi­tio­niert. Die Instru­men­te haben sowohl eine ATEX- als auch eine IECEx-Zulas­sung. Zusätz­lich zur stan­dard­mä­ßi­gen digi­ta­len RS232-Ver­bin­dung kön­nen die Gerä­te ab sofort mit einer Feld­bus­schnitt­stel­le (Mod­bus, PROFIBUS DP, Device­Net, FLOW-BUS) sowie auf Anfra­ge mit einem eigen­si­che­ren (Ex i) Aus­gang mit 4–20 mA aus­ge­stat­tet wer­den. Dar­über hin­aus bie­ten die Gerä­te wei­te­re Funk­tio­nen wie Alarm, Tota­li­sa­tor (zur Mes­sung von Flüs­sig­kei­ten) und Batchdosierung.

Die Durch­fluss­mes­ser, die sowohl für Flüs­sig­kei­ten als auch für Gase geeig­net sind, decken Durch­fluss­men­gen von 0,1 g/h bis 30 kg/h ab und kön­nen in Sys­te­men mit Rohr­lei­tungs­drü­cken bis zu 138 bar (a) ein­ge­setzt wer­den. Der ein­zig­ar­ti­ge Corio­lis-Minia­tur­sen­sor zeich­net sich durch sehr kur­ze Reak­ti­ons­zei­ten und hohe Mess­ge­nau­ig­keit aus, und zwar unab­hän­gig von ver­än­der­li­chen Betriebs­be­din­gun­gen wie Druck, Tem­pe­ra­tur, Dich­te, Leit­fä­hig­keit und Vis­ko­si­tät. In den Corio­lis-Durch­fluss­mes­sern ist ein PID-Reg­ler für eng gekop­pel­te Regel­ven­ti­le oder Pum­pen inte­griert, wodurch über­aus kom­pak­te Regel­krei­se mög­lich sind. Außer­dem geben die Mas­sen­durch­fluss­mes­ser die Tem­pe­ra­tur und Dich­te des Medi­ums als wei­te­re Wer­te digi­tal aus.

Die Gerä­te wer­den in Pro­zess­re­gel­sys­te­men in (petro)chemischen sowie in Öl- & Gas­an­la­gen z. B. zur Odo­ri­sie­rung von Erd­gas, Dosie­rung von Ver­krus­tungs- und Kor­ro­si­ons­in­hi­bi­to­ren oder zur all­ge­mei­nen Dosie­rung von Zusatz­stof­fen eingesetzt.
