Ether­net-Pro­to­kol­le fle­xi­bel einstellbar

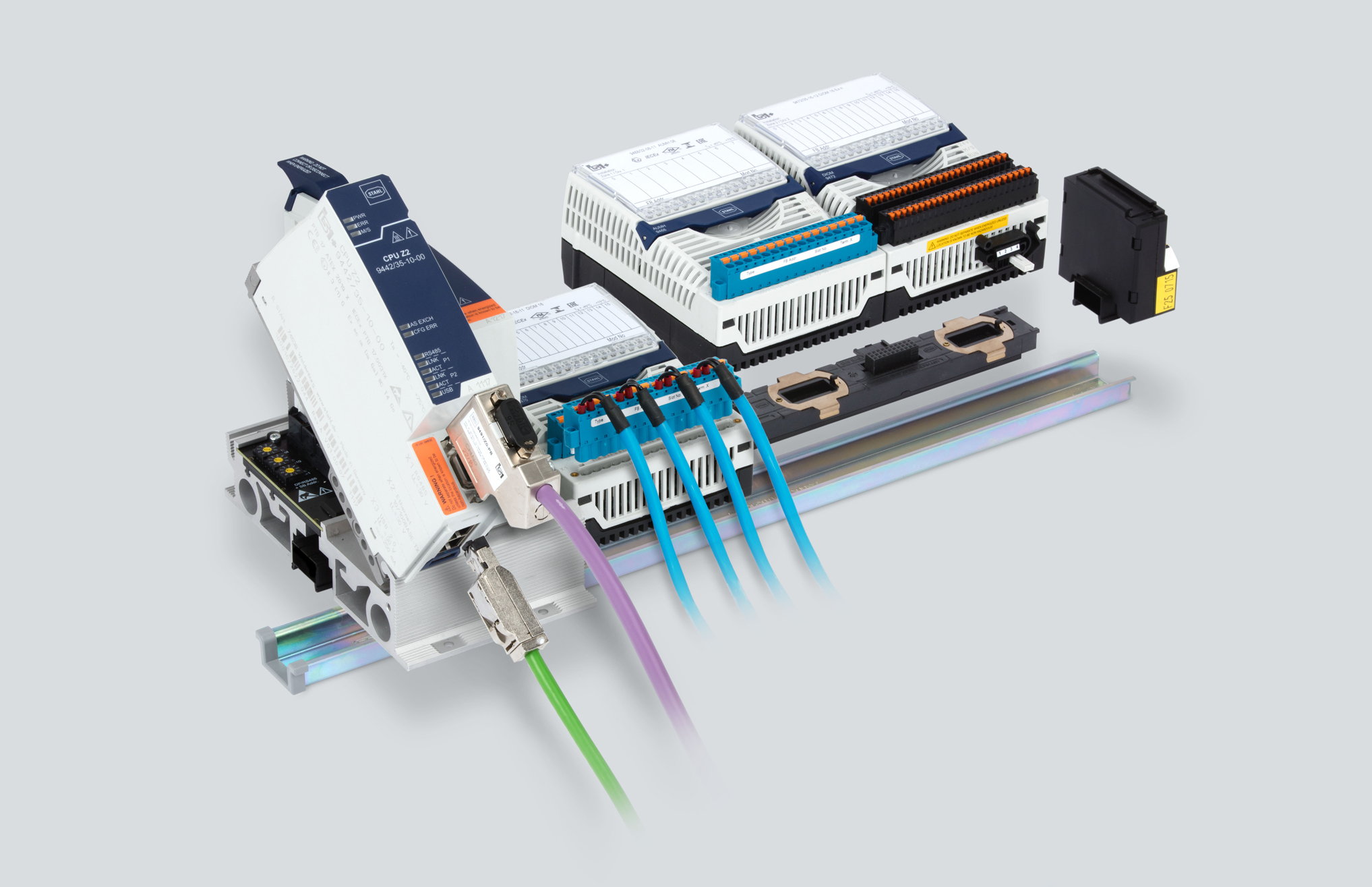

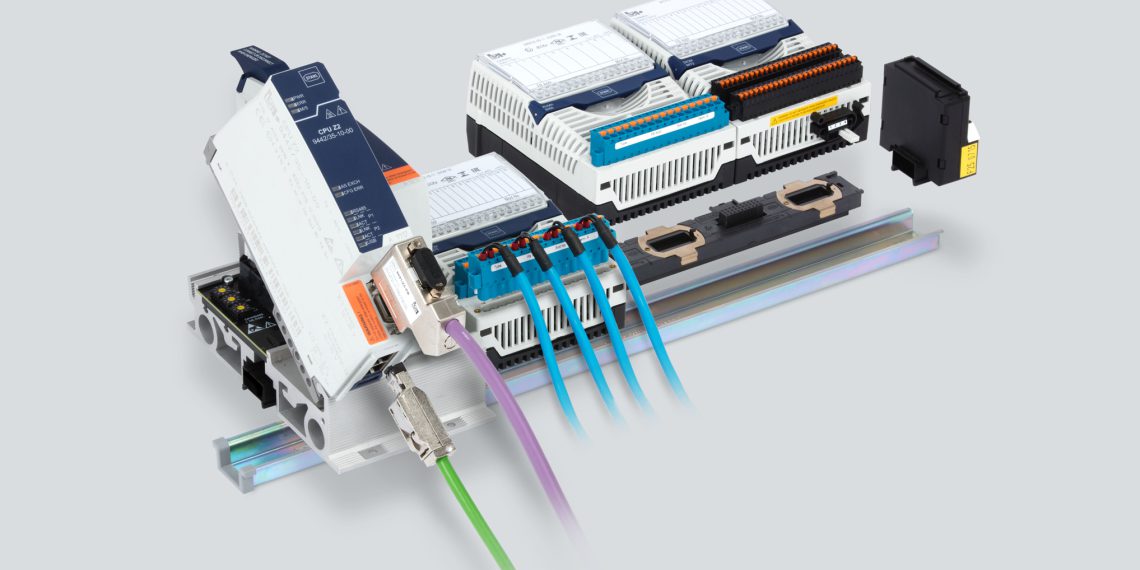

Das Remote‑I/O‑System IS1+ für explo­si­ons­ge­fähr­de­te Berei­che wird von R. Sthal um neue CPU- und Power-Modu­le zur Instal­la­ti­on in der Zone 2 erwei­tert. Die CPU-Bau­grup­pe beherrscht stan­dard­mä­ßig die Ether­net-basie­ren­den Kom­mu­ni­ka­ti­ons­pro­to­kol­le Pro­fi­net, Mod­bus TCP und EtherNet/IP sowie den Feld­bus Pro­fi­busDP, jeweils inklu­si­ve Hart-Über­tra­gung und FDT/DTM-Unter­stüt­zung. Das gewünsch­te Pro­to­koll kön­nen Anwen­der selbst ein­stel­len und daher auch ihre Lager­hal­tung für Anla­gen mit unter­schied­li­chen Auto­ma­ti­sie­rungs­sys­te­men reduzieren.
Die Mul­ti-Pro­to­koll-Fähig­keit ermög­licht zudem eine fle­xi­ble Migra­ti­on und ver­ein­facht damit Moder­ni­sie­run­gen. So lässt sich mit die­sen Modu­len zum Bei­spiel eine vor­han­de­ne Pro­fi­bus DP-Instal­la­ti­on wei­ter betrei­ben und spä­ter jeder­zeit ohne Hard­ware-Aus­tausch ein­fach durch Umschal­ten der CPU auf Pro­fi­net umstel­len. Die Kom­mu­ni­ka­ti­on erfolgt bei allen Pro­to­kol­len seri­en­mä­ßig über Kup­fer­ka­bel. Dane­ben ste­hen Medi­en­kon­ver­ter und Swit­ches mit Zone 2‑Bescheinigungen zum Auf­bau von Licht­wel­len­lei­ter-Netz­wer­ken mit bis zu 30 km Aus­deh­nung zur Verfügung.
Sowohl die neue CPU als auch das Power-Modul bie­ten die für IS1+ übli­che intel­li­gen­te Dia­gno­se-Funk­ti­on zur pro-akti­ven War­tung. Ein anste­hen­der War­tungs­be­darf wird bis zu zwölf Mona­te im Vor­aus detek­tiert, lokal über eine blaue LED ange­zeigt und mit einer an Namur NE107 ori­en­tier­ten Nach­richt an über­ge­ord­ne­te Sys­te­me gemeldet.
Die neu­en Modu­le eig­nen sich für einen erwei­ter­ten Umge­bungs­tem­pe­ra­tur-bereich von ‑40 bis +75 °C sowohl in hori­zon­ta­ler als auch ver­ti­ka­ler Mon­ta­ge. Unter gemä­ßig­te­ren Betriebs­be­din­gun­gen errei­chen sie eine Sys­tem­be­triebs­zeit von typi­scher­wei­se über 15 Jah­ren. Die neue CPU 9442 und das Power Modul 9445 mit Sockel 9496 ergän­zen das umfang­rei­che Spek­trum der IS1+ I/O‑Module für eigen­si­che­re und nicht-eigen­si­che­re oder sogar pneu­ma­ti­sche Feldsignale.
