Begeh­ba­rer Kabel­ka­nal schützt Ver­ka­be­lung in Fertigungszellen

Der Boden­ka­nal des Unter­neh­mens PFLITSCH wird für die siche­re Kabel­ver­le­gung im Pro­duk­ti­ons­um­feld ein­ge­setzt. Die Schwer­last-Vari­an­te aus dem PFLITSCH-Kabel­füh­rungs­pro­gramm mit dem Namen „Auto­mo­bil-Kanal“ ent­spricht den Werks­nor­men und Instal­la­ti­ons­vor­schrif­ten zahl­rei­cher Hersteller.

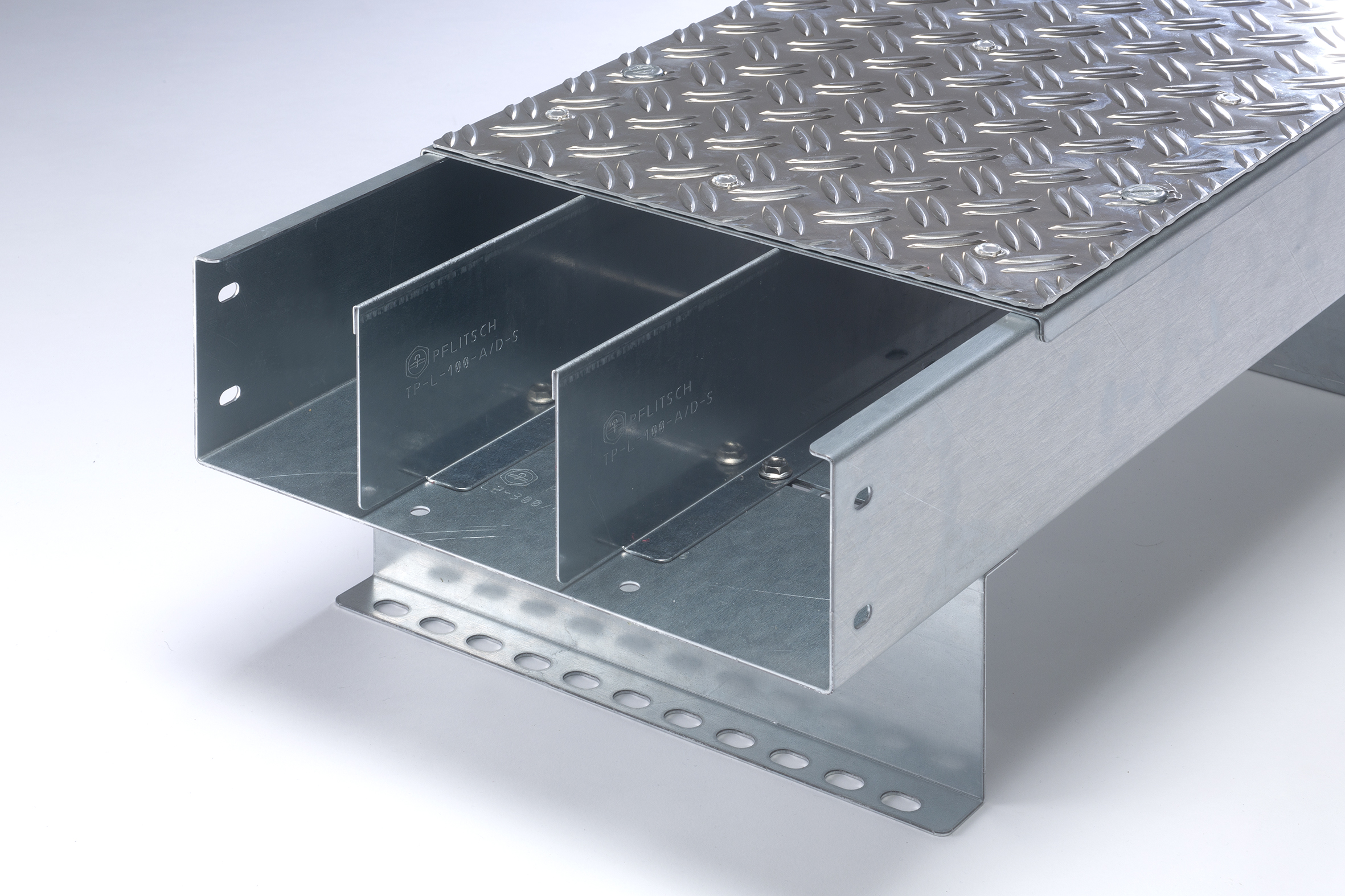

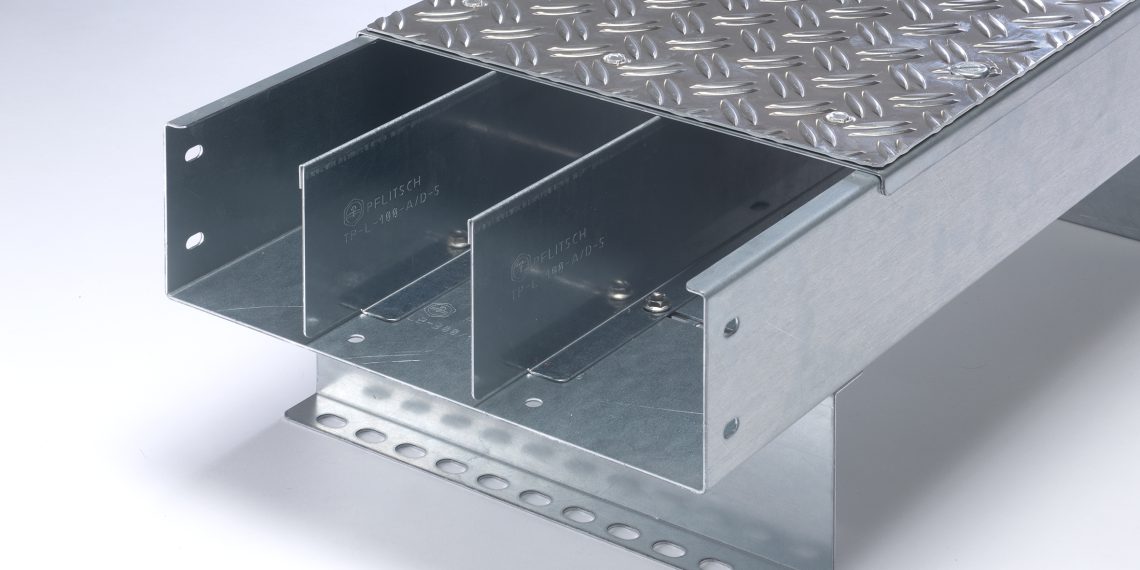

Der Boden­ka­nal mit Anti­rutsch-Rif­fel­b­lech-Abde­ckung (Rutsch­fes­tig­keits­klas­se R10) wird dar­über hin­aus in vie­len Berei­chen der Indus­trie ein­ge­setzt, z. B. in Robo­ter­zel­len als sta­bi­ler, begeh­ba­rer Boden­ka­nal mit Tritt­las­ten bis 1.200 N. Mit sie­ben Quer­schnit­ten von 100 mm bis 600 mm Brei­te, der seri­en­mä­ßi­gen Boden­lo­chung und uni­ver­sel­len, ver­schieb­ba­ren Trenn­wän­den lässt sich der robus­te Kanal kun­den­spe­zi­fisch aus­le­gen und kann mit ande­ren PFLITSCH-Kanal­sys­te­men kom­bi­niert wer­den, um eine siche­re Kabel­zu­füh­rung zu gewährleisten.

Tritt­fest, sta­bil und kun­den­spe­zi­fisch variabel

Der ver­win­dungs­stei­fe Kabel­ka­nal aus ver­zink­tem 2 mm Stahl­blech ermög­licht die Mon­ta­ge mit gro­ßen Stütz­ab­stän­den. Dank sei­ner Höhe von 100 mm bleibt er bei Boden­mon­ta­ge mit 90 mm Stütz­fü­ßen und auf­ge­leg­ter Rif­fel­b­lech-Abde­ckung unter dem in der Indus­trie übli­chen 200 mm Stufenmaß.

Die ver­schieb­ba­ren Trenn­ste­ge im Kanal ermög­li­chen auch die EMV-gerech­te Sepa­rie­rung von Ener­gie- und Daten­ka­beln sowie die getrenn­te Ver­le­gung von Flu­id- und Druck­luft­lei­tun­gen. Mit Form­tei­len und varia­blen Win­kel-Bau­tei­len lässt sich der Boden­ka­nal per­fekt an die jewei­li­ge Anla­gen­um­ge­bung anpas­sen. Die Mon­ta­ge gelingt wirt­schaft­lich durch eine durch­dach­te Befes­ti­gungs­tech­nik mit prak­ti­schem Zubehör.

Werk­zeu­ge für die opti­ma­le Konfiguration

Durch spe­zi­ell für die PFLITSCH-Kabel­ka­nä­le ent­wi­ckel­te Werk­zeu­ge, wirt­schaft­li­che Klein­ma­schi­nen und eine bewähr­te Befes­ti­gungs­tech­nik ist der Boden­ka­nal schnell kon­fi­gu­riert und instal­liert. Öff­nen lässt sich der Kanal mit einem kom­bi­nier­ten Riegeldreher-Deckelheber.

Her­stel­ler PFLITSCH bie­tet die indi­vi­du­el­le Pla­nung des Kanal­sys­tems, die Pro­duk­ti­on zu ein­bau­fer­ti­gen Bau­grup­pen und die ter­min­ge­rech­te Lie­fe­rung inklu­si­ve der Mon­ta­ge vor Ort an. Damit erhal­ten Kun­den eine hohe Kos­ten­trans­pa­renz und gute Plan­bar­keit von Arbeits­ab­läu­fen, Ratio­na­li­sie­rungs­ef­fek­te und Logistikvorteile.
