Auch im Ste­ril­be­reich sicher vor Überdruck

Für die Qua­li­tät der meis­ten Indus­trie-Pro­duk­te ist die prä­zi­se Ein­hal­tung von defi­nier­ten Pro­zess­be­din­gun­gen bei der Her­stel­lung ent­schei­dend. Um Pro­duk­ti­ons­pro­zes­se z. B. bei unzu­läs­si­gen Über­drü­cken zuver­läs­sig zu unter­bre­chen, wer­den Umkehr­berst­schei­ben ein­ge­setzt. Für Anwen­dungs­be­rei­che mit hohen hygie­ni­schen Anfor­de­run­gen oder stren­gen Richt­li­ni­en bie­tet das Düs­sel­dor­fer Inge­nieur­bü­ro Bor­mann & Neu­pert ste­ri­le Aus­füh­run­gen der Siche­rungs­ein­rich­tun­gen – zum Bei­spiel für den Phar­ma- oder Lebensmittelbereich.

Der Düs­sel­dor­fer Spe­zia­list für Arma­tu­ren und Anla­gen­si­cher­heit prä­sen­tiert zahl­rei­che Vari­an­ten der Berst­schei­ben auf der ACHEMA. Auf der Frank­fur­ter Leit­mes­se für che­mi­sche Ver­fah­rens­tech­nik, Pro­zess­tech­nik und Bio­tech­no­lo­gie fin­den Inter­es­sier­te zudem das gesam­te Pro­dukt­port­fo­lio von Bor­mann & Neu­pert in Hal­le 8 an Stand A46.

Mit ihrer spe­zi­el­len Funk­ti­ons­wei­se sor­gen die Ganz­me­tall­kon­struk­tio­nen ver­läss­lich für die gewünsch­te Wir­kung: Erreicht der Sys­tem­druck einen gewähl­ten Berst­druck, spricht die Siche­rung sofort an – prä­zi­se mit einer Aus­lö­se­to­le­ranz von nur etwa 5%. Bei allen Vari­an­ten ist zudem der dau­er­haf­te Anla­gen­be­trieb bis 95% des mini­ma­len Berst­drucks pro­blem­los möglich.

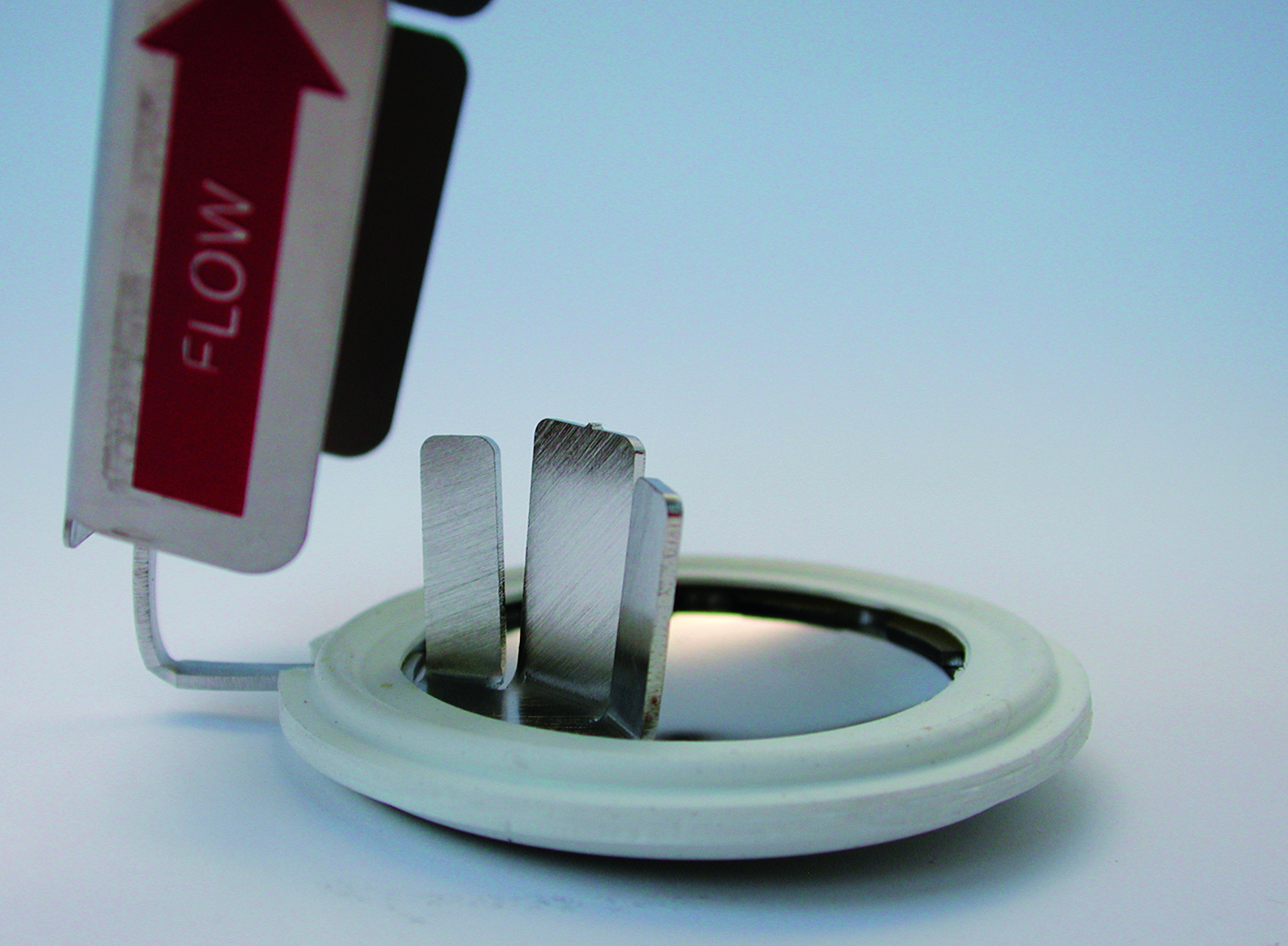

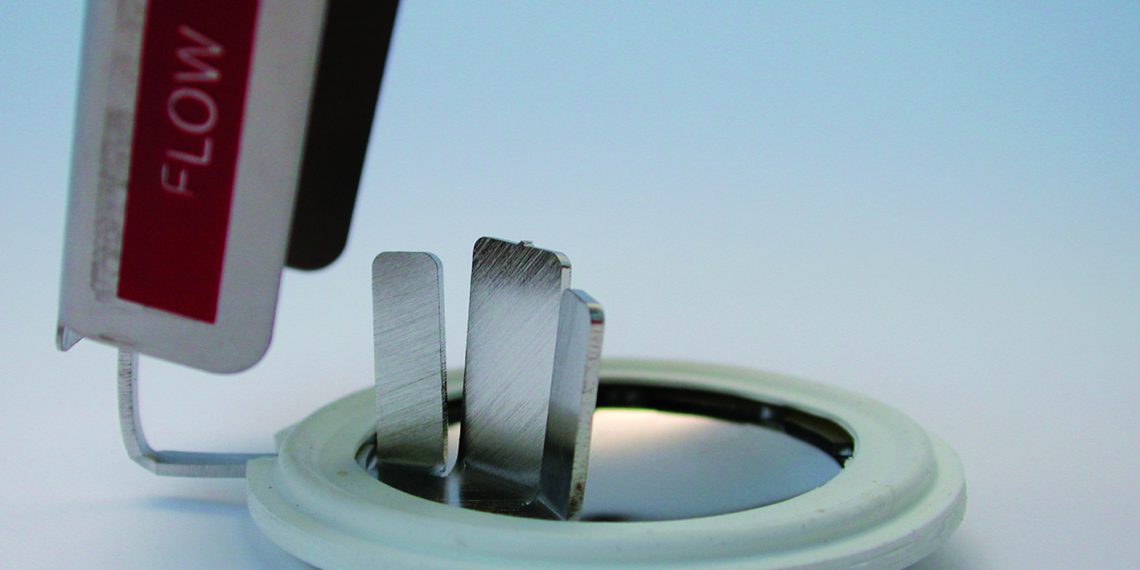

Die Ste­ril­berst­schei­ben wer­den aus Edel­stahl 316 SS, 316L SS oder 1.4435 gefer­tigt. Polier­te Metall­ober­flä­chen und Rau­tie­fen von ledig­lich 0,2 bis 0,4 µm gewähr­leis­ten höchs­te Sau­ber­keit. Optio­nal ste­hen auch ande­re Mate­ria­li­en oder Kunst­stoff­be­schich­tun­gen mit PTFE oder FEP für noch bes­se­re Anti­haft­ei­gen­schaf­ten und höhe­re che­mi­sche Bestän­dig­keit zur Ver­fü­gung. Die inte­grier­ten fle­xi­blen Ste­ril­dich­tun­gen – bei­spiels­wei­se aus Sili­kon oder EPDM – sind eben­falls in Lebens­mit­tel­qua­li­tät aus­ge­führt und haben eine FDA-Zulassung.

Dar­über hin­aus sind die Ste­ril­berst­schei­ben so kon­stru­iert, dass der Tot­raum zwi­schen Schei­be und Clamp­ver­bin­dung mini­mal ist. Abhän­gig vom Mate­ri­al für Berst­schei­be und Dich­tung eig­nen sich die Druck­si­che­run­gen für Pro­zess­tem­pe­ra­tu­ren von unter ‑50 bis über +230 °C.

Soll die Mon­ta­ge mit Stan­dard-Klemm­ring­ver­bin­dun­gen wie etwa Tri-Clamp erfol­gen, ste­hen Berst­schei­ben mit sym­me­tri­schen Dich­tun­gen zur Ver­fü­gung. Eine alter­na­ti­ve Anbin­dung bie­ten NA-Con­nect-Flan­sche, für die Bor­mann & Neu­pert eine spe­zi­el­le Schei­be ent­wi­ckelt hat. Allen Ein­bau­va­ri­an­ten gemein­sam ist die Kenn­zeich­nung nach EN ISO 4126 und DGRL 97/23/EG sowie nach CEN-Norm mit dem mini­ma­len und maxi­ma­len Berst­druck. Auch die Aus­stat­tung mit Berst­sen­so­ren zur Über­wa­chung der Anla­ge ist möglich.
