Zuver­läs­sig Ver­schleiß erkennen

Effi­zi­en­tes Tor­zeit-Mess­mo­dul von B&R für Maschi­nen- und Prozessmonitoring

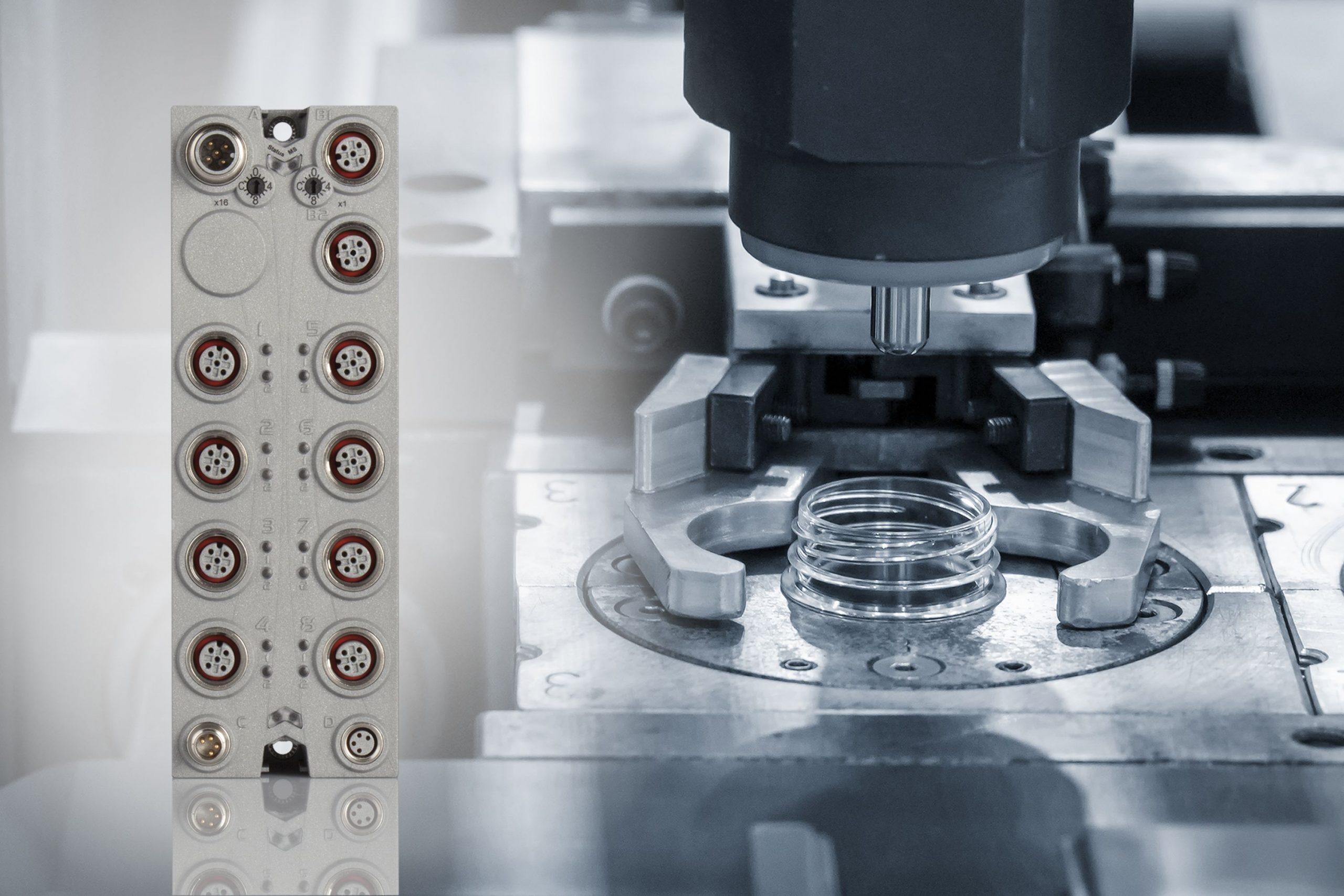

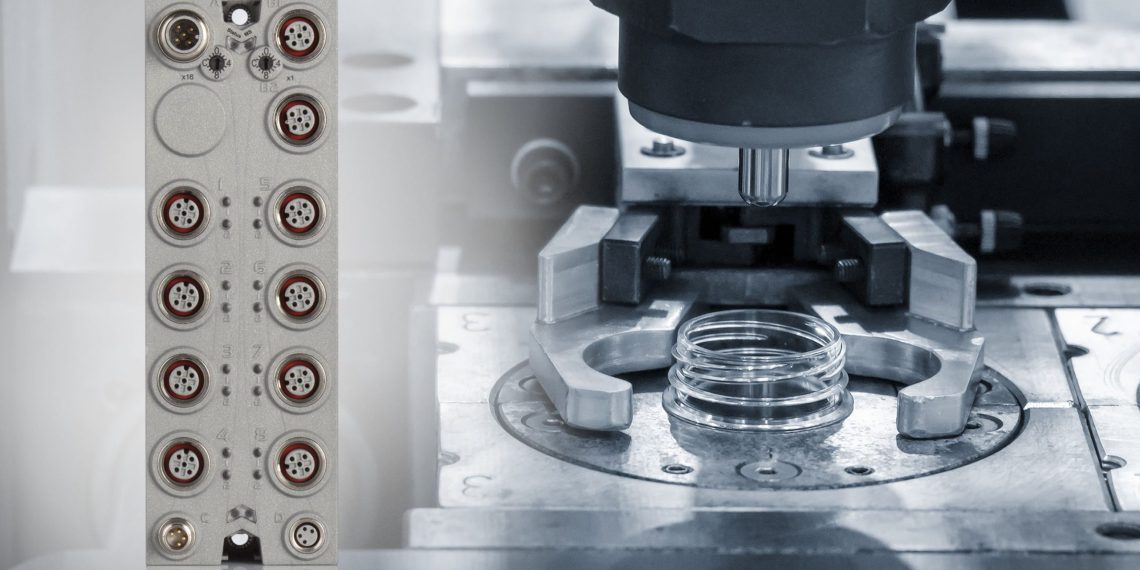

Der inno­va­ti­ve Bus-Con­trol­ler hat das Port­fo­lio von B&R um ein wei­te­res Tor­zeit-Mess­mo­dul für Maschi­nen- und Pro­zess­mo­ni­to­ring erwei­tert. Das neue Tor­zeit-Mess­mo­dul der X67-Rei­he sorgt für kon­stan­te Pro­duk­ti­ons­ab­läu­fe und stei­gert so die Pro­dukt­qua­li­tät und den Durch­satz. Aus­schuss­wa­re und die damit ver­bun­de­nen Kos­ten wer­den reduziert.

Das Modul ver­misst die Dau­er von Schalt­vor­gän­gen äußerst prä­zi­se. So wird sofort sicht­bar, wenn sich die Schalt­zei­ten zwi­schen den Schalt­vor­gän­gen ver­än­dern, zum Bei­spiel bei Ver­schleiß der Maschi­nen­kom­po­nen­ten oder ver­än­der­ten Umge­bungs­ein­flüs­sen wie Tem­pe­ra­tu­ren. Dadurch ermög­licht das Mess­mo­dul zustands­be­zo­ge­ne War­tun­gen. Abwei­chun­gen von den erwar­te­ten Schalt­zei­ten kön­nen auto­ma­tisch kom­pen­siert wer­den. Unge­plan­te Maschi­nen­still­stän­de oder Qua­li­täts­schwan­kun­gen las­sen sich zuver­läs­sig vermeiden.

Über­all einsetzbar

Das in Schutz­art IP67 aus­ge­führ­te Modul hält wid­rigs­ten Umge­bungs­be­din­gun­gen stand. Es ver­fügt über sechs digi­ta­le Aus­gän­ge mit rück­les­ba­rem Sta­tus und sechs digi­ta­le Ein­gän­ge. Die digi­ta­len Kanä­le las­sen sich zu Paa­ren kon­fi­gu­rie­ren. So ist es mög­lich, eine Tor­zeit-Mes­sung mit 100 µs Auf­lö­sung direkt am Modul durch­zu­füh­ren. Die Mes­sung kann dabei auf posi­ti­ve oder nega­ti­ve Flan­ken getrig­gert werden.

 Zudem ist das Gerät mit einem Ana­log­ein­gang mit kon­fi­gu­rier­ba­ren Fil­ter­funk­tio­nen aus­ge­stat­tet. Die digi­ta­len Aus­gän­ge sind gegen Über­last und Kurz­schluss abge­si­chert. Das Modul wird über POWERLINK in das Maschi­nenetz­werk eingebunden.
