Wand­ler­se­rie für Indus­trie- und Bahnanwendungen

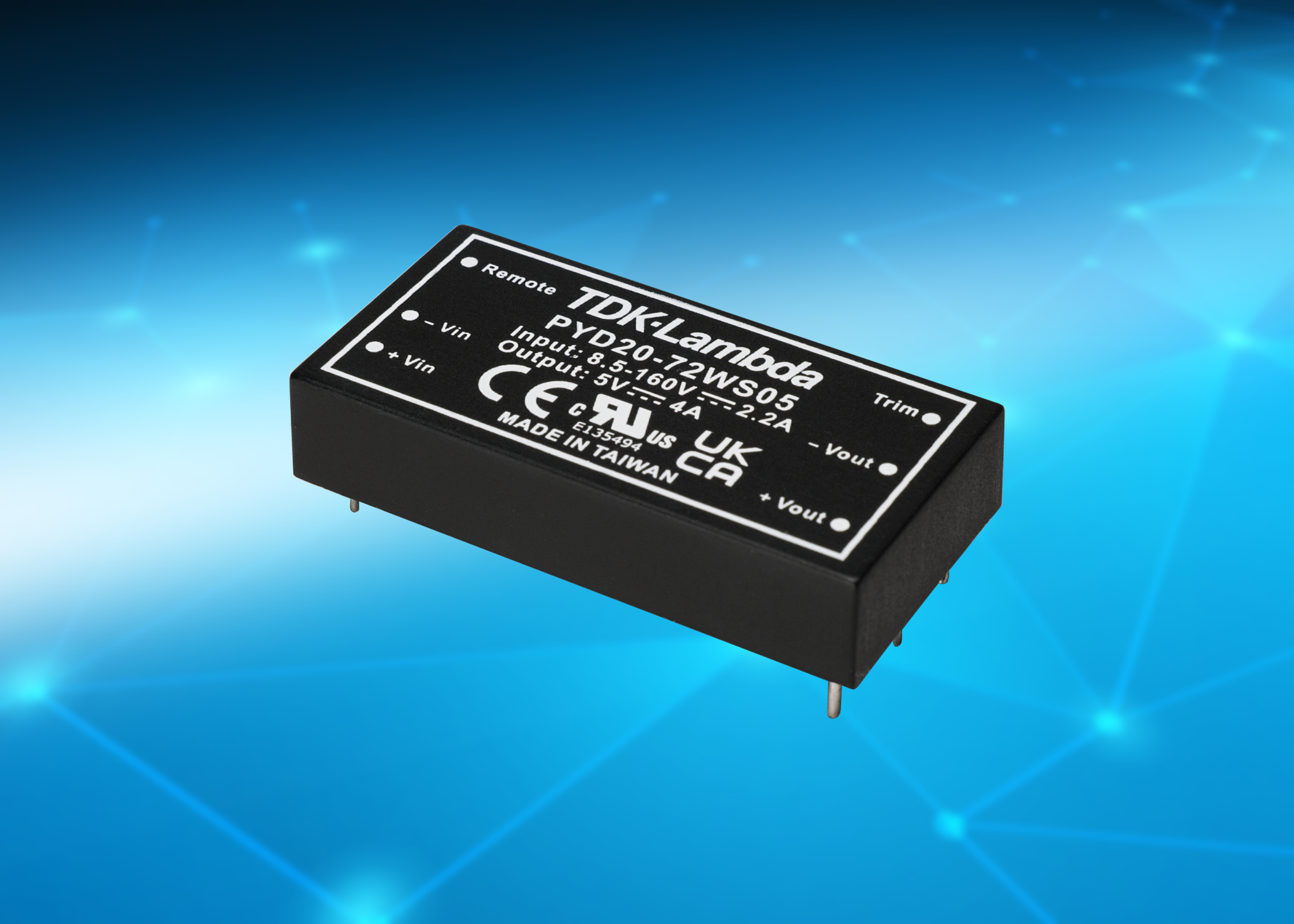

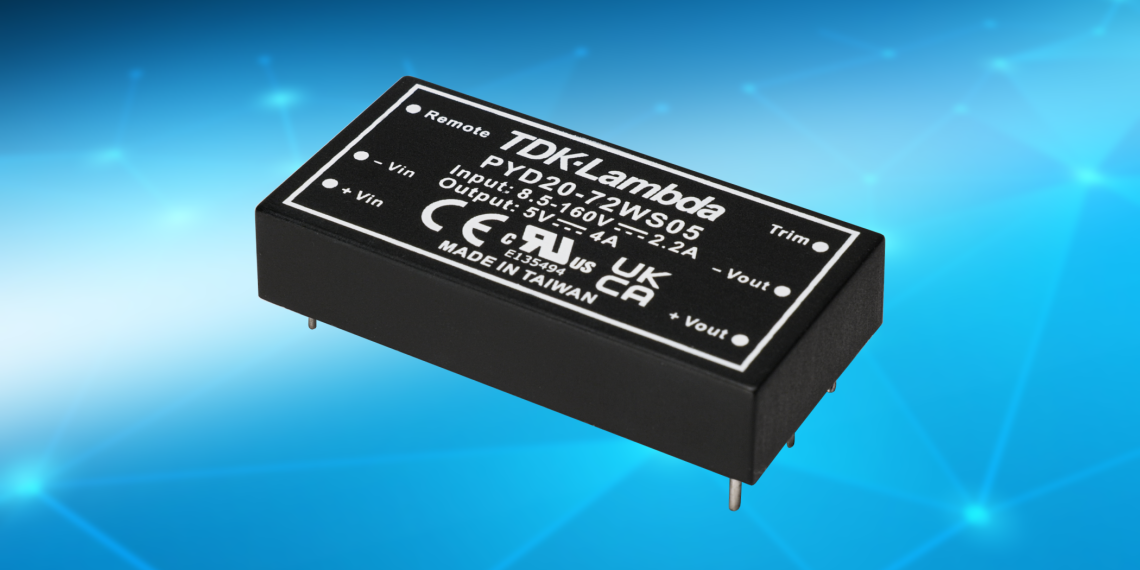

Die lei­ter­plat­ten­mon­tier­ba­ren Wand­ler der 20W-DC-DC-Wand­ler­se­rie PYD20 von TDK-Lamb­da ver­fü­gen über einen ultra­wei­ten Ein­gangs­be­reich von 8,5 bis 160 Volt Gleich­strom (18:1) und sind in einem Gehäu­se im 2″ x 1″ Indus­trie­for­mat mit den Abmes­sun­gen 50,8 x 25,4 x 10,2 Mil­li­me­ter (L x B x H) ein­ge­baut. Die Wand­ler sind sili­kon­ver­gos­sen, um ein hohes Maß an Schock- und Vibra­ti­ons­fes­tig­keit zu gewähr­leis­ten, was für Anwen­dun­gen gemäß EN 50155, der Norm für elek­tro­ni­sche Gerä­te in Schie­nen­fahr­zeu­gen, von Vor­teil ist. Zu den Anwen­dungs­be­rei­chen gehö­ren auch Indus­trie- und Mess­ge­rä­te, wel­che von einer Gleich­span­nungs­quel­le oder einem bat­te­rie­ge­stütz­ten Sys­tem ver­sorgt werden.

Die PYD20-Serie ist ver­füg­bar in drei Model­len mit Ein­zel­span­nun­gen von 5 Volt, 12 Volt und 15 Volt, die in einem Bereich von ‑20 Pro­zent bis +10 Pro­zent ein­stell­bar sind und in drei Model­len mit Dop­pel­span­nun­gen von ±12 Volt, ±15 Volt und ±24 Volt. Die Dop­pel­span­nun­gen sind nicht ein­stell­bar, eig­nen sich aber auch für Ein­zel­span­nun­gen mit 24 Volt, 30 Volt oder 48 Volt. Alle Model­le sind mit einem Überstrom‑, Aus­gangs­über­span­nungs- und Über­tem­pe­ra­tur­schutz aus­ge­stat­tet. Ein Remo­te on/off Ein­gang ist Stan­dard. Die Serie hat einen Wir­kungs­grad von bis zu 90 Pro­zent und kön­nen bei einer Gehäu­se­plat­ten­tem­pe­ra­tur von ‑40 Grad Cel­si­us bis +105 Grad Cel­si­us betrie­ben wer­den, wobei bei hohen Umge­bungs­tem­pe­ra­tu­ren ein Dera­ting erfor­der­lich sein kann.

Die Iso­la­ti­on zwi­schen Ein­gang und Aus­gang beträgt 3.000Vac. Die PYD20-Serie ist nach den Sicher­heits-stan­dards IEC/UL/CSA/EN 62368–1 mit den CE- und UKCA-Zei­chen für die Nie­der­span­nungs- und RoHS-Richt-lini­en zuge­las­sen. In Ver­bin­dung mit einem typi­schen Test­auf­bau wur­de die PYD20-Serie auch auf die Ein­hal­tung der Bahn­norm EN 50155 geprüft.
