Viel­sei­ti­ge Durch­fluss­mes­sung mit­hil­fe von Wirkdruckgebern

Beim The­ma Durch­fluss­mes­sung haben Anwen­der die Wahl unter einer Viel­zahl von Mess­ver­fah­ren. Als beson­ders zuver­läs­sig und robust gilt die Mes­sung mit­hil­fe des Dif­fe­renz­drucks. Dabei wer­den neben dem Druck­mess­um­for­mer noch Wirk­druck­ge­ber für eine kom­plet­te Mess­stel­le benö­tigt. JUMO hat zwei Sys­te­me als Stan­dard im Pro­gramm. Zahl­rei­che wei­te­re Vari­an­ten sind auf Kun­den­an­fra­ge lieferbar.

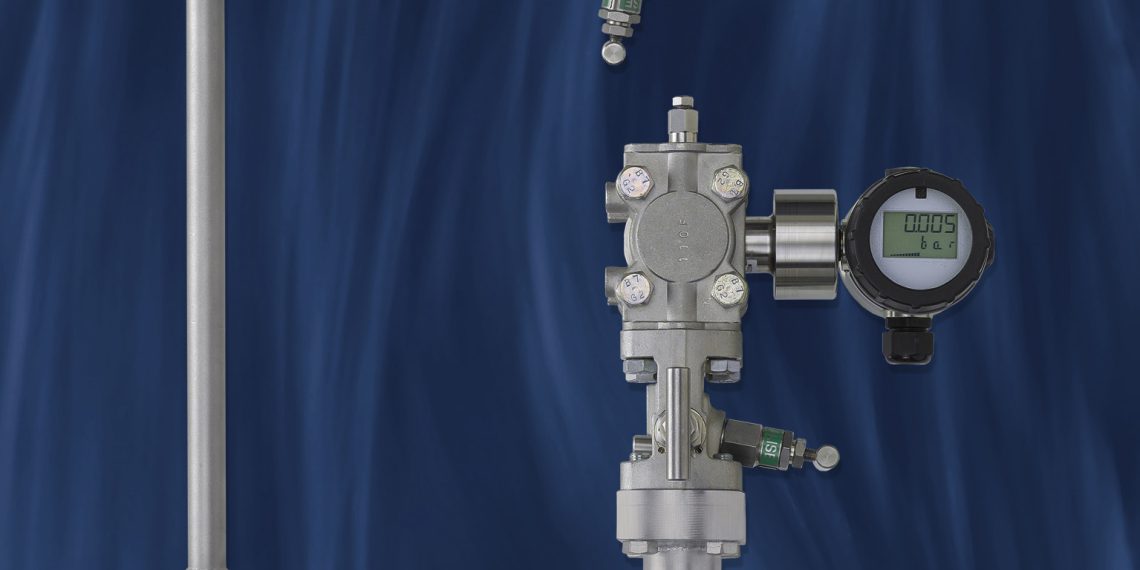

Kern­stück ist in bei­den Aus­füh­run­gen der Durch­fluss­mes­ser JUMO flow­TRANS DP R, der in Flüs­sig­kei­ten, Gasen und Dämp­fen ein­ge­setzt wer­den kann. Er ist in zahl­rei­chen Nenn­wei­ten und für einen Tem­pe­ra­tur­be­reich zwi­schen ‑200 °C und +1.000 °C und für einen Druck bis 420 bar erhält­lich. Der Dif­fe­renz­druck wird mit dem Dif­fe­renz­druck­mess­um­for­mer JUMO dTRANS p02/p20 DELTA erfasst und in ein pro­por­tio­na­les Durch­fluss-Signal umgewandelt.

Mess­stre­cke mit Ring­kam­mer­ent­nah­me (R01)

Die Mess­stre­cke R01 mit Blen­de wird für Nenn­wei­ten bis DN 40 ein­ge­setzt und ist ein Wirk­druck­ge­ber mit Ring­kam­mer­ent­nah­me und werk­sei­tig mon­tier­ten Ein- und Auslaufstrecken.

Der Mess­ein­satz wird als Norm­blen­de nach DIN EN ISO 5167–2 und ent­spre­chend der jewei­li­gen Betriebs­be­din­gun­gen aus­ge­führt. Ande­re Blen­den­for­men sind auf Anfra­ge erhält­lich. Die Mess­stre­cken wer­den kom­plett mon­tiert und ein­bau­fer­tig gelie­fert. Even­tu­el­le Mess­un­ge­nau­ig­kei­ten durch Ein­bau­stö­run­gen wer­den so verringert.

Blen­de mit Ein­zel­druck­ent­nah­me (R02)

Für Nenn­wei­ten zwi­schen DN 50 und  DN 1000 wird die ein­tei­li­ge Blen­de R02 ver­wen­det. Der Mess­ein­satz ist als Norm­blen­de nach DIN EN ISO 5167–2 aus­ge­führt und nicht aus­wech­sel­bar. Die kom­pak­te Bau­wei­se ermög­licht eine direk­te Mon­ta­ge von Ven­til­block und Dif­fe­renz­druck­mess­um­for­mer an den Wirk­druck­ge­ber. Äuße­re Ein­fluss­fak­to­ren wie Tem­pe­ra­tur oder Vibra­ti­on sind dadurch ver­nach­läs­sig­bar. Die Ein­bau­kos­ten redu­zie­ren sich durch den Weg­fall der Mon­ta­ge von Wirk­druck­lei­tun­gen. JUMO flow­TRANS DP R02 ist in kom­pak­ter oder getrenn­ter Bau­form erhält­lich. Auch hier sind ande­re Blen­den­for­men auf Anfra­ge erhältlich.

Ein­satz­ge­bie­te für die Sys­te­me sind in der Stahl‑, Glas- oder Kraft­werks­in­dus­trie. Sie sind aber auch in der Was­ser- und Abwas­ser­tech­nik und in che­mi­schen Anla­gen zu fin­den. Indus­trie­über­grei­fend wer­den sie in Neben­an­la­gen ein­ge­setzt, um Druck­luft, Dampf und ande­re Hilfs­me­di­en zu mes­sen.
