Über­wa­chung lami­na­rer Strö­mun­gen in Reinräumen

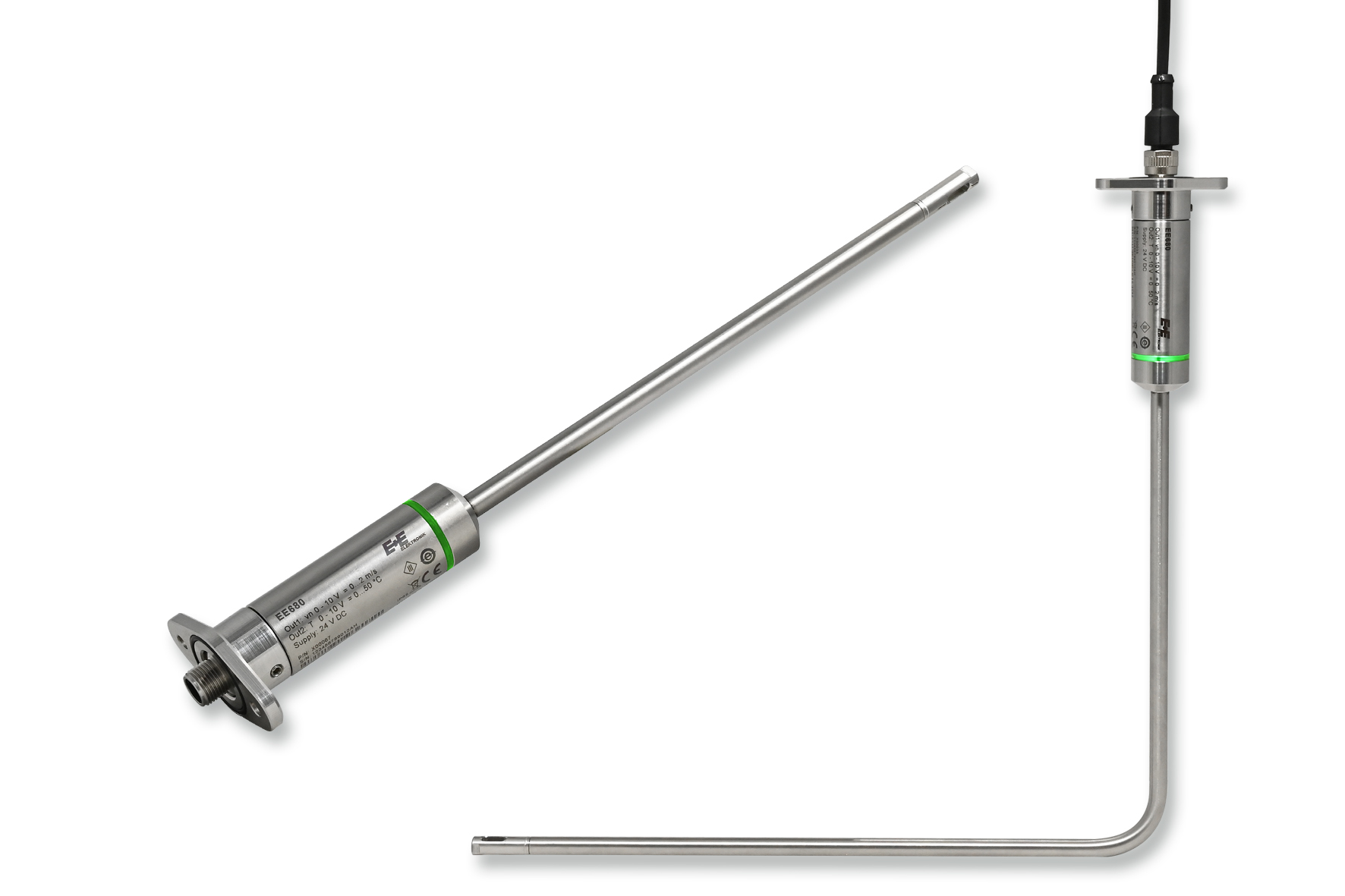

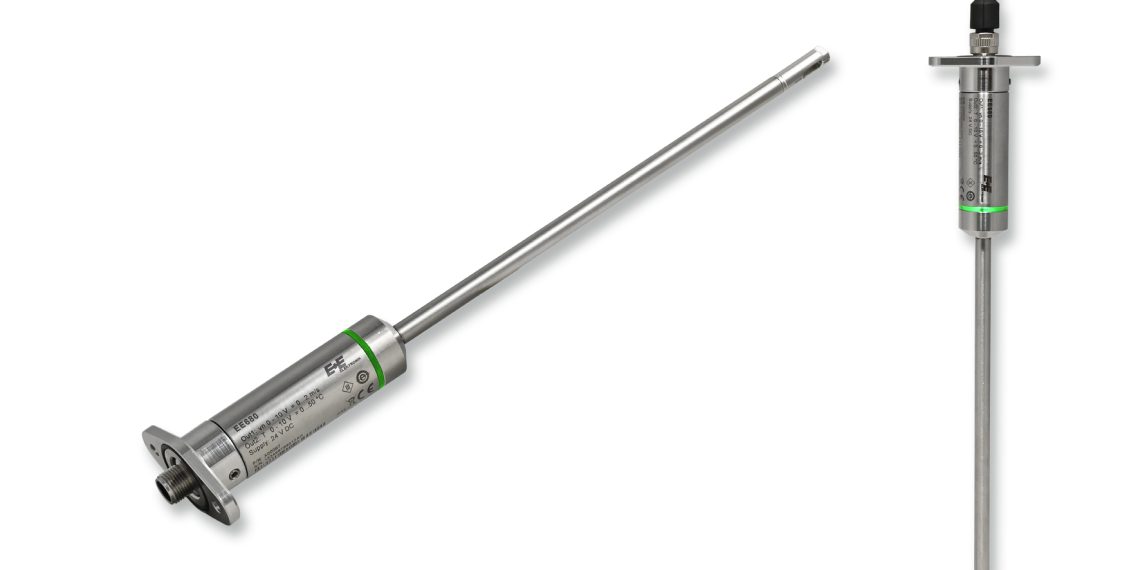

Der neue Strö­mungs­sen­sor von E+E Elek­tro­nik misst prä­zi­se die Luft­ge­schwin­dig­keit bis 2 m/s und gleich­zei­tig auch die Tem­pe­ra­tur. Er erfüllt die Anfor­de­run­gen der Guten Her­stel­lungs­pra­xis (Good Manu­fac­tu­ring Prac­ti­ce, GMP) und ist damit ide­al für die Pharma‑, Bio­tech­no­lo­gie- und Mikro­elek­tro­nik-Indus­trie geeignet.
Das im EE680 ein­ge­setz­te Strö­mungs­sen­sor­ele­ment basiert auf dem Heiß­filmane­mo­me­ter-Prin­zip und ermög­licht die simul­ta­ne Mes­sung der Luft­ge­schwin­dig­keit und Tem­pe­ra­tur. Es lie­fert prä­zi­se Wer­te bereits ab 0,1 m/s und besitzt eine sehr gute Lang­zeit­sta­bi­li­tät sowie eine gerin­ge Win­kel­ab­hän­gig­keit. Das spe­zi­el­le E+E Sen­sor-Coa­ting ver­leiht dem Dünn­schicht­sen­sor­ele­ment eine hohe Resis­tenz gegen­über H2O2-Ste­ri­li­sa­ti­on und ande­re aggres­si­ve Reinigungsmittel.

Hohe Mess­ge­nau­igkeit

Die werks­sei­ti­ge Mehr­punkt-Jus­ta­ge der Luft­ge­schwin­dig­keit sorgt für eine hohe Mess­ge­nau­ig­keit über den gesam­ten Arbeits­be­reich. Ein Jus­ta­ge­punkt bei 0,45 m/s berück­sich­tigt dabei den in der EU GMP-Richt­li­nie für die Her­stel­lung ste­ri­ler Medi­zin­pro­duk­te defi­nier­ten Luft­strö­mungs­be­reich. Die Mess­ge­nau­ig­keit des Sen­sors wird durch ein Abnah­me­prüf­zeug­nis gemäß DIN EN 10204–3.1 bestätigt.

GMP-kon­for­mes Design

Durch das glat­te Edel­stahl­ge­häu­se und die für die Lami­n­ar­flow-Über­wa­chung opti­mier­te Füh­ler­kon­struk­ti­on erfüllt das Gerät die Anfor­de­rung der Guten Her­stel­lungs­pra­xis (GMP) im Rein­raum. Die gera­de oder abge­win­kel­te Bau­form des Sen­sors mit unter­schied­li­chen Füh­ler­län­gen erlaubt eine Wand- oder Decken­mon­ta­ge im idea­len Abstand zum Fil­ter­ele­ment, ent­spre­chend EN ISO 14644–3. Der prak­ti­sche Mon­ta­ge­flansch und der M12-Edel­stahl­ste­cker erleich­tern die Instal­la­ti­on und den Aus­tausch des EE680.

Visu­el­le Statusanzeige

Ein in das Gehäu­se inte­grier­ter LED-Ring zeigt den Momentan­zu­stand der lami­na­ren Strö­mung und den Sen­sor­sta­tus. Eine Abwei­chung vom Soll­zu­stand oder eine Betriebs­stö­rung kann dadurch rasch erkannt wer­den. Die vor­ein­ge­stell­ten Schwel­len­wer­te und wei­te­re Indi­ka­ti­ons­mög­lich­kei­ten las­sen sich indi­vi­du­ell konfigurieren.

Ana­lo­ge oder digi­ta­le Messwertausgabe

Die Mess­wer­te für Luft­ge­schwin­dig­keit und Tem­pe­ra­tur ste­hen wahl­wei­se am ana­lo­gen Span­nungs- oder Strom­aus­gang oder an der RS485-Schnitt­stel­le mit Mod­bus RTU-Pro­to­koll zur Ver­fü­gung. Die Art der Mess­wert­aus­ga­be ist auch nach­träg­lich einstellbar.
Die Kon­fi­gu­ra­ti­on und Jus­ta­ge des EE680 gestal­tet sich mit­hil­fe eines optio­na­len Adap­ters und der kos­ten­lo­sen Kon­fi­gu­ra­ti­ons­soft­ware beson­ders benutzerfreundlich.
