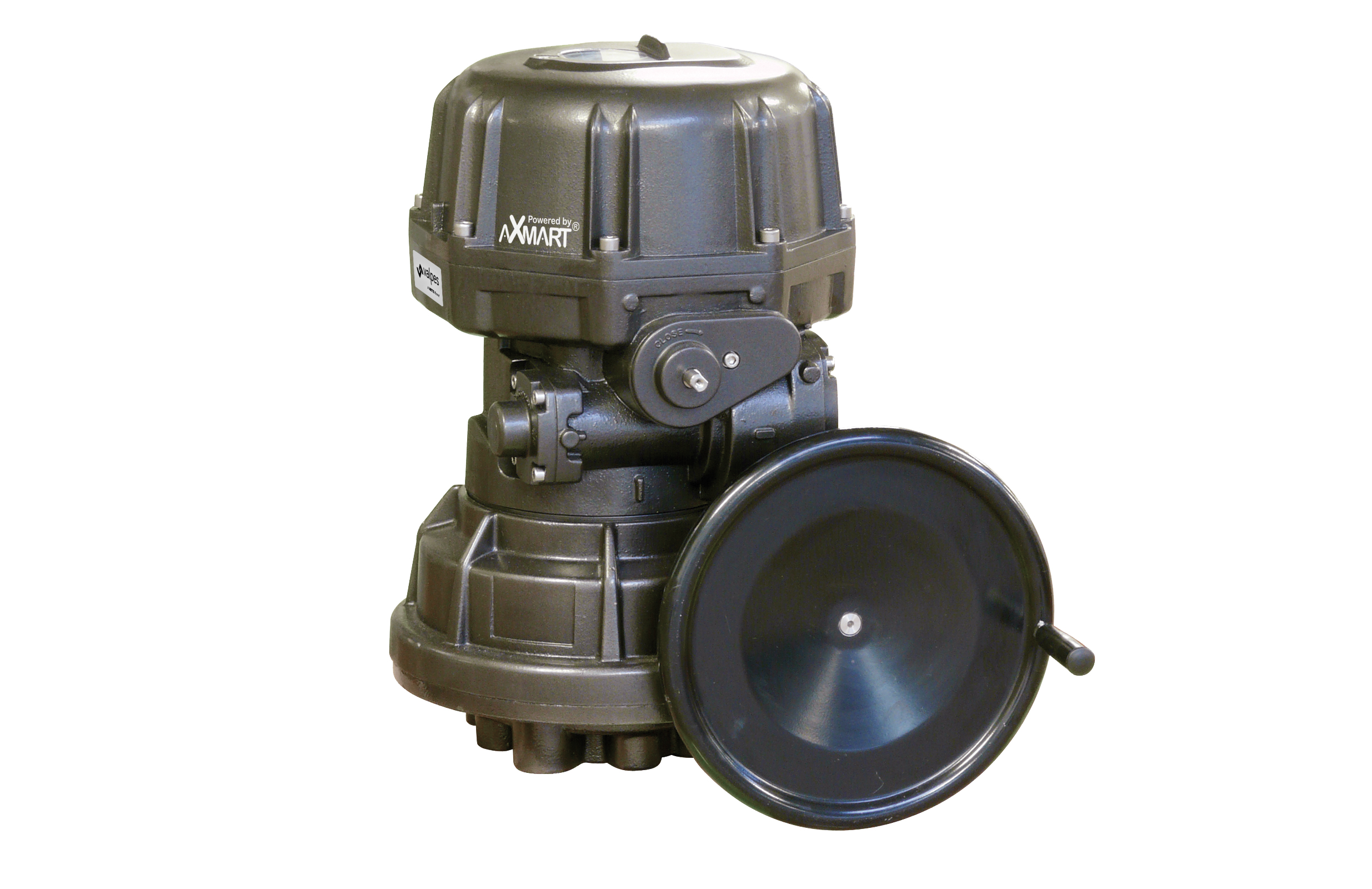

Stell­an­trieb VT+

Elek­tri­sche Stell­an­trie­be mit Alu­mi­ni­um­ge­häu­se mit Not­be­tä­ti­gung über Hand­rad, für Dreh­mo­men­te von 600 bis 2400 Nm, ent­spricht den Richt­li­ni­en CE-ROHS-REACH.
AUSFÜHRUNGEN
Stan­dard-Aus­füh­rung 90°

• Aus­füh­run­gen 180° oder 270° (auf Anfra­ge für 600 und 1000Nm)
• Aus­füh­rung für Off­shore-/Ma­ri­ne-Anwen­dun­gen. Beschich­tung mit Lang­zeit­schutz und 15 Jah­ren Gewährleistung
• Erhält­lich mit:
  BBPR — Notfall-Backup
  POSI — pro­por­tio­na­le Steue­rung
  POSI-BBPR
  Mod­bus-RTU^®


TECHNISCHE DATEN
Mehrspannungsbereich:
100V bis 240V 50/60Hz (100V bis 300V DC)
24V bis 48V 50/60Hz (24V bis 72V DC)

• 3‑Punkt‑, Auf­/­Zu- oder Pulssteuerung
• Ein­schalt­dau­er: S4 50 % (IEC34)
• Inte­grier­te Stel­lungs­re­ge­lung 4–20 mA oder 0–10 V mit Stellungsrückmeldung
• Inte­grier­te Blue­tooth®-Steue­rung (AXMART®)
• RS-485-Anschluss
• 4 ein­stell­ba­re End­schal­ter 5 A
• ISO 5211 Lös­ba­re Befestigungssockel:
  VT+ 600–1000Nm : F10/F12
  VT+ 1500–2400Nm : F12/F14/F16
• Hand­not­be­tä­ti­gung
• Soft­ware­kon­trol­lier­ter Drehmomentbegrenzer
• Rück­mel­de­re­lais zum Betriebs­sta­tus (Sicher­heits­ab­schal­tung)
• Ein­stell­ba­re Stellungsanzeige
• Tem­pe­ra­tur­be­reich: ‑20 °C to +70 °C
• Schutz­art: IP68 5 M / 72 S
• Kon­den­sa­ti­ons­schutz (Hei­zung)
• Gewicht: 25 kg (600‑1000 Nm) und 54 kg (1500–2400 Nm)
• Ein­fa­cher mehr­po­li­ger Verbinder
