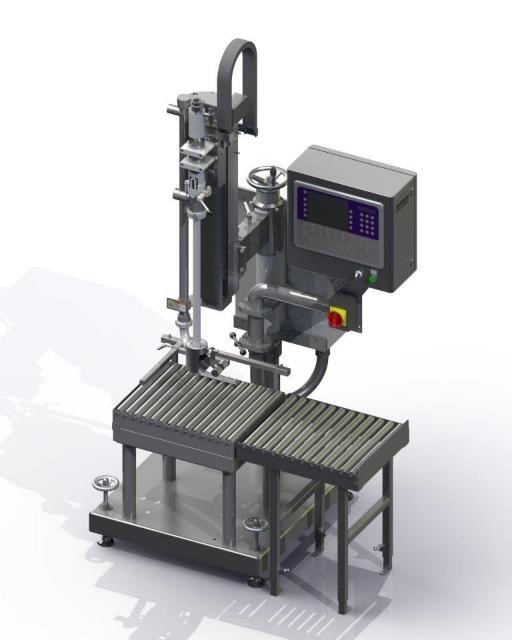

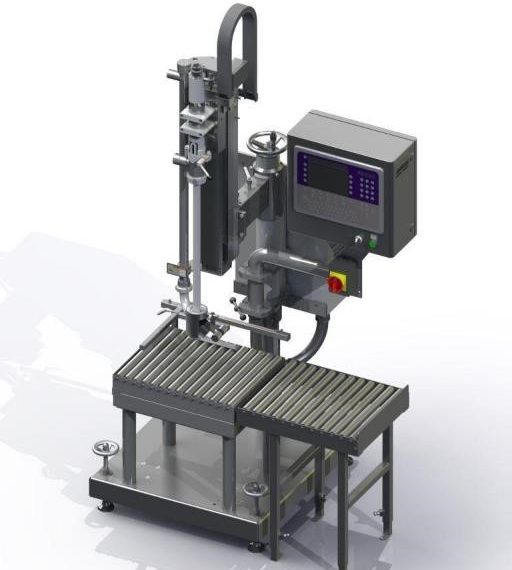

Sta­ti­on mit Ven­til zur Unterspiegelabfüllung

Abfüll­an­la­gen kön­nen fle­xi­bel für unter­schied­li­che Pro­duk­te genutzt wer­den. Um eine Kon­ta­mi­nie­rung der ein­zel­nen Medi­en zu ver­mei­den, kann bei jedem Pro­dukt­wech­sel eine Rei­ni­gung des Ven­tils erfor­der­lich sein. Die­ses muss dann dafür aus­ge­baut sein, in sei­ne Ein­zel­tei­le zer­legt, gesäu­bert und wie­der ein­ge­baut zu wer­den. Dies geht oft mit einem hohen Auf­wand und län­ge­ren Still­stand­zei­ten der Anla­ge ein­her. Damit sich sol­che Ver­zö­ge­run­gen im Pro­duk­ti­ons­ab­lauf ver­hin­dern las­sen, hat Fri­cke die EFS 21 ent­wi­ckelt: Die kom­pak­te Sta­ti­on zur eich­fä­hi­gen Unter­spie­gel­ab­fül­lung eig­net sich für schäu­men­de, gas­en­de oder sich sta­tisch auf­la­den­de Flüs­sig­kei­ten und ist für einen Wäge­be­reich zwi­schen 1 und 60 Kilo­gramm, pro Gebin­de, kon­stru­iert. Sie ist mit einem Ven­til aus­ge­stat­tet, das ledig­lich aus drei pro­dukt­be­rüh­ren­den Tei­len besteht, sodass es sich, inner­halb weni­ger Minu­ten, manu­ell rei­ni­gen lässt. Durch die nut­zer­freund­li­che Bedien­ober­flä­che kön­nen auch Grö­ßen­wech­sel (zum Bei­spiel von Fünf- auf Zehn­li­ter­ka­nis­ter) ohne Ver­zö­ge­rung durch­ge­führt wer­den. Die Abfüll­an­la­ge benö­tigt nicht mehr Raum als eine Euro­palet­te und ist des­halb auch für Betrie­be mit engen Platz­ver­hält­nis­sen geeignet.

Die EFS 21 bie­tet die Opti­on, die Anla­ge über den von Fri­cke ent­wi­ckel­ten Fil­ling Sys­tem Mana­ger (FSM) und einen HTT­PS-Web­dienst als Schnitt­stel­le an einen PC anzu­bin­den und bei­spiels­wei­se Abfüll­da­ten aus­zu­wer­ten. Auf die­se Wei­se wer­den Pro­duk­ti­ons­feh­ler oder Stö­run­gen bei der Abfül­lung schnell erkannt und es kann früh­zei­tig gegen­ge­steu­ert wer­den. Mit­hil­fe der inte­grier­ten Soft-SPS lässt sich die Anla­ge in bestehen­de Pro­duk­ti­ons­struk­tu­ren und Netz­wer­ke inte­grie­ren, um für eine Machi­ne-to-Machi­ne-Kom­mu­ni­ka­ti­on zu sor­gen. Dafür ist das Indus­trie-Wäge­ter­mi­nal iS50 in Stan­dard­aus­füh­rung mit einer Ether­net- und USB-Mas­ter-/Slave-Schnitt­stel­le aus­ge­stat­tet. Optio­nal ste­hen alle seri­el­len Kom­mu­ni­ka­ti­ons­pro­to­kol­le wie Pro­fi­bus DP, Pro­fi­net IO, RS-232 oder RS-422 zur Ver­fü­gung. Fri­cke stellt die EFS 21 sowie wei­te­re Dosier- und Abfüll­an­la­gen auf der dies­jäh­ri­gen Fach­Pack in Nürn­berg vor.

Stand­ort: Hal­le 3C, Stand 435
