Sicher­heits­re­lais mit Diagnose

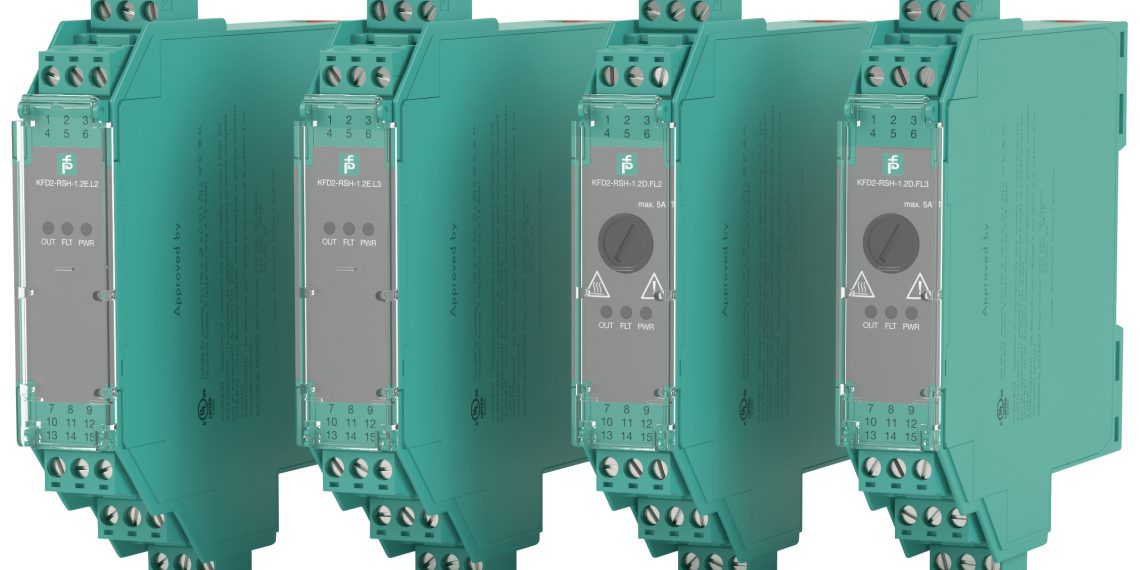

Eine Dia­gno­se­funk­ti­on, mit der prak­tisch kein zusätz­li­cher Auf­wand für Pro­of-Tests ent­steht — dadurch zeich­nen sich die neu­en Sicher­heits­re­lais der Serie KFD2-RSH von Pepperl+Fuchs aus. Sie ver­fü­gen dar­über hin­aus über eine Lei­tungs­feh­ler­trans­pa­renz, sodass auch die Feld­sei­te des Signal­krei­ses ohne zusätz­li­chen Ver­drah­tungs­auf­wand auf Lei­tungs­feh­ler über­wacht wird und ein siche­res Ein­schal­ten gewähr­leis­tet ist. Die Relais sind immun gegen Test­pul­se und daher mit digi­ta­len Aus­gangs­kar­ten aller markt­üb­li­chen Steue­run­gen kompatibel.
Ermög­licht wird die Dia­gno­se durch eine 1oo3-Archi­tek­tur (one out of three), einer red­un­dan­ten Struk­tur mit drei Ele­men­tar­re­lais. Für DTS-Anwen­dun­gen (De-ener­gi­zed-to-safe) sind drei Kon­tak­te in Serie, für ETS-Signal­krei­se (Ener­gi­zed-to-safe) zwei Grup­pen von je drei par­al­le­len Kon­tak­ten ange­ord­net. Selbst wenn bis zu zwei Kon­tak­te einer Grup­pe aus­fal­len, ist der Zugriff auf die Sicher­heits­funk­ti­on gewähr­leis­tet. Die inte­grier­te Dia­gno­se­funk­ti­on der Modu­le bewegt bei jedem Schalt­vor­gang die drei Kon­tak­te zeit­ver­zö­gert nacheinander.
Die Dia­gno­se beim DTS-Gerät erfolgt beim Wie­der­ein­schalt­vor­gang: Zunächst wer­den zwei Relais­kon­tak­te gleich­zei­tig, zeit­ver­zö­gert dann auch der drit­te Kon­takt geschlos­sen. Bevor der drit­te Kon­takt schließt, darf kein Strom flie­ßen, ande­ren­falls ist die­ses Relais defekt, da es den Strom­kreis nicht mehr trennt. Bei jedem Schalt­zy­klus wird ein ande­res Relais geprüft.
Die KFD2-RSH-Sicher­heits­re­lais bie­ten eine umfas­sen­de Lei­tungs­feh­ler­trans­pa­renz. Kurz­schlüs­se sowie Lei­tungs­brü­che wer­den auch feld­sei­tig erkannt und einem spe­zi­fi­schen Signal­kreis zuge­ord­net. Dafür ist kei­ne zusätz­li­che Ver­drah­tung nötig. Digi­ta­le Aus­gangs­kar­ten von Steue­run­gen stel­len häu­fig inte­grier­te Dia­gno­se­funk­tio­nen zur Ver­fü­gung. Der Ein­gang der Modu­le fil­tert wirk­sam die von der digi­ta­len Kar­te kom­men­den Test­pul­se. Ein unbe­ab­sich­tig­tes Schal­ten des Feld­ge­rä­tes durch eine Dia­gno­se­maß­nah­me oder die unbe­ab­sich­tig­te Anzei­ge eines Lei­tungs­feh­lers in der Steue­rung wird verhindert.
