Qua­li­täts­si­che­rung im Laser­tas­ter integriert

Opti­sche Laser­ab­stands­sen­so­ren sind ide­al geeig­net, um die Anwe­sen­heit von Tei­len auch über lan­ge Tast­wei­ten sicher zu detek­tie­ren. Der neue OGD Reflec­ti­vi­ty von ifm kann aber noch mehr: Über die Mes­sung des Refle­xi­ons­grads kann er gleich­zei­tig Auf­ga­ben der Qua­li­täts­si­che­rung übernehmen.
Die Sen­so­ren der Bau­rei­he OGD basie­ren auf dem Prin­zip der Licht­lauf­zeit­mes­sung. Dabei wird die Pha­sen­ver­schie­bung zwi­schen aus­ge­strahl­tem und reflek­tier­tem Licht gemes­sen und dar­über die Lauf­zeit des Lich­tes und so die Distanz zum Objekt berech­net. Damit lässt sich auch unter schwie­ri­gen Bedin­gun­gen die Anwe­sen­heit eines Objekts sicher detek­tie­ren. Stör­licht­quel­len, reflek­tie­ren­de oder ver­schmutz­te Ober­flä­chen sowie dunk­le Objek­te stel­len kein Pro­blem dar. Die Abstands­mes­sung ist sehr prä­zi­se und eig­net sich daher ide­al für die Anwe­sen­heits­kon­trol­le in ver­schie­dens­ten Anwen­dun­gen – etwa in der Fer­ti­gung oder in Logistikanlagen.

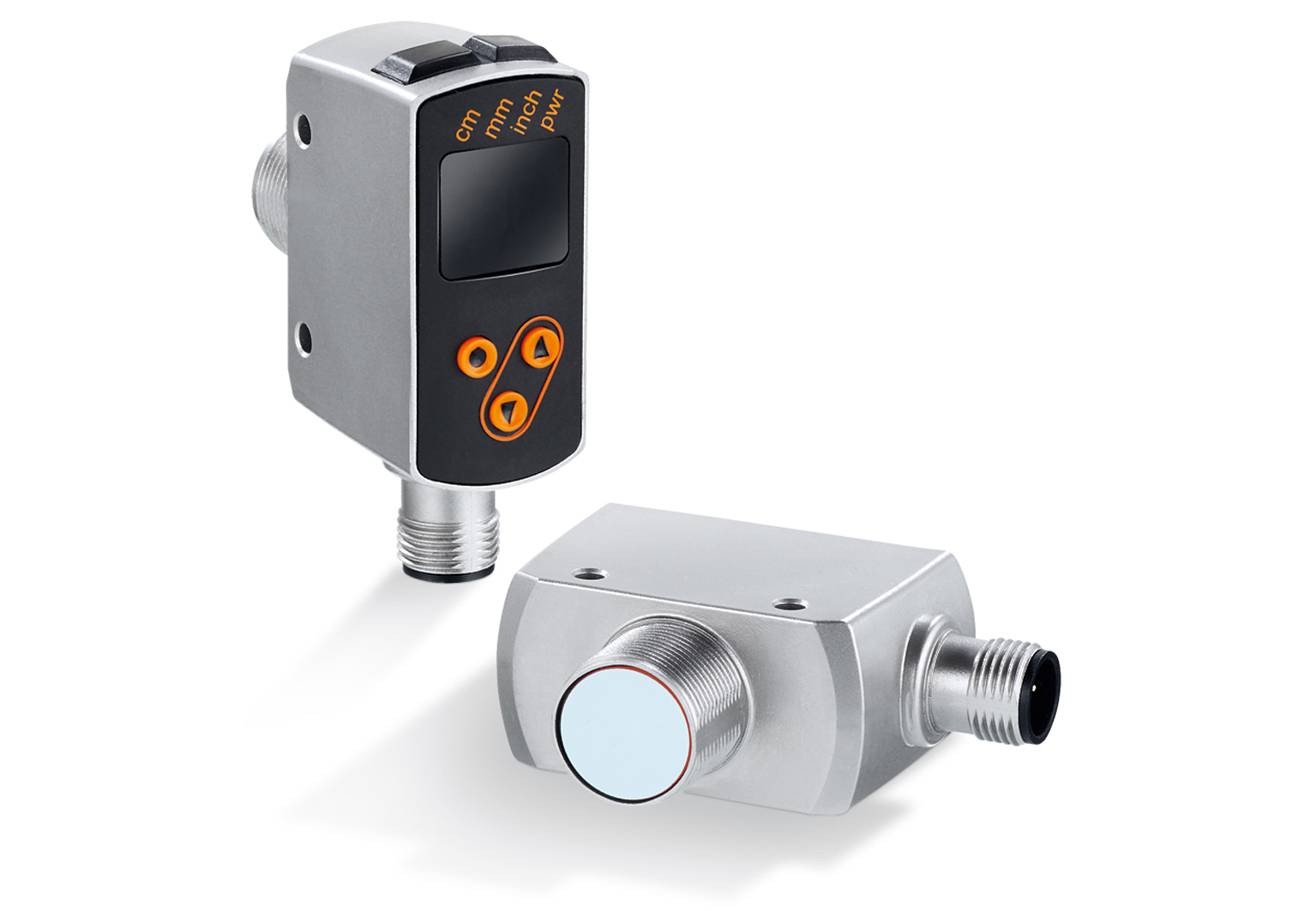

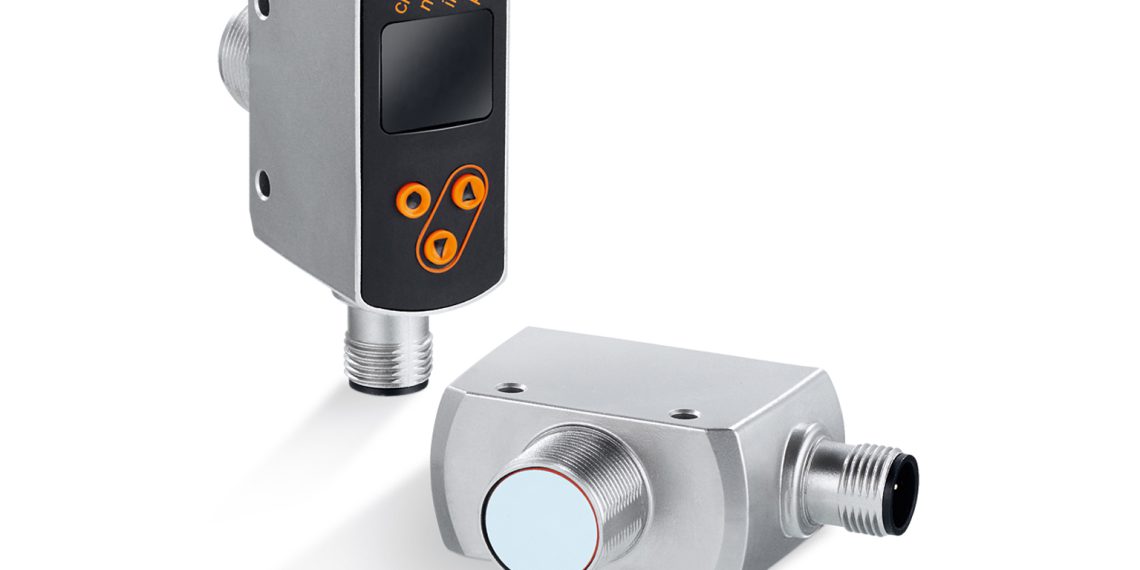

Mit dem neu­es­ten Modell der Bau­rei­he – dem OGD Reflec­ti­vi­ty – erwei­tert ifm das Spek­trum der mög­li­chen Anwen­dun­gen noch wei­ter. Der Sen­sor erfasst neben dem Abstand zum Objekt auch das Refle­xi­ons­ver­hal­ten. Die­ses vari­iert je nach Far­be und Ober­flä­chen­be­schaf­fen­heit. Damit lässt sich sehr ein­fach eine Qua­li­täts­kon­trol­le imple­men­tie­ren. Ein typi­sches Bei­spiel ist die Unter­schei­dung von ver­schie­den­far­bi­gen Geträn­ke­kis­ten oder die Anwe­sen­heits­kon­trol­le von Ver­pa­ckun­gen in der Logis­tik. Mit der neu­en Funk­tio­na­li­tät kann jetzt ein­fach fest­ge­stellt wer­den, ob bei­spiels­wei­se ein Kle­be­strei­fen auf einem Ver­sand­pa­ket vor­han­den ist. Weicht der Refle­xi­ons­grenz­wert des erfass­ten Objekts vom vor­ab defi­nier­ten Wert ab, gibt der Sen­sor ein Schalt­si­gnal aus, das dann zum Aus­sor­tie­ren des betrof­fe­nen Objekts ver­wen­det wer­den kann.
Die Tast­wei­te des OGD Reflec­ti­vi­ty beträgt 1,5 m – damit kann der Ein­bau sehr fle­xi­bel vor­ge­nom­men wer­den. Sämt­li­che Para­me­ter las­sen sich über die bewähr­te Drei-Tas­ten-Bedie­nung direkt am Sen­sor ein­stel­len und über das Zwei-Far­ben-Dis­play able­sen. Alter­na­tiv kann die Kon­fi­gu­ra­ti­on natür­lich auch über IO-Link erfol­gen. Dar­über las­sen sich neben den Schalt­zu­stän­den des Sen­sors auch die genau­en Mess­wer­te an einen IO-Link-Mas­ter übertragen.
