Prä­zi­se und effi­zi­en­te aut­ar­ke Antriebe

Auf der Fach­mes­se wird Voith aut­ar­ke hydrau­li­sche Ach­sen, Sys­te­me und Kom­po­nen­ten zur Auto­ma­ti­sie­rung von Mon­ta­ge- und Fer­ti­gungs­li­ni­en prä­sen­tie­ren. Im Mit­tel­punkt ste­hen die aut­ar­ken Ser­vo­an­trie­be CLSP mit Arbeits­kraft von 60 Kilo­new­ton und 80 Kilo­new­ton und CLDP (Clo­sed Loop Dif­fe­ren­ti­al Pump) von bis zu 500 Kilonewton.
Ener­gie­ef­fi­zi­en­te, ver­schleiß­freie aut­ar­ke Ser­vo­an­trie­be. Die Pro­duk­te aus der Fami­lie aut­ar­ker Ser­vo­an­trie­be von Voith zeich­nen sich durch hohe Dyna­mik und Leis­tungs­dich­te, Über­last­si­cher­heit und nahe­zu ver­schleiß­frei­en Betrieb aus und benö­ti­gen bis zu 50 Pro­zent weni­ger Ener­gie. Aut­ar­ke Ser­vo­an­trie­be sind kom­pakt gebaut und las­sen sich kom­plett und ein­fach in neue oder bestehen­de Sys­te­me inte­grie­ren. Für den Betrieb des aut­ar­ken Antriebs ist kein Hydrau­lik­ag­gre­gat und kein Öltank erfor­der­lich. Als Anwen­dung sind prak­tisch alle Line­ar­be­we­gun­gen denk­bar, die eine hohe Dyna­mik, Genau­ig­keit und Repro­du­zier­bar­keit erfordern.

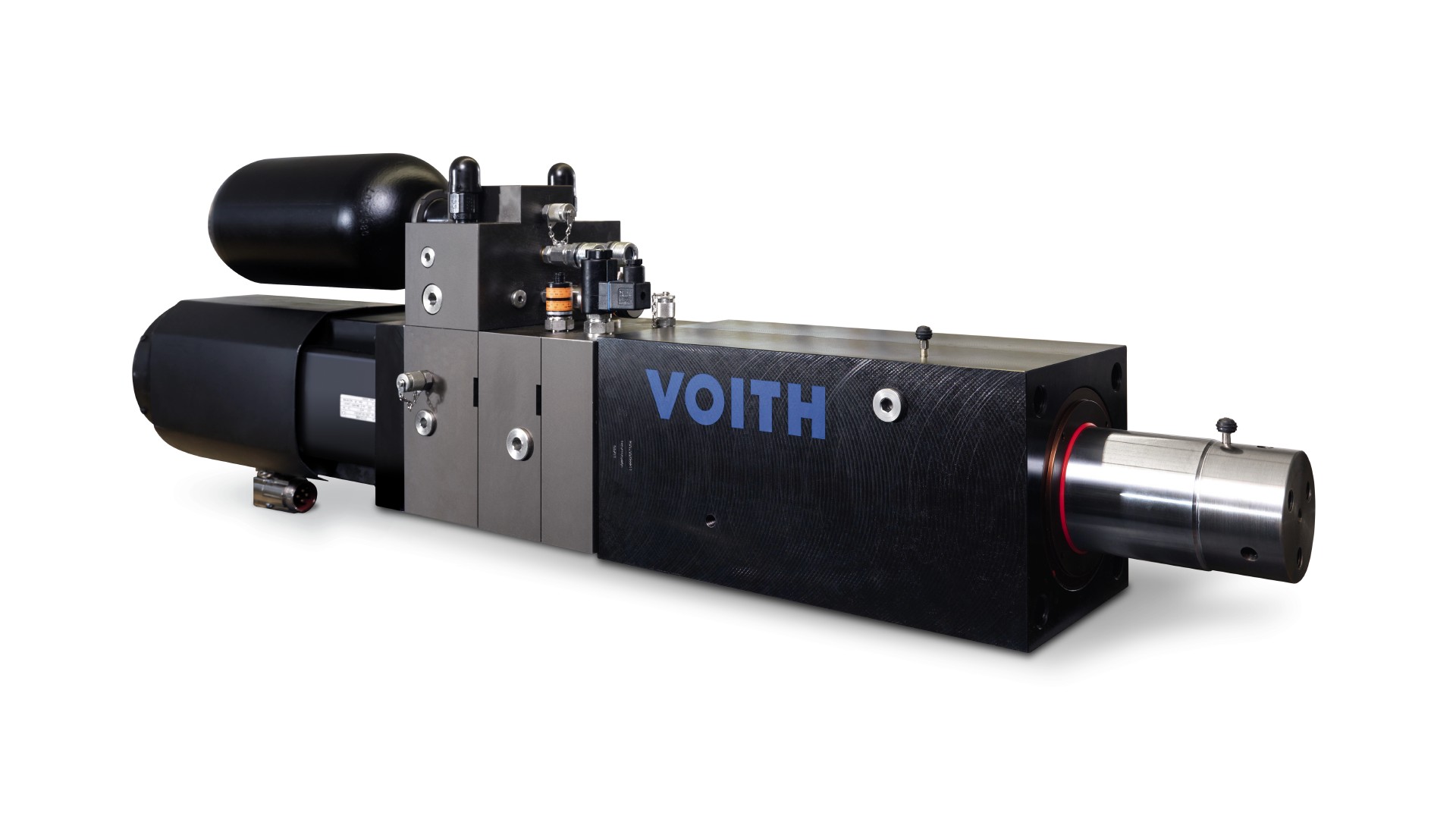

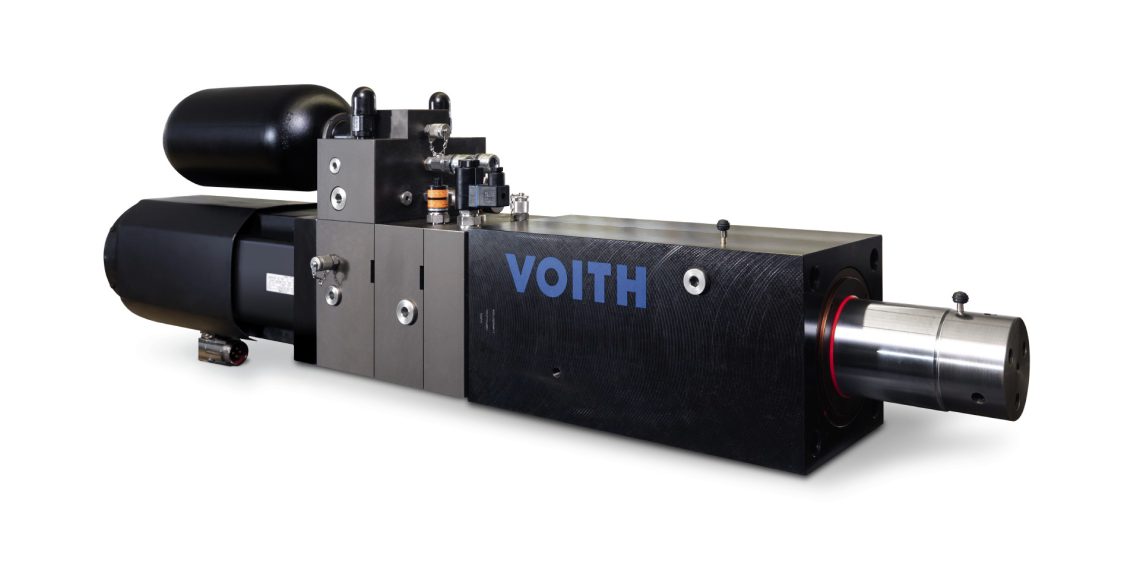

Der Ser­vo­an­trieb CLPD ist eine hydrau­li­sche Linearach­se, die für alle Anwen­dun­gen mit hoher Leis­tungs­dich­te und hoher Dyna­mik geeig­net ist. Er besteht aus einem Ser­vo­mo­tor, einer Innen­zahn­rad­pum­pe und einem direkt gekop­pel­tem Hydrau­lik­zy­lin­der. Der Antrieb arbei­tet mit einer Kraft von bis zu 500 Kilo­new­ton und einer Geschwin­dig­keit von bis zu 1.500 Mil­li­me­ter pro Sekun­de. Der Antrieb kann gleich­zei­tig die Kraft und die Posi­ti­on regeln. Gleich­zei­ti­ge, prä­zi­se Posi­ti­ons- und Kraft­re­ge­lung ist mög­lich. Der CLDP wird in Anwen­dun­gen ein­ge­setzt, die Dyna­mik, Repro­du­zier­bar­keit und Zuver­läs­sig­keit erfor­dern, wie zum Bei­spiel für Pres­sen, Prüf­stän­de, Trenn‑, Form- und Son­der­ma­schi­nen. Dar­über hin­aus bie­ten die Antrie­be eine vor­teil­haf­te, kraft­vol­le und ver­schleiß­freie Alter­na­ti­ve zu Spin­del­an­trie­ben mit Servomotor.
Der Ser­vo­an­trieb CLSP (Clo­sed Loop 4Q Pump) zeich­net sich durch kom­pak­te Grö­ße und hohe Ener­gie­ef­fi­zi­enz aus. Der Antrieb leis­tet bis zu 300 Kilo­new­ton und ver­bin­det Geschwin­dig­keit und hohe Kraft mit Robust­heit und gerin­gem Gewicht. Er besteht aus einem Ser­vo­mo­tor, einer 4Q-Innen­zahn­rad­pum­pe und einem direkt gekop­pel­ten Hydrau­lik­zy­lin­der. Der CLSP-Antrieb ver­fügt zudem über eine auto­ma­ti­sche, last­ab­hän­gi­ge Umschal­tung der hydrau­li­schen Über­set­zung. Dadurch wird die Anschluss­leis­tung des Antriebs, die Bau­grö­ße von Motor und Umrich­ter deut­lich redu­ziert. Der CLSP wird typi­scher­wei­se in Biege‑, Trenn‑, Form- und Son­der­ma­schi­nen sowie in Pres­sen, För­der­an­la­gen oder als Alter­na­ti­ve zu Spin­del­an­trie­ben mit Ser­vo­mo­tor eingesetzt.
Maxi­ma­le Pro­duk­ti­vi­tät bei Ener­gie­ein­spa­run­gen von bis zu 70 Pro­zent. Ser­vopum­pen von Voith ver­bin­den die Vor­tei­le von Hydrau­lik und Ser­vo­elek­trik mit der für die Indus­trie 4.0 aus­ge­leg­ten Tech­no­lo­gie. Hydrau­lik­an­wen­dun­gen mit hohen rege­lungs­tech­ni­schen Anfor­de­run­gen sind wäh­rend des Betriebs stark schwan­ken­den Belas­tun­gen aus­ge­setzt. Um auch unter die­ser Vor­aus­set­zung einen effi­zi­en­ten Betrieb zu gewähr­leis­ten, passt sich die Ser­vopum­pe von Voith über vari­ie­ren­de Volu­men­strö­me und Motor­dreh­zah­len an die tat­säch­lich benö­tig­te Leis­tung an. Der opti­mier­te Betrieb senkt den Ener­gie­ver­brauch um bis zu 70 Pro­zent und die Gesamt­be­triebs­kos­ten (TCO) des gesam­ten Hydrau­lik­sys­tems um bis zu 35 Pro­zent. Auf die­se Wei­se amor­ti­siert sich das Sys­tem in der Regel bereits inner­halb von ein bis zwei Jahren.
Ihre Hydrau­lik­kom­po­nen­ten in den bes­ten Hän­den. Inge­nieu­re und Tech­ni­ker des welt­wei­ten Ser­vice­net­zes von Voith sor­gen dafür, dass Ihre Anla­ge wäh­rend des gesam­ten Lebens­zy­klus mit maxi­ma­ler Leis­tung läuft. Sie küm­mern sich um klei­ne Bau­tei­le und Vor-Ort-Ser­vice, neh­men Fern­war­tung vor, bera­ten und opti­mie­ren – bis hin zur kom­plet­ten Nach­rüs­tung Ihrer Großanlage.
Voith auf der Motek 2019: Hal­le 8, Stand 8206
