Metall­de­tek­tor­sys­tem mit Doppelspule

Das Metall­de­tek­tor­sys­tem 3000 von EGE schützt För­der­bän­der, z.B. in Backen­bre­cher­an­la­gen oder in der Bau­schutt­rei­ni­gung, effek­tiv vor Beschä­di­gun­gen durch im Schütt­gut ent­hal­te­ne mitt­le­re und grö­ße­re Metall­tei­le. Es besteht übli­cher­wei­se aus einer Detek­tor­spu­le unter dem För­der­band und einem ange­schlos­se­nen Ver­stär­ker, der das Signal der Spu­le aus­wer­tet. Erkennt die Spu­le auf dem För­der­band Metall­tei­le kri­ti­scher Grö­ße, wird die Anla­ge über ein ange­schlos­se­nes Relais recht­zei­tig abge­schal­tet, bevor es zu Beschä­di­gun­gen kom­men kann. Fehl­alar­me durch klei­ne­re metal­li­sche Ver­un­rei­ni­gun­gen sind ausgeschlossen.

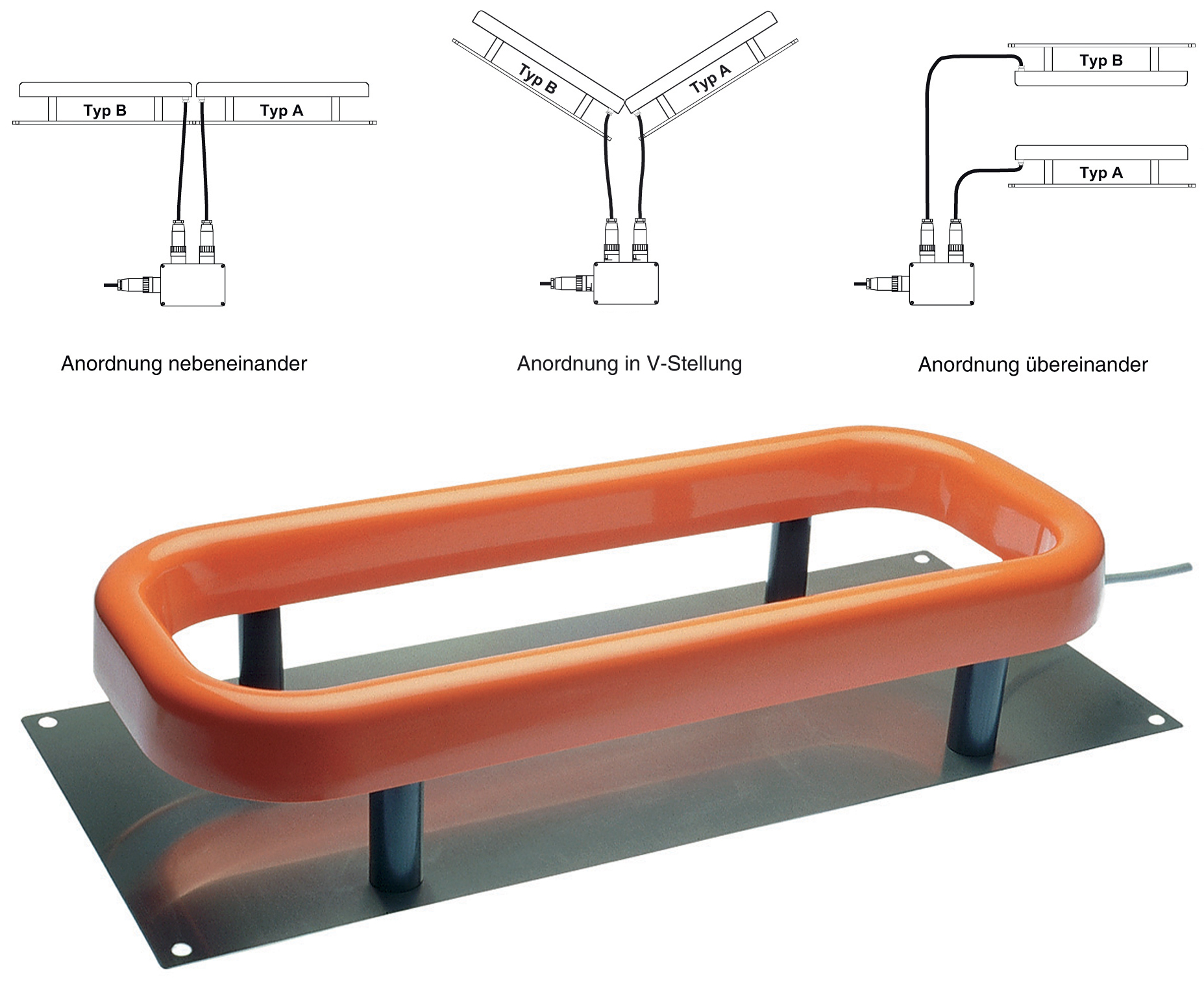

Die neue Anschluss­box MA 125 ermög­licht nun den gleich­zei­ti­gen Anschluss von zwei Spu­len an einen Ver­stär­ker. Dadurch kann auch dort eine opti­ma­le Über­wa­chung des För­der­bands gewähr­leis­tet wer­den, wo eine ein­zel­ne Spu­le unter Umstän­den nicht aus­reicht, um Metall­tei­le ver­läss­lich zu erken­nen. Das Dop­pel­spu­len­sys­tem kann dabei den spe­zi­fi­schen Bedin­gun­gen der Anla­ge vor Ort ange­passt wer­den: Die Spu­len las­sen sich neben­ein­an­der, über­ein­an­der oder in V‑Form anord­nen. Zwei neben­ein­an­der ange­ord­ne­te Spu­len bie­ten eine Erfas­sungs­brei­te bis zu 1800 mm und eig­nen sich für eine zuver­läs­si­ge Über­wa­chung beson­ders brei­ter För­der­bän­der. Über­ein­an­der ange­ord­ne­te Spu­len ver­grö­ßern den Detek­ti­ons­ab­stand und die Emp­find­lich­keit, sodass z.B. hoch auf­ge­schüt­te­tes Schütt­gut bes­ser über­wacht wer­den kann, als dies mit einer ein­zel­nen Spu­le mög­lich wäre. Falls eine Anord­nung der Detek­tor­spu­len über­ein­an­der aus Platz­grün­den nicht mög­lich ist, kön­nen die Spu­len V‑förmig ange­bracht wer­den. Die­se Anord­nung bie­tet zudem den Vor­teil, dass bei­de Spu­len vor Berüh­rung durch über­ste­hen­des För­der­gut geschützt sind.

Die Anschluss­box MA 125 für den Anschluss einer Dop­pel­spu­le ist für Umge­bungs­tem­pe­ra­tu­ren zwi­schen ‑25 °C und +70 °C aus­ge­legt und bie­tet Schutz­art IP 67. Das Alu­mi­ni­um­ge­häu­se mit den Maßen 52 x 113 mm ist mit einer C16-Steck­ver­bin­dung ausgestattet.
