Mem­bran- und Bla­sen­spei­cher überwachen

Die neu­en Spei­cher­ad­ap­ter der Aus­füh­run­gen SBAA und SDAA, die der Wer­doh­ler Flu­id­tech­nik-Spe­zia­list Stauff erst­mals auf der Han­no­ver Mes­se prä­sen­tiert hat, ermög­li­chen im Zusam­men­spiel mit den inno­va­ti­ven Druck­auf­neh­mer der Bau­rei­he PT-RF und einem ent­spre­chen­den Lese­ge­rät die berüh­rungs­lo­se Über­wa­chung des Spei­cher­drucks von hydro­pneu­ma­ti­schen Mem­bran- und Bla­sen­spei­chern – schnell, denk­bar ein­fach und ohne jeg­li­chen Druckverlust.

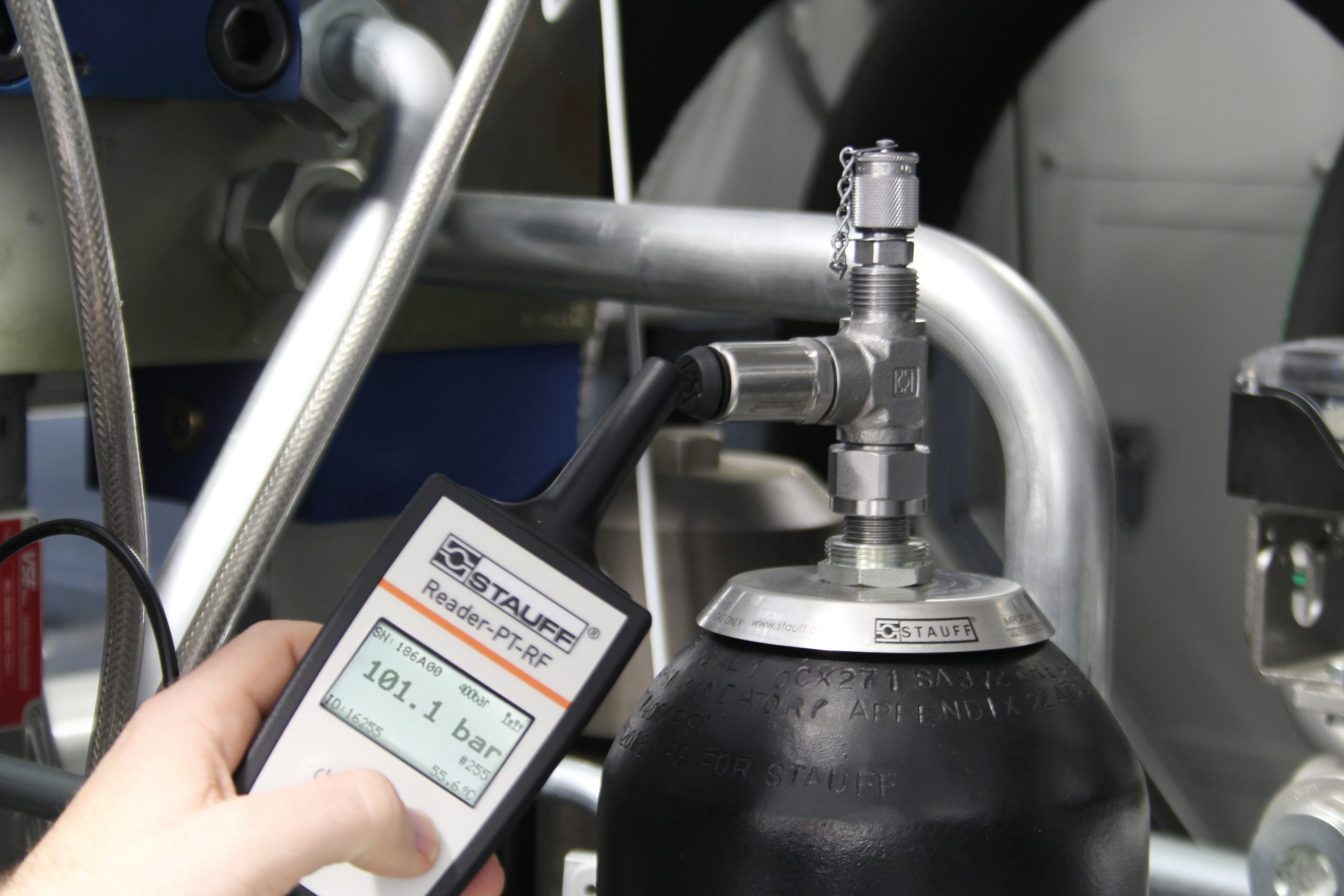

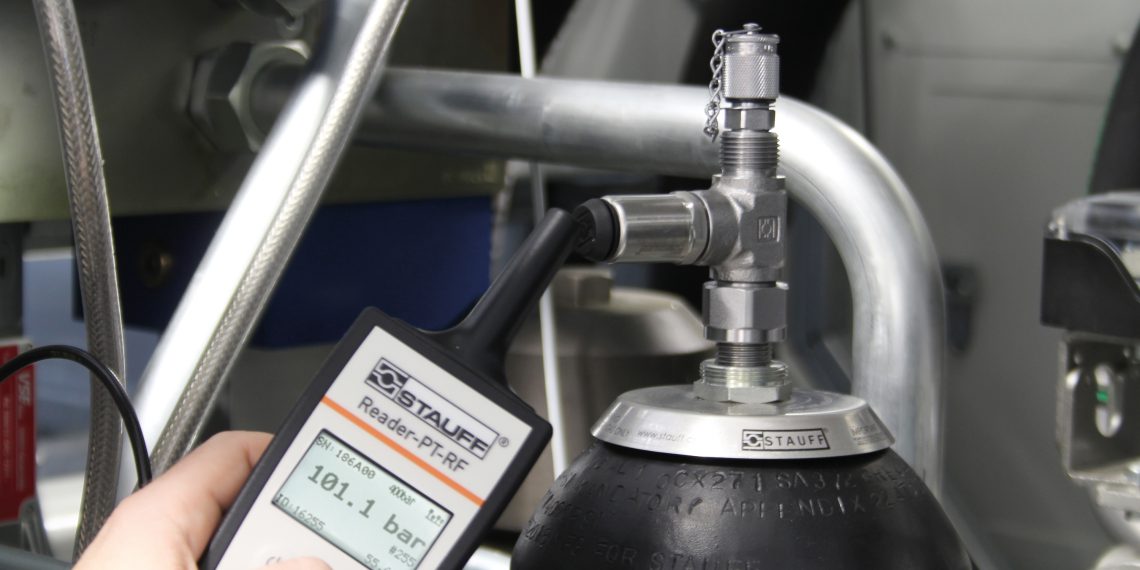

Hier­zu wird der Spei­cher­ad­ap­ter auf den Gas­füll­an­schluss des Hydro­spei­chers auf­ge­schraubt und ein Druck­auf­neh­mer dau­er­haft seit­lich ange­bracht. Auch eine Nach­rüs­tung bestehen­der Anla­gen ist pro­blem­los mög­lich. Das stan­dard­mä­ßig am Spei­cher ein­ge­setz­te Füll­ven­til fin­det dabei am obe­ren Anschluss des Anschluss­ad­ap­ters wei­ter­hin Ver­wen­dung. Bereits vor­han­de­ne Befüll­vor­rich­tun­gen kön­nen ohne jeg­li­che Ein­schrän­kun­gen wei­ter in gewohn­ter Art und Wei­se genutzt werden.

Druck­auf­neh­mer der Bau­rei­he PT-RF sind je nach Anfor­de­rung in der Lage, die in der Hydrau­lik übli­chen Mess­be­rei­che zwi­schen 0 … 16 bar und 0 bar … 600 bar (rela­tiv) mit einer hohen Prä­zi­si­on von maxi­mal ±0,5 Pro­zent bezo­gen auf den jewei­li­gen Mess­be­reichs­end­wert zu ermit­teln. Das Funk­ti­ons­prin­zip der Sen­so­ren basiert auf inno­va­ti­ver RFID-Tech­no­lo­gie: Die im Rah­men einer Mes­sung erfor­der­li­che Ener­gie wird über die Anten­ne des zuge­hö­ri­gen Lese- und Anzei­ge­ge­räts berüh­rungs­los an den Druck­auf­neh­mer über­tra­gen, so dass die­ser ohne inter­ne oder exter­ne Strom­ver­sor­gung sowie ohne jeg­li­che Ver­ka­be­lung auskommt.

Wird der Druck­auf­neh­mer per Tas­ten­druck akti­viert, wird inner­halb von nur 0,5 Sekun­den ein aktu­el­ler Mess­wert ermit­telt und unmit­tel­bar zurück an das Lese- und Anzei­ge­ge­rät über­tra­gen, dort auf dem beleuch­te­ten Dis­play dar­ge­stellt und zur wei­te­ren Aus­wer­tung gespei­chert. Neben dem eigent­li­chen Druck­wert wer­den stan­dard­mä­ßig auch wei­te­re rele­van­te Infor­ma­tio­nen über­mit­telt, dar­un­ter Datum und Uhr­zeit der Mes­sung sowie die ein­deu­ti­ge Seri­en­num­mer des Druck­auf­neh­mers. Dies ermög­licht die ein­deu­ti­ge Zuord­nung der Mess­stel­le – Grund­vor­aus­set­zung für eine lücken­lo­se Doku­men­ta­ti­on der Prüf­ergeb­nis­se. Mehr als 15.000 die­ser Mess­sät­ze kön­nen im inte­grier­ten Spei­cher des Lese­ge­rä­tes abge­legt wer­den. Die im Lie­fer­um­fang ent­hal­te­ne Soft­ware ermög­licht die nach­träg­li­che Aus­wer­tung und Wei­ter­ver­ar­bei­tung der zuvor über die USB-Schnitt­stel­le über­tra­ge­nen Mess­ergeb­nis­se am PC oder Notebook.

Die Vor­tei­le, die sich für Anla­gen­be­trei­ber, Instand­hal­ter und War­tungs­fach­kräf­te durch die Nut­zung der neu­en Tech­no­lo­gie jetzt auch bei der Über­wa­chung von Hydro­spei­chern erge­ben, lie­gen auf der Hand: Mes­sun­gen kön­nen denk­bar ein­fach, ohne auf­wän­di­ge Schu­lung und bin­nen weni­ger Sekun­den mit nur einem Knopf­druck durch­ge­führt und pro­zess­si­cher doku­men­tiert wer­den. Dabei ent­fällt das Auf- und Abschrau­ben von Mano­me­tern oder ande­ren Mess- und Anzei­ge­ge­rä­ten, das einer tem­po­rä­ren Öff­nung des Sys­tems gleich­kommt, zu Ver­lust von Spei­cher­druck und infol­ge­des­sen zu Leis­tungs­ein­bu­ßen füh­ren kann.
