Fle­xi­bles Mehrfach-Spannsystem

Uni­ver­sal und flexibel:
Neu­es Mehr­fach-Spann­sys­tem der Sys­tem­brei­te 50
Das HEINRICH KIPP WERK bringt ein neu­es Mehr­fach-Spann­sys­tem auf den Markt, mit dem das zuver­läs­si­ge Span­nen von unter­schied­li­chen Werk­stü­cken mög­lich ist. Es eig­net sich für alle Los­grö­ßen und erlaubt sehr hohe Spann­kräf­te. Die Prä­zi­si­ons­ver­zah­nung des Sys­tems gewähr­leis­tet eine exak­te Wie­der­hol­ge­nau­ig­keit. Nicht zuletzt ist der Umbau von Ein­fach- zu Mehr­fach­auf­span­nun­gen schnell und ein­fach zu bewerkstelligen.

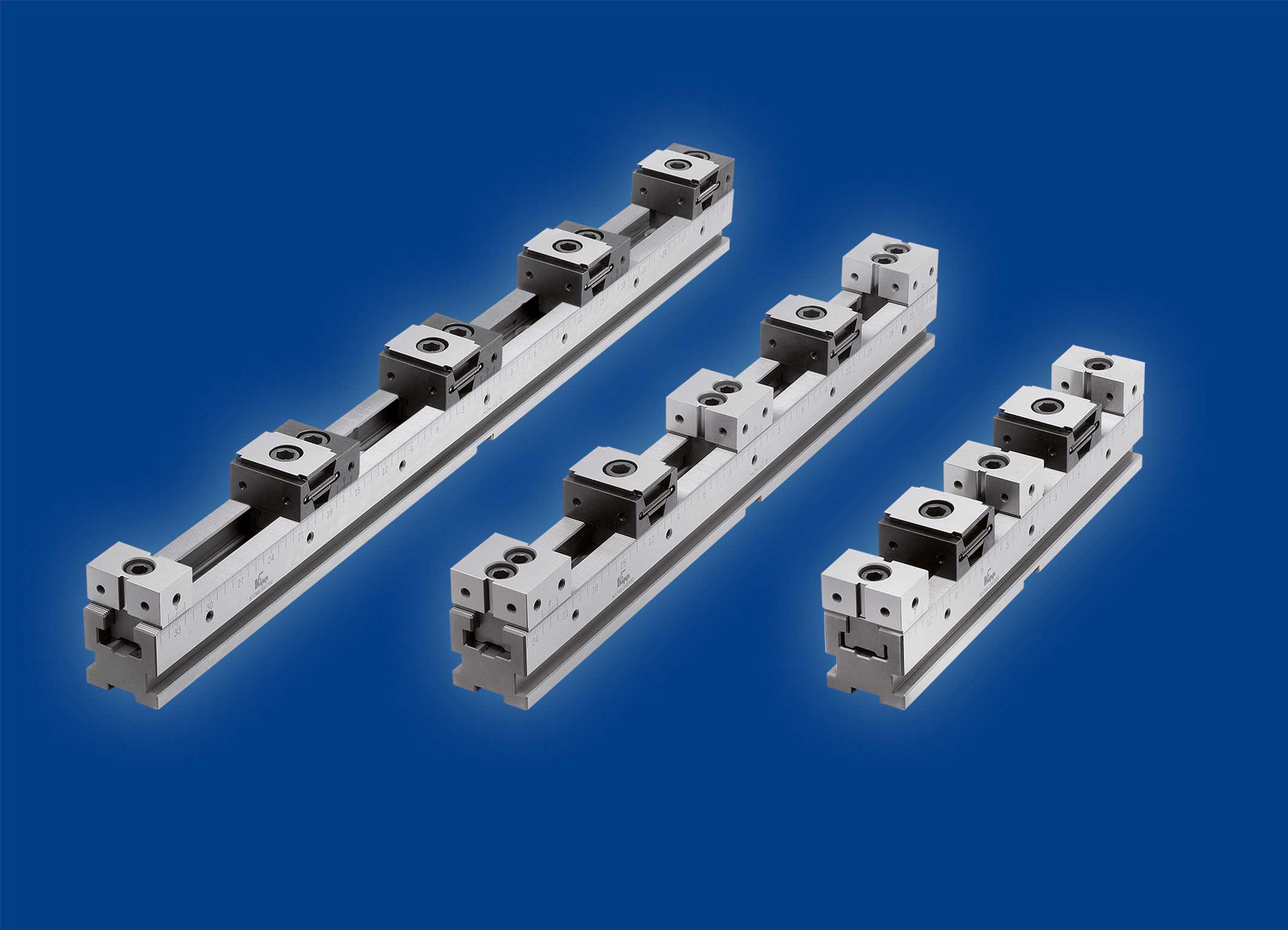

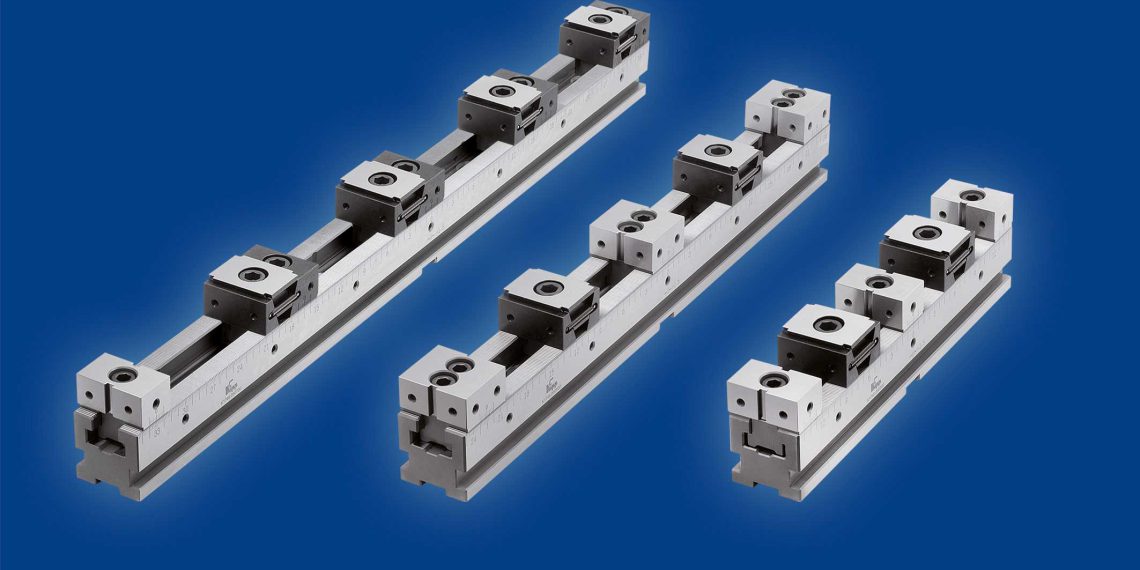

Das Mehr­fach-Spann­sys­tem besteht aus varia­blen Ele­men­ten: Spann­schie­nen, Anschlä­ge und Keil­span­ner (mit oder ohne Fest­ba­cke) sind mit­ein­an­der kom­bi­nier­bar. Spann­schie­nen sind in den Län­gen 130, 300, 400, 500, 600 und 700 Mil­li­me­ter erhält­lich. Durch meh­re­re Spann­schie­nen hin­ter­ein­an­der kön­nen Spann­be­rei­che fle­xi­bel in der Län­ge erwei­tert wer­den. Bei einer Mon­ta­ge neben­ein­an­der las­sen sich die Spann­be­rei­che ver­brei­tern, so dass gro­ße Bau­tei­le gespannt wer­den können.
Grund­sätz­lich ermög­li­chen Keil­span­ner dop­pel­sei­ti­ges, die Model­le mit Fest­an­schlag ein­sei­ti­ges Span­nen. Die Prä­zi­si­ons­ver­zah­nung bewirkt ein hoch­ge­nau­es Posi­tio­nie­ren der Fest­ba­cken, sodass sich die­se sicher und exakt befes­ti­gen las­sen. Durch das Anzie­hen der Befes­ti­gungs­schrau­be wird eine formschlüssige Ver­bin­dung mit der Spann­schie­ne erreicht.
Fest­ba­cken sind in glat­ten, gerif­fel­ten und abge­setz­ten Aus­füh­run­gen ver­füg­bar. Der Typ ES zeich­net sich durch eine schma­le Bau­wei­se aus und ist somit ide­al für Auf­span­nun­gen mit klei­ne­ren Werk­stü­cken und grö­ße­ren Stück­zah­len geeig­net. Fest­ba­cken des Typs DS mit zwei Befes­ti­gungs­schrau­ben wer­den bevor­zugt bei grö­ße­ren Bear­bei­tungs­kräf­ten eingesetzt.
Spann­schie­nen kön­nen über ver­schie­de­ne Schnitt­stel­len befes­tigt wer­den. So ist ein seit­li­cher Spann­rand für Spann­prat­zen vor­han­den, wel­che sich an jeder belie­bi­gen Posi­ti­on befes­ti­gen las­sen. Außer­dem sind Durch­gangs­boh­run­gen für genorm­te Zylin­der­schrau­ben und Auf­nahme­boh­run­gen für gän­gi­ge Null­punkt-Spann­sys­te­me mit Sys­tem­ab­stän­den von 96 Mil­li­me­ter und 200 Mil­li­me­ter vor­ge­se­hen. Auch die Befes­ti­gung über Richt­nu­ten für T‑Nutentische sowie Pass­boh­run­gen für Ras­ter­sys­te­me mit Boh­rungs­ab­stand 40 Mil­li­me­ter und 50 Mil­li­me­ter ist möglich.
