Fit­tings fit und sau­ber für die Lebensmittelproduktion

Pro­zess­si­cher­heit und Pro­dukt­qua­li­tät sind in der Lebens­mit­tel­in­dus­trie unab­ding­ba­re Vor­aus­set­zun­gen. Um die­se zu erfül­len, müs­sen auch Schlauch­ver­bin­dun­gen für Medi­en wie Druck­luft, Was­ser oder Dampf ent­spre­chend den dort gel­ten­den Anfor­de­run­gen kon­stru­iert sein. Dazu zäh­len etwa Mate­ria­len, die die beson­ders stren­gen Richt­li­ni­en der ame­ri­ka­ni­schen Lebens­mit­tel­über­wa­chungs- und Arz­nei­mit­tel­be­hör­de FDA ein­hal­ten. Mit den Seri­en KFG2H‑C, KQG2‑F, KQB2‑F und KFG2‑F bie­tet SMC dazu ein umfang­rei­ches Port­fo­lio an Klemm- und Steck­ver­bin­dun­gen an, das ide­al für die Lebens­mit­tel­in­dus­trie geeig­net ist. So ver­fü­gen die Lösun­gen des Spe­zia­lis­ten für pneu­ma­ti­sche und elek­tri­sche Auto­ma­ti­sie­rung unter ande­rem über einen umfas­sen­den Vari­an­ten­reich­tum, sind tem­pe­ra­tur- und kor­ro­si­ons­be­stän­dig und im Fal­le der Serie KFG2H‑C rei­ni­gungs­freund­lich kon­stru­iert, was die Ansamm­lung von Flüs­sig­kei­ten nach der Rei­ni­gung verhindert.
Von wider­stands­fä­hig über FDA-kon­form bis hin zum Clean Design
Die Kon­struk­ti­on der Ver­schrau­bun­gen aus rost­frei­em Stahl 316 (außer Serie KQB2‑F = C3604 – che­misch ver­ni­ckelt) machen die Fit­tings der Seri­en KFG2H‑C, KQG2‑F und KFG2‑F beson­ders tem­pe­ra­tur- und kor­ro­si­ons­be­stän­dig. Sie sind daher für die Medi­en Druck­luft, Was­ser und Dampf (KQB2‑F = nur Druck­luft und Was­ser) und Umge­bungs- sowie Medi­en­tem­pe­ra­tu­ren im Bereich von ‑5 bis 150 Grad Cel­si­us bzw. ‑65 bis 260 Grad Cel­si­us (KFG2‑F) geeignet.

Die zur bes­se­ren Detek­tier- und Sicht­bar­keit blau-ein­ge­färb­ten Dich­tun­gen der Serie KFG2H‑C bestehen aus einem spe­zi­el­len Fluor­kau­tschuk und erfül­len damit die Anfor­de­run­gen §177.2600 der U.S. Food and Drug Admi­nis­tra­ti­on. Im Fal­le der Seri­en KQG2‑F, KQB2‑F und KFG2‑F bestehen die Dich­tung bzw. der O‑Ring aus FKM und sind damit eben­falls FDA-kon­form. Alle genann­ten Seri­en sind für einen Betriebs­druck­be­reich zwi­schen ‑100 Kilo­pas­cal bis 1 Mega­pas­cal ausgerichtet.

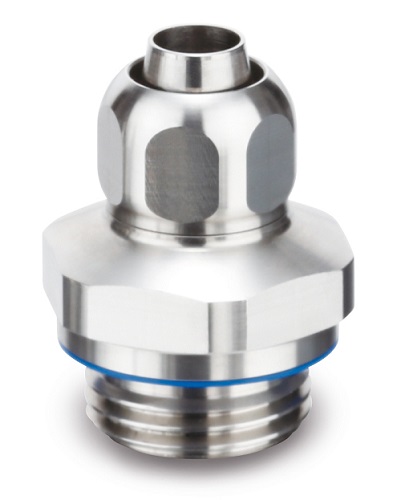

Eine beson­ders rei­ni­gungs­freund­li­che Klemm­ver­bin­dung stellt die Serie KFG2H‑C dar. Dank ihrer abge­run­de­ten Kon­struk­ti­on im Clean Design wird die Ansamm­lung von Flüs­sig­keit nach der Rei­ni­gung ver­hin­dert, da die­se leicht von der Ober­flä­che abper­len und nicht an Ecken oder Kan­ten ver­blei­ben kön­nen – das gilt eben­falls für ande­re Abla­ge­run­gen und Ver­schmut­zun­gen. Zudem ermög­licht das gera­de Gewin­de mit O‑Ring-Abdich­tung eine hygie­ni­sche Montage
Vari­an­ten­rei­che Steck- und Klemmverbindungen

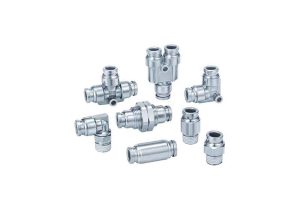

Wäh­rend die Serie KFG2H‑C als Klemm­ver­bin­dung in einer Vari­an­te für die Gewin­de­grö­ßen M5, G1/8, G1/4, G3/8 und G1/2 und den jewei­li­gen Schlauch­grö­ßen (Außen-/In­nen‑ø) von 4/2,5, 6/4, 8/6, 10/7,5, 12/9 mm erhält­lich ist, kön­nen Anwen­der bei den Seri­en KQG2‑F und KQB2‑F auf ins­ge­samt 17 und bei der Serie KFG2‑F auf 10 ver­schie­de­ne Vari­an­ten zurück­grei­fen. So ste­hen bei den Seri­en KQG2‑F und KQB2‑F etwa Vari­an­ten von gera­der Steck­ver­schrau­bung mit Außen­ge­win­de, Schott-Steck­ver­bin­dung und
Y‑Steckabzweiger über T‑Steckverschraubung und gera­der Ein­steck­re­du­zie­rung bis hin zu Win­kel-Steck­ver­bin­dung und Ver­schluss­stop­fen zur Ver­fü­gung. Die Serie KFG2‑F über­zeugt etwa mit Vari­an­ten vom Ein­schraub­win­kel und Schott-Klemm­ver­bin­dung über Win­kel-Klemm­ver­bin­dung und dreh­ba­rem Ein­schraub­win­kel bis hin zu gera­der Klemm­ver­bin­dung und Überwurfmutter.
Im Detail – Fit­tings der Seri­en KFG2H‑C, KQG2‑F, KQB2‑F und KFG2‑F
