Com­pound-Druck­trans­mit­ter

Der Com­pound-Druck (+/-), Gesamt- oder Misch­druck, umfasst sowohl einen posi­ti­ven als auch einen nega­ti­ven Druck­be­reich (Vaku­um) und ermög­licht dadurch eine Gesamt­druck­mes­sung unab­hän­gig vom Umge­bungs­druck. Der Refe­renz­punkt eines Com­pound-Druck­trans­mit­ters ist auf den Umge­bungs­druck (atmo­sphä­ri­scher Druck) ein­ge­stellt. Die Mess­zel­le im Innern ent­hält eine Ent­lüf­tungs­boh­rung, um atmo­sphä­ri­sche Druck­än­de­run­gen aus­glei­chen zu kön­nen. Sei­ne fle­xi­ble Mem­bran ermög­licht ein linea­res Aus­gangs­si­gnal vom vol­len Vaku­um (-1 bar / ‑14,7 PSI) über den Null­druck bis zum End­wert des posi­ti­ven Mess­be­reichs (= Überdruck).
Die Mess­ge­nau­ig­keit von sowohl Unter- als auch Über­druck ist auf nied­ri­ge­re Druck­be­rei­che beschränkt. Typi­scher­wei­se wer­den Com­pound Druck-Trans­du­cer für Druck­mes­sun­gen von +1 bis +16 bar (230 PSI) oder weni­ger ver­wen­det. Wird ein Com­pound-Druck­mess­um­for­mer für höhe­re Druck­be­rei­che ver­wen­det, ver­rin­gert sich die Genau­ig­keit, v.a. im Vakuumbereich.
Com­pound-Druck­trans­mit­ter wer­den über­wie­gend in Sys­te­men ein­ge­setzt, in denen mini­mals­te Druck­un­ter­schie­de zwi­schen Über­druck und Vaku­um sicher über­wacht wer­den müs­sen. Hier­zu zäh­len bei­spiel­wei­se Kom­pres­so­ren (Dampfrück­ge­win­nung + Gas­ver­dich­tung), Pum­pen (Ansau­gung + Ent­lee­rung), Dicht­heits­prü­fun­gen von unter Druck ste­hen­den Lei­tun­gen, Prüf­kam­mern in Labors und all­ge­mei­ne Niederdruckmessungen.
Wei­te­re typi­sche Anwen­dungs­ge­bie­te von Com­pound-Druck­trans­mit­tern sind die Gebäu­de­kli­ma­ti­sie­rung und Käl­te­tech­nik (HLKK). Wäh­rend des nor­ma­len Betriebs misst der Com­pound-Druck­mess­wand­ler den Über­druck im Sys­tem. In Fal­le einer anste­hen­den War­tung wird der Unter­druck gemes­sen, der durch den Sog beim Eva­ku­ie­ren des Sys­tems entsteht.

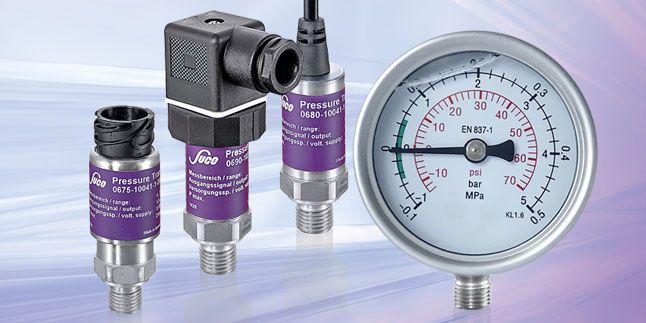

Suco‘s robus­te Com­pound-Druck­trans­mit­ter SW22 aus 303 Edel­stahl (1.4305) oder 316L Edel­stahl (1.4404) wur­den spe­zi­ell für den Ein­satz in anspruchs­vol­len Vaku­um- und Sauer­stoff­an­wen­dun­gen ent­wi­ckelt. Die ölge­füll­te Mess­zel­le aus 316L Edel­stahl ermög­licht eine hoch­prä­zi­se Druck­mes­sung unter­schied­lichs­ter Medi­en in einem brei­ten Tem­pe­ra­tur­be­reich. Auf­grund der über­durch­schnitt­li­chen Medi­en­ver­träg­lich­keit und Lang­le­big­keit kön­nen die Com­pound-Druck­mess­wand­ler neben der Pro­zess­in­dus­trie eben­falls in der Medi­zin- und Ver­fah­rens­tech­nik ein­ge­setzt wer­den. Neben dem Stan­dard Com­pound-Druck­be­reich von ‑1 bis +1 bar (V01) sind wei­te­re Druck­be­rei­che auf Anfra­ge realisierbar.
