Was­ser­gü­te­be­stim­mung auf kleins­tem Raum

Für die Bestim­mung der Men­ge an gelös­ten orga­ni­schen Ver­bin­dun­gen in einer Was­ser­pro­be wird der spek­tra­le Absorp­ti­ons­ko­ef­fi­zi­ent (SAK) bei 254 nm gemes­sen. Um die­sen wich­ti­gen Para­me­ter der Was­ser­ana­ly­se in sein Online-Ana­ly­se-Sys­tem OALab zu inte­grie­ren, hat Bür­kert das Mess­prin­zip minia­tu­ri­siert und in einen Sen­sor-Cube für das OALab integriert.

Der SAK-Sen­sor Cube misst nur 44 mm x 100 mm x 158 mm und kann mit einem Hand­griff im lau­fen­den Betrieb in das OALab von Bür­kert ein­ge­setzt wer­den. Er führt die opto­flui­di­sche Mes­sung der Was­ser­pro­be dann inklu­si­ve aller Berech­nun­gen, Mit­te­lun­gen und Kor­rek­tu­ren auto­ma­ti­siert durch und über­mit­telt das Ergeb­nis, also den SAK Wert des Was­sers, an die Gerä­te­platt­form EDIP (Effi­ci­ent Device Inte­gra­ti­on Platt­form), die für die intel­li­gen­te Ver­net­zung aller elek­tro­ni­schen Bür­kert-Gerä­te sorgt.

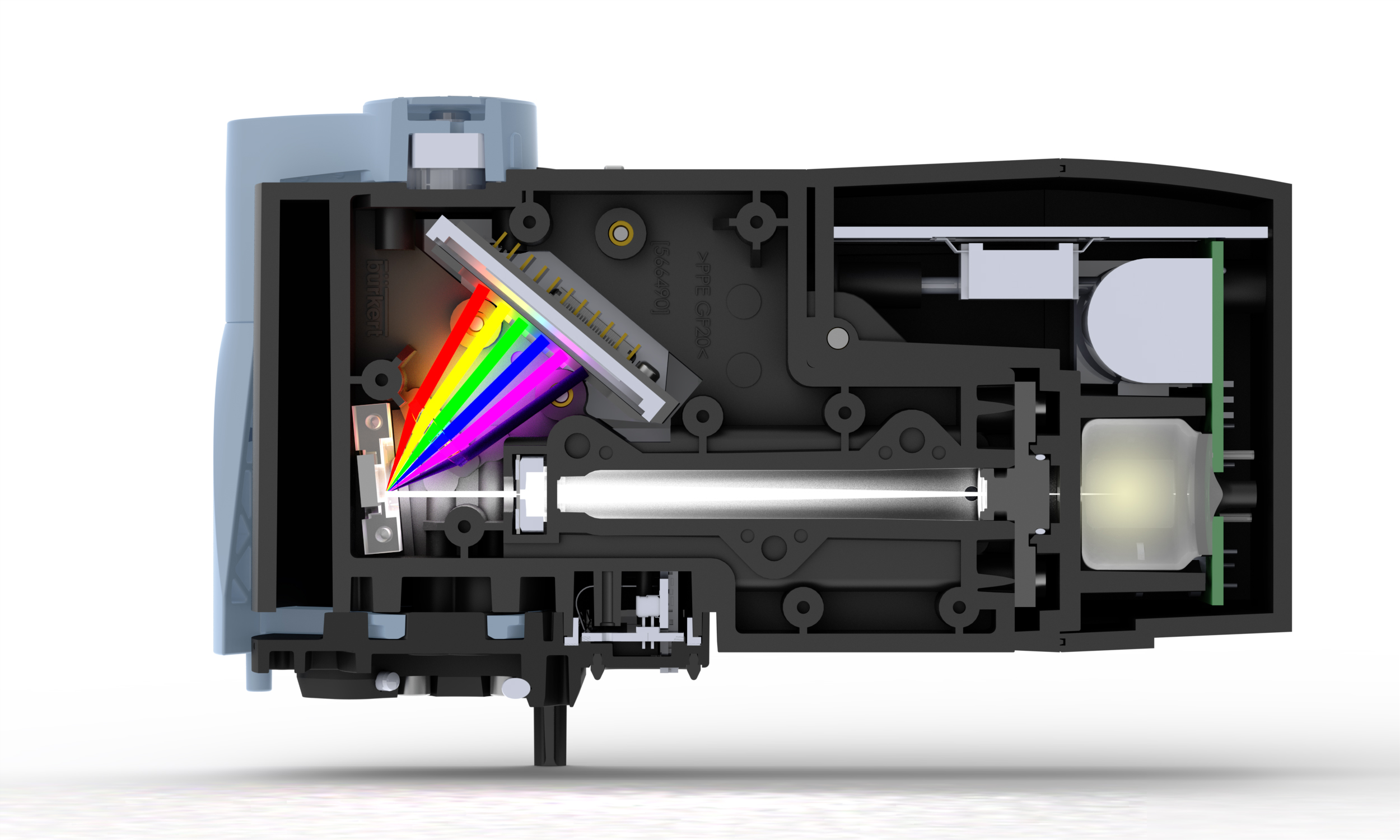

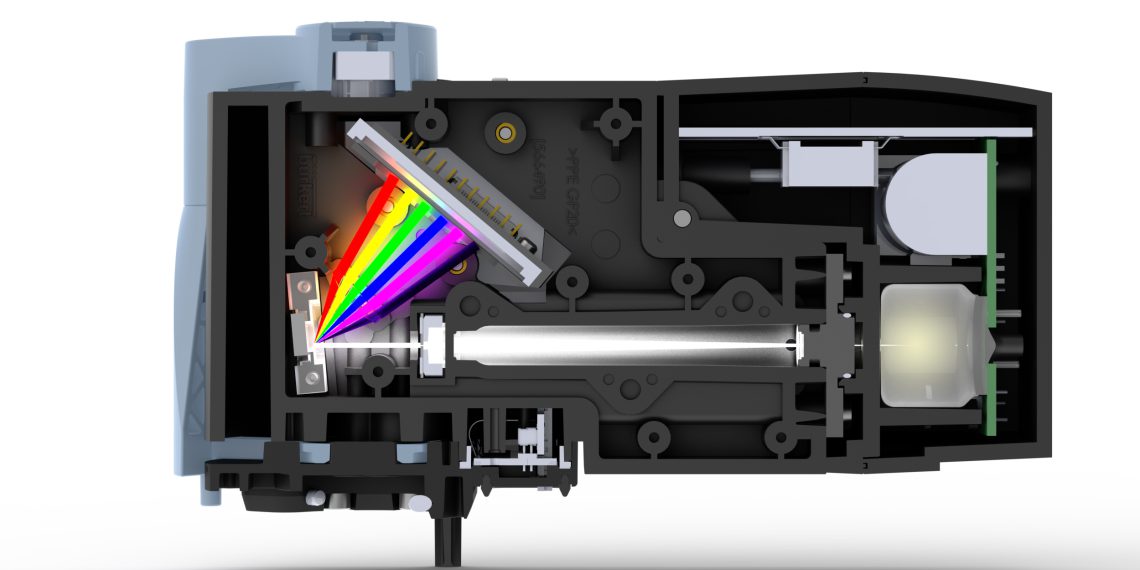

Der Sen­sor besteht aus einem Lam­pen­mo­dul mit einer Xenon Blitz­lam­pe, einem Spek­tro­skop und der Elek­tro­nik mit inte­grier­ter Soft­ware. Die Soft­ware indu­ziert aut­ark Mess­zy­klen sobald der Sen­sor ange­schlos­sen ist. Der Licht­im­puls der Lam­pe tritt bei der Mes­sung durch einen Ein­tritts­spalt im 90°-Winkel auf eine Küvet­te, die aus zwei Saphir­fens­tern besteht. Durch die Küvet­te fließt kon­ti­nu­ier­lich Pro­ben­was­ser. Über eine Lin­se, eine Blen­den­öff­nung, ein opti­sches Git­ter und eine Fokus­sie­rungs­lin­se trifft das Licht schließ­lich auf das 1,5 mm Detek­tor-Array. Ein kom­plet­tes, voll­au­to­ma­ti­sches Mikro­spek­tro­me­ter für Was­ser­pro­ben in der Bau­grö­ße eines OALab-Sen­sor-Cubes stellt eine abso­lu­te Welt­neu­heit dar und unter­streicht die Mikro­flui­dik- und Sys­tem­lö­sungs­kom­pe­tenz von Bür­kert Flu­id Con­trol Systems.
