Ther­mo­sta­te für Anwen­dung in For­schung & Entwicklung

Lau­da Heiz- und Kühl­sys­te­me, kurz HKS, ist der indus­tri­el­le Arm des Tem­pe­rier­ge­rä­te­her­stel­lers Lau­da. Mit mehr als 60 Jah­ren Ent­wick­lungs­kom­pe­tenz pro­jek­tiert und fer­tigt man dort maß­ge­schnei­der­te Anla­gen für indus­tri­el­le Anwen­dun­gen. Wär­me­über­tra­gungs­an­la­gen, Sekun­där­kreis­an­la­gen oder auch hoch­mo­der­ne Salz­schme­le­z­an­la­gen umfas­sen den enor­men Tem­pe­ra­tur­be­reich von ‑150 bis 550 °C.
Typi­sche Ein­satz­ge­bie­te von Wär­me­über­tra­gungs­an­la­gen sind nor­ma­ler­wei­se Appli­ka­tio­nen in der Phar­ma­in­dus­trie oder der Fein­che­mie. Wär­me­über­tra­gungs­an­la­gen nut­zen je nach erfor­der­li­cher Vor­lauf­tem­pe­ra­tur ent­we­der Ther­mal­öl, Was­ser oder Wasser/Glykol als Wär­me­trä­ger. Die Anla­gen wer­den pro­jekt­spe­zi­fisch durch elek­tri­sche Ener­gie, mit­tels Was­ser­dampf oder mit ande­ren Brenn­stof­fen beheizt und erzeu­gen einen exakt gesteu­er­ten Wär­me­strom sowie ein Tem­pe­ra­tur­pro­fil im Ver­brau­cher. Für ein renom­mier­tes euro­päi­sches For­schungs­in­sti­tut wur­de jetzt eine Wär­me­über­tra­gungs­an­la­ge fer­tig­ge­stellt, die ganz beson­de­ren Anfor­de­run­gen ent­spre­chen musste.

Ener­gie­bi­lan­zie­rung im lau­fen­den Betrieb

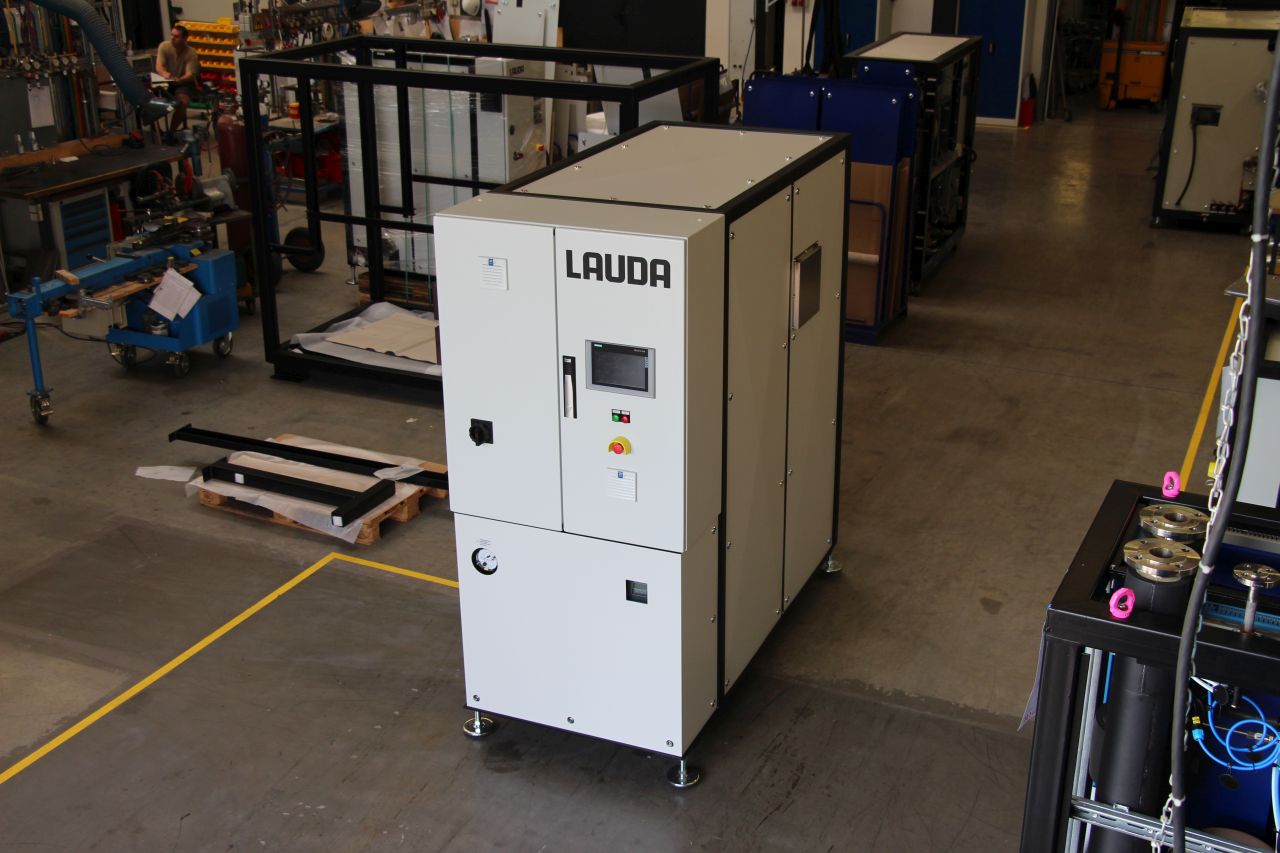

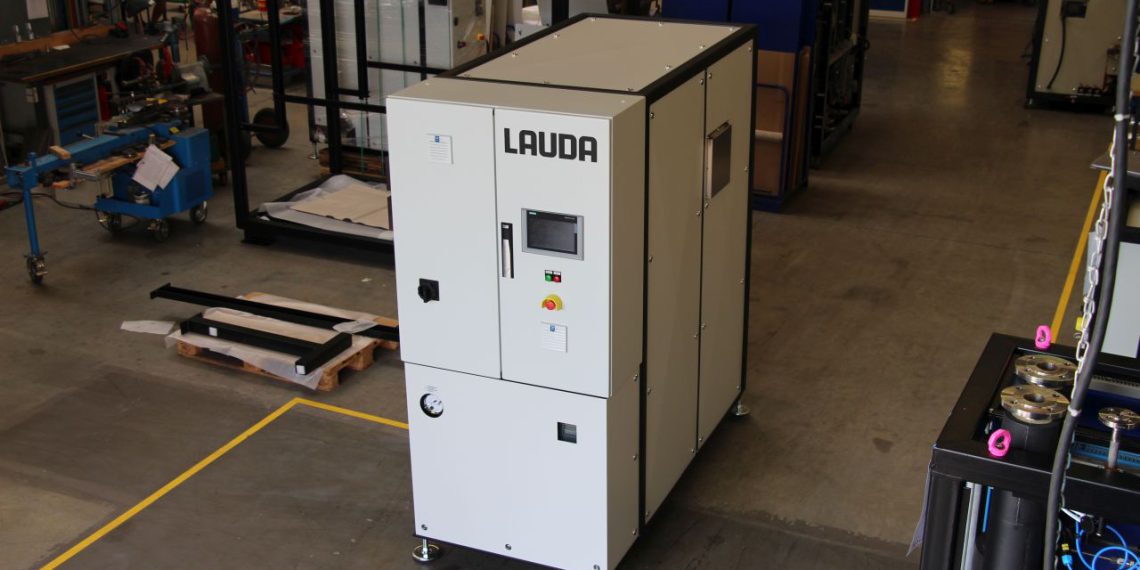

Für den Kun­den, tätig im Bereich For­schung & Ent­wick­lung, soll­te ein Spe­zi­al­re­ak­tor auf­ge­heizt und gekühlt wer­den, um eine hoch­ge­naue Mas­sen- und Ener­gie­bi­lan­zie­rung über den Wär­me­trä­ger zu erhal­ten. Dafür benö­tig­te die Anla­ge, im Kern ein Gerät der Rei­he ITH 400, eine akti­ve Abschei­dung von wäss­ri­gen Bestand­tei­len aus dem Wär­me­trä­ger­öl. Die Her­aus­for­de­rung: Wäh­rend des lau­fen­den Betrie­bes müs­sen wäss­ri­ge Bestand­tei­le aus dem Wär­me­trä­ger­öl ver­dampft und im Anschluss kon­trol­liert aus dem Ölkreis­lauf kon­den­siert und aus­ge­schleust wer­den. Das ermög­licht dem Kun­den eine exak­te Bilanz des Wär­me­stroms im Reak­tor, um einen defi­nier­ten Mas­sen­fluss zu gewährleisten.
Die Daten wer­den mit einem Durch­fluss­mess­ge­rät von Endress+Hauser erfasst, eine Kom­po­nen­te, mit der man bei Lau­da seit Jah­ren gute Erfah­run­gen gesam­melt hat und mehr­fach im Jahr ver­baut. Um die Anla­ge zu steu­ern, setzt das Unter­neh­men auf eine moder­ne Sie­mens SPS-Steue­rung mit Touch­pa­nel für eine ein­fa­che Bedie­nung vor Ort. Alter­na­tiv kann die Anla­ge auch über das zen­tra­le Pro­zess­leit­sys­tem gesteu­ert wer­den. So erhält der Kun­de direk­ten Zugriff auf etwa die Volu­men­strom- oder die Druck­re­ge­lung, um Pro­zess­op­ti­mie­run­gen jeder­zeit durchzuführen.
Die gesam­te Anla­ge wur­de vom Inge­nieurs­team spe­zi­ell auf die Kun­den­ap­pli­ka­ti­on aus­ge­legt und in einer Pro­jekt­lauf­zeit von nur 18 Wochen gefer­tigt. Der in Ita­li­en ansäs­si­ge Kun­de war dabei eng in das Pro­jekt, vom Kon­zept bis zur fina­len Aus­lie­fe­rung, ein­be­zo­gen. Die­se Nähe zum Kun­den sowie die Kon­struk­ti­on von indus­tri­el­len Heiz- und Kühl­sys­te­men gemäß Anfor­de­rungs­pro­fil gehört zu den Stär­ken von Lau­da, erklärt Ralph Her­bert, Pro­jekt­lei­ter bei Heiz- und Kühl­sys­te­me. “Wir pla­nen unse­re Anla­gen bei jedem Pro­jekt exakt nach den Bedürf­nis­sen der Kun­den. Dabei set­zen wir seit Jah­ren bewähr­te Pla­nungs­bau­stei­ne ein, so dass wir den Kun­den von der ers­ten Idee bis zur Inbe­trieb­nah­me der Anla­ge und dar­über hin­aus beglei­ten kön­nen”, schließt Ralph Herbert.
