Sta­te-of-Health-Moni­tor-IC mit gerin­ger Stromaufnahme

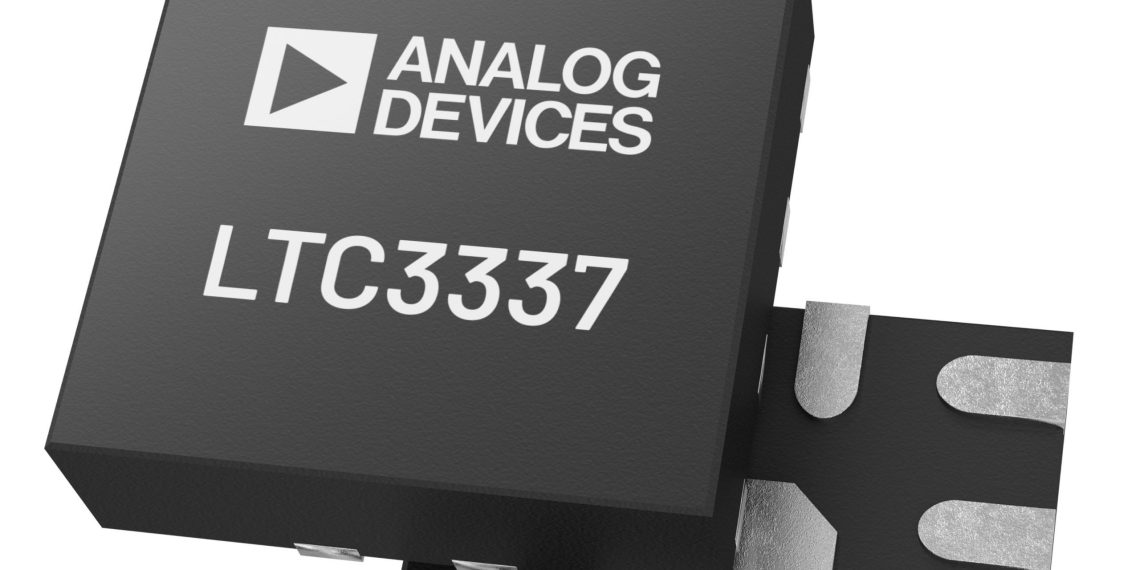

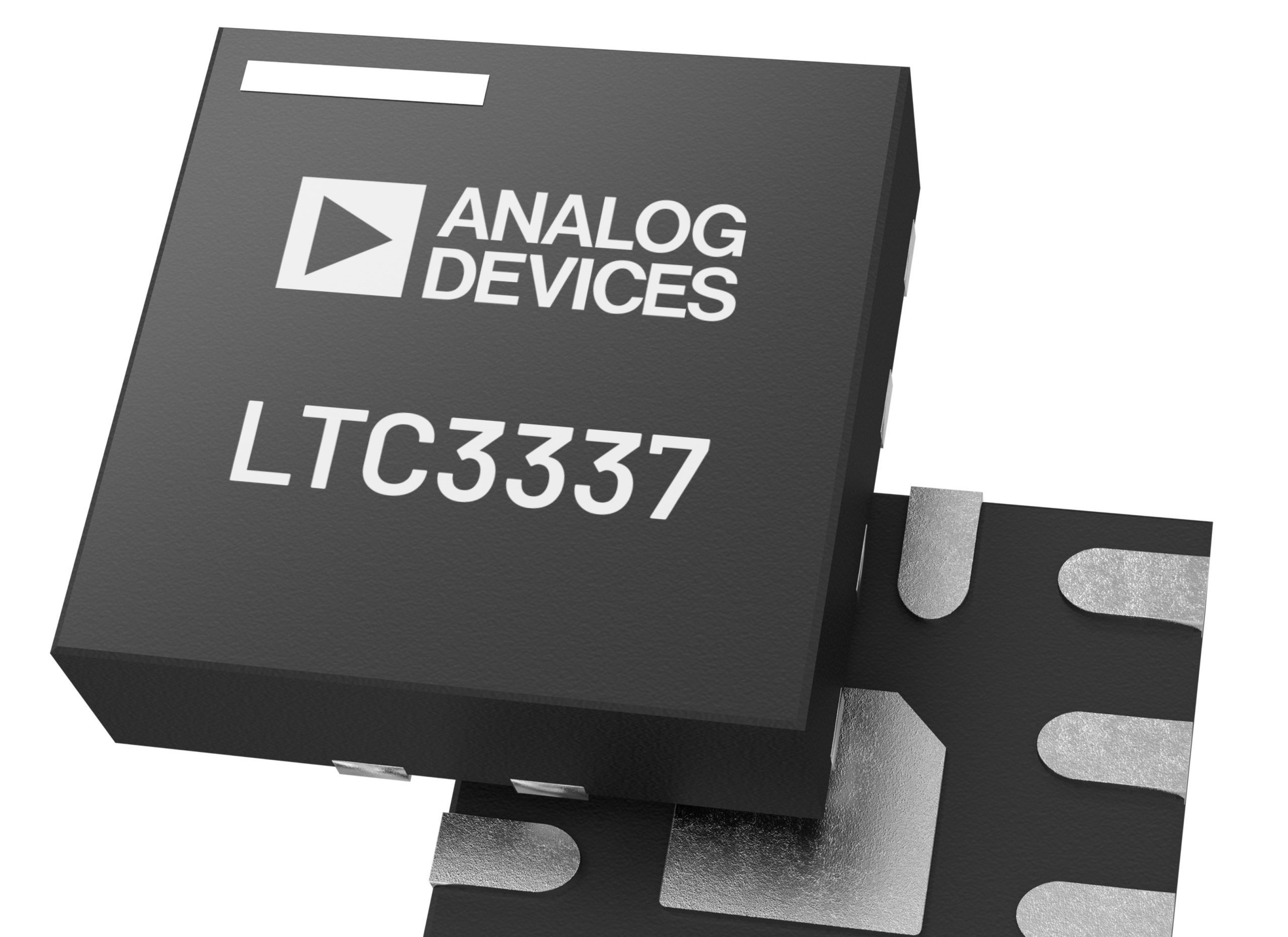

Unter der Bezeich­nung LTC3337 stellt Ana­log Devices Inc. einen SoH-Moni­tor-IC (Sta­te-of-Health) für (nicht wie­der­auf­lad­ba­re) Pri­märz­el­len vor. Das Bau­teil ent­hält einen Prä­zi­si­ons-Cou­lomb-Zäh­ler und ist für die Rei­hen­schal­tung mit einer Pri­mär­bat­te­rie mit mini­ma­lem Rei­hen-Span­nungs­ab­fall aus­ge­legt. Der paten­tier­te Cou­lomb-Zäh­ler mit unbe­grenz­tem Dyna­mik­be­reich erfasst alle akku­mu­lier­ten Bat­te­rie­ent­la­dun­gen und spei­chert die­se in einem inter­nen Regis­ter. Der Zugang zum Regis­ter erfolgt über eine I²C‑Schnittstelle. Das SoH-Über­wa­chungs­bau­teil kommt mit einem Ruhe­strom von ledig­lich 100nA aus, was die Bat­te­rie­lauf­zeit verlängert.
Das Pro­dukt ver­fügt über eine zusätz­li­che Über­wa­chung der SoH-Varia­blen Bat­te­rie­span­nung, Bat­te­rie­im­pe­danz und Tem­pe­ra­tur, die über einen I²C‑Bus gemes­sen und gemel­det wer­den. Damit Ent­wick­ler mit mög­lichst vie­len unter­schied­li­chen Pri­mär­bat­te­rien am Ein­gang arbei­ten kön­nen, lässt sich der Spit­zen-Ein­gangs­strom­grenz­wert über einen Anschlusspin von 5 bis 100mA ein­stel­len. Dadurch kann der IC der Bat­te­rie ein Last­pro­fil vor­ge­ben, wel­ches ihr ermög­licht, die maxi­ma­le Kapa­zi­tät unab­hän­gig von der tat­säch­li­chen Last zu lie­fern. Dies ist „bat­te­rie­freund­lich“ und ver­län­gert die Lebens­dau­er der Batteriezelle.
Es eig­net sich ide­al für Pri­märz­el­len­an­wen­dun­gen, die nur gele­gent­lich Strom benö­ti­gen. Dies sind zum Bei­spiel Anwen­dun­gen an abge­le­ge­nen Orten, elek­tro­ni­sche Tür­schlös­ser oder Glas­bruch­de­tek­to­ren. Das Bau­teil ist auch in Ver­bin­dung mit wie­der­auf­lad­ba­ren Bat­te­rie­zel­len einsetzbar.
