Siche­re Ener­gie­über­tra­gung durch Hochstrombolzenklemmen

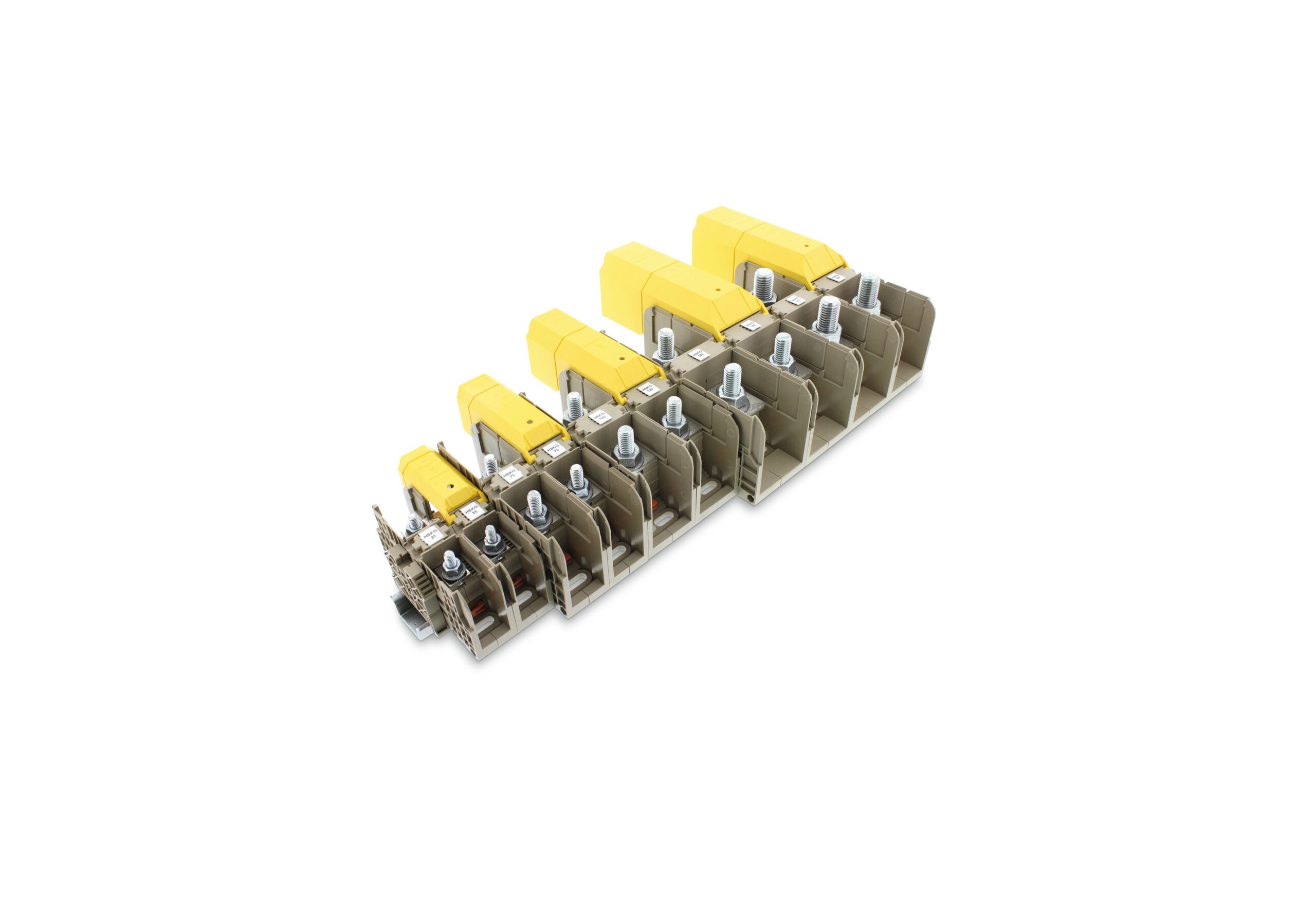

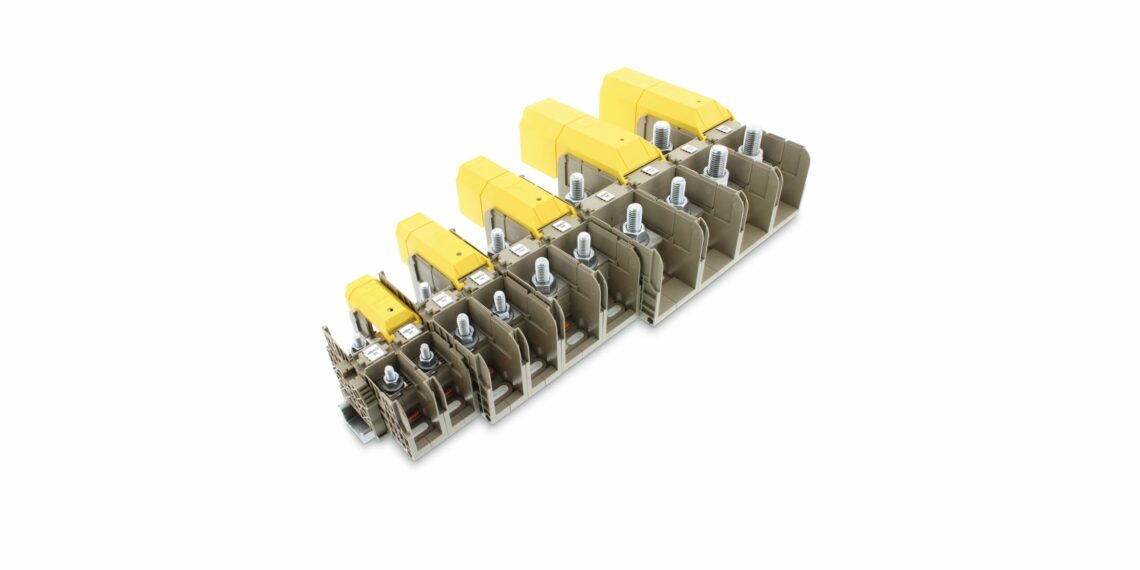

Siche­re Ver­bin­dun­gen für alle Anwen­dun­gen, bei denen Ener­gie über­tra­gen wird, das gewähr­leis­ten die Bol­zen­klem­men der Serie HSKG von CONTA-CLIP. Das Pro­gramm umfasst fünf unter­schied­li­che Klem­men­grö­ßen für Bemes­sungs­quer­schnit­te von 35 bis 300 Quadratmillimetern.

Die HSKG-Klem­men kön­nen auf Norm­trag­schie­nen TS 35 gemäß EN 60715 belie­big ange­reiht wer­den und eig­nen sich für Bemes­sungs­strö­me von 125 bis 520 Ampere bei einer Bemes­sungs­span­nung bis zu 1000 Volt. Je nach Lei­ter­quer­schnitt sind die Klem­men mit M6‑, M8‑, M10‑, M12- und M16-Gewin­de­bol­zen bestückt. Die Lei­ter wer­den mit vercrimp­ten Kabel­schu­hen am Gewin­de­bol­zen auf­ge­legt und durch Anzie­hen der Sechs­kant­mut­ter sicher mit der Strom­schie­ne ver­bun­den. Pro Gewin­de­bol­zen las­sen sich zwei Kabel­schu­he anschlie­ßen. Durch die Ver­wen­dung von Siche­rungs-/Spann­schei­ben und Kom­bi­mut­tern wer­den hohe Kon­takt­kraft, Rüt­tel­si­cher­heit und War­tungs­frei­heit erreicht, ein Nach­zie­hen der Mut­tern ist nicht nötig. Ein nied­ri­ger Span­nungs­fall und selbst-ver­lö­schen­des Mate­ri­al der Brand­schutz­klas­se V‑0 (UL 94) gewähr­leis­ten höchs­te Sicher­heit. Für die Poten­zi­al­ver­tei­lung sind Quer­ver­bin­dungs­schie­nen in 2- und 3‑poliger Aus­füh­rung erhält­lich. Zusätz­lich bie­tet CONTA-CLIP wei­te­res Zube­hör, das die Mon­ta­ge erleich­tert und die Sicher­heit erhöht: So sorgt die Kom­bi­na­ti­on der Klem­men mit den klapp­ba­ren Abde­ckun­gen ADH für ein hohes Maß an Berüh­rungs­schutz. Die Abde­ckung lässt sich ein­fach mon­tie­ren und ver­ras­tet beim Schlie­ßen sicher in den Sei­ten­wän­den der Bol­zen­klem­men. End­stüt­zen des Typs ES 35/K/ST, die die Trag­schie­ne beid­sei­tig über eine Stahl­kon­struk­ti­on kon­tak­tie­ren, geben dem Klem­men­leis­ten­auf­bau fes­ten Halt. Zur opti­ma­len Betriebs­mit­tel­kenn­zeich­nung bie­ten die Bol­zen­klem­men eine Auf­nah­me­flä­che für das CON­TA-CLIP-Beschrif­tungs­sys­tem Pocket-Maxi­card PMC.
