Schalt­schrän­ke mit groß­zü­gi­gem Einbauplatz

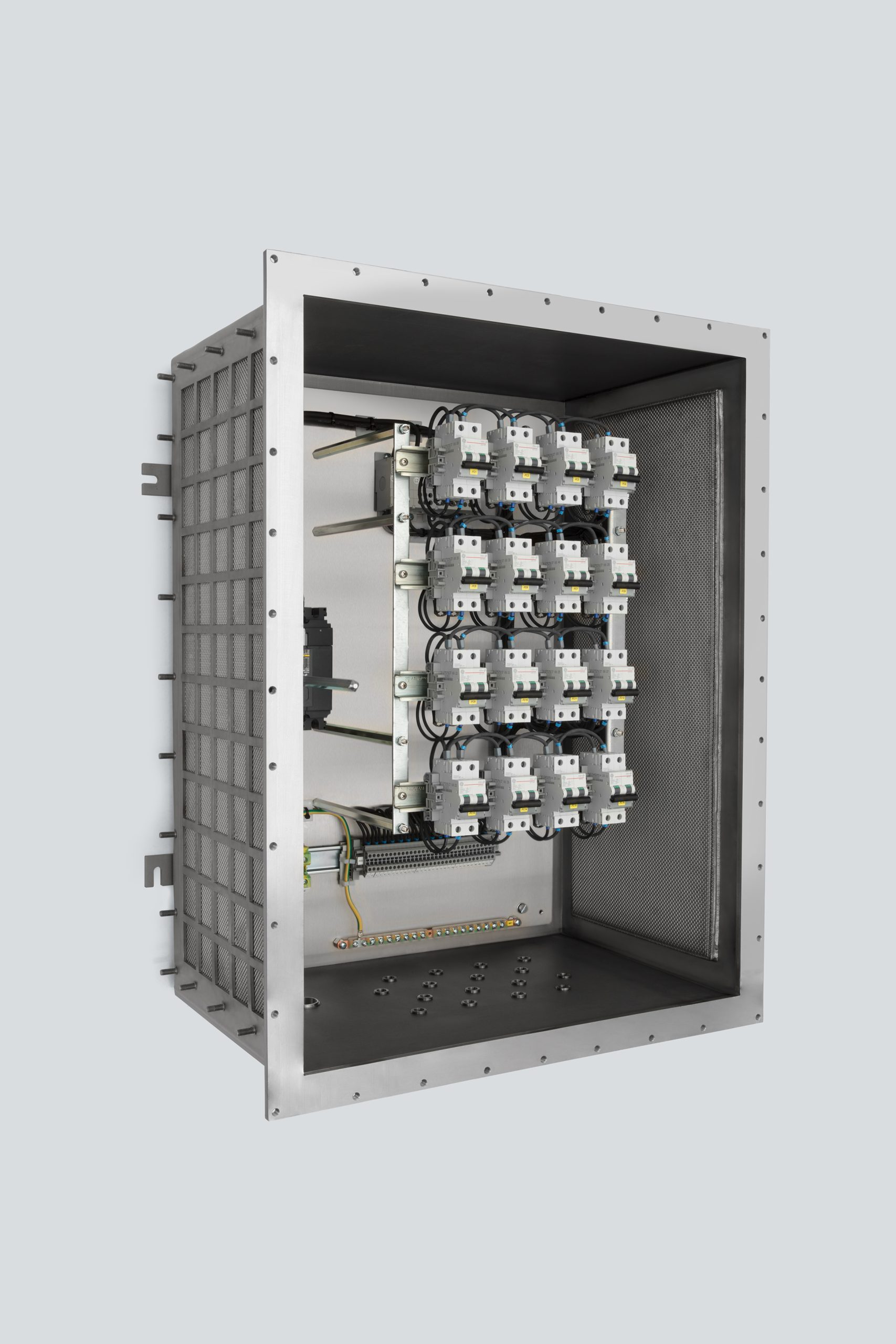

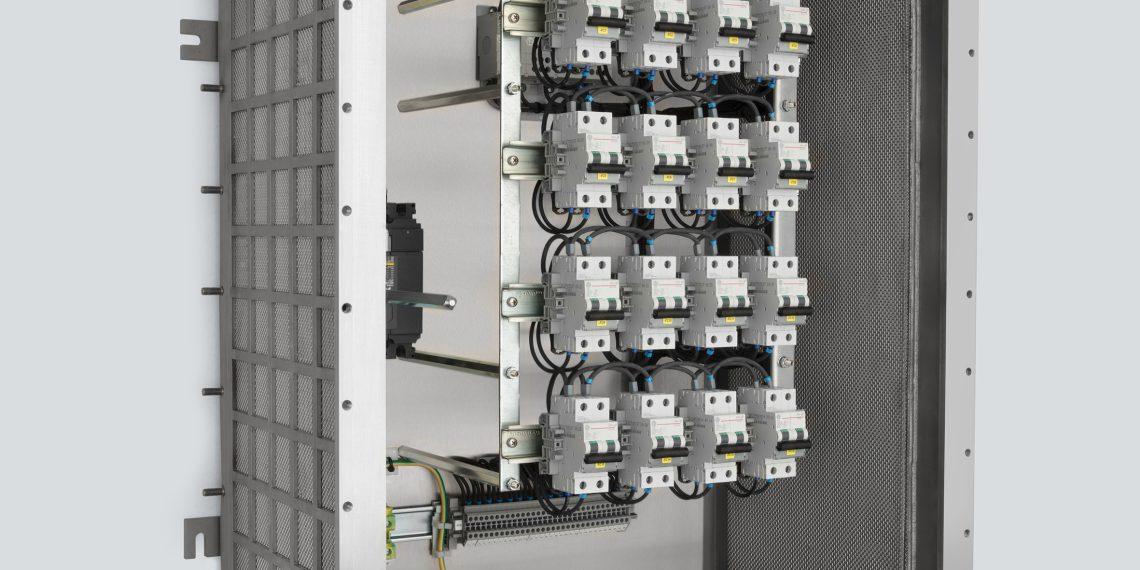

Auf der ACHEMA 2018 stell­te R. Stahl die neu­en, ein­zig­ar­ti­gen EXpres­su­re-Schalt­schrän­ke vor. Mit einer Wand­stär­ke von nur 2 mm ist EXpres­su­re als Ex d‑Lösung extrem leicht und sehr geräu­mig. Das erlaubt ganz neue Mög­lich­kei­ten im Auf­bau von Ex d‑Steuerungen und Ener­gie­ver­tei­lun­gen für die Zone 1 und Zone 2. So gelingt es bei­spiels­wei­se Trans­for­ma­to­ren und Fre­quenz­um­rich­ter in den EXpres­su­re-Schalt­schrank ein­zu­bau­en. Kom­ple­xe elek­tri­sche Steue­run­gen und Ver­tei­lun­gen, die bis­her auf meh­re­re klei­ne­re Ex d‑Gehäuse auf­ge­teilt wer­den muss­ten, kön­nen dank der „EXpressure“-Technologie jetzt in einem ein­zi­gen gro­ßen Schalt­schrank ver­drah­tet wer­den. Zudem kön­nen indus­tri­el­le Schalt­plä­ne für den EXpres­su­re-Schalt­schrank über­nom­men wer­den – die inno­va­ti­ve Gehäu­se­kon­struk­ti­on bie­tet damit enor­me Kos­ten­vor­tei­le. EXpres­su­re ver­wen­det Druck­ent­las­tungs­ele­men­te aus fei­nen Edel­stahl­dräh­ten, die zu einem mehr­schich­ti­gen Geflecht ver­webt sind.

Das Metall­ge­we­be ist durch­läs­sig für Gas, ver­hin­dert aber wirk­sam Zünd­durch­schlä­ge bei Explo­sio­nen. Es lei­tet zudem nur wenig Wär­me durch, so dass die Tem­pe­ra­tur der Außen­flä­chen unter dem Grenz­wert für die Tem­pe­ra­tur­klas­se T5 bleibt. Durch die Ent­las­tungs­ele­men­te wird frei­ge­setz­te Ener­gie schnell und hoch­ef­fi­zi­ent abge­baut: Der gemes­se­ne Spit­zen­druck in den neu­en Gehäu­sen liegt weit unter 1 bar – statt bei rund 10 bar wie in kon­ven­tio­nel­len, mas­si­ven Ex d‑Schaltschränken mit bis zu 30 mm star­ken Wän­den. Für die ers­ten vier Grö­ßen der neu­en Leer­ge­häu­se- und Schalt­schrank­se­rie 8280 von R. Stahl lie­gen die EU-Bau­mus­ter­prüf­be­schei­ni­gun­gen gemäß Atex bereits vor. Die Zer­ti­fi­zie­run­gen lau­ten Atex Ex db eb ia und IECEx Ex db eb ia sb. Der aktu­ell größ­te EXpres­su­re Ex d‑Schaltschrank hat die Abmes­sun­gen 1000 x 1400 x 700 mm (Brei­te x Höhe x Tie­fe) und 980 Liter Volu­men. Die aus Edel­stahl gefer­tig­ten Schalt­schrän­ke eig­nen sich für den Ein­satz im Umge­bungs­tem­pe­ra­tur­be­reich von ‑40 °C bis + 60 °C, sind kor­ro­si­ons­be­stän­dig und bie­ten die hohe Schutz­art IP66.
