Neue Ultra­schall-Sen­sor­fa­mi­lie im Hygienic-Design

Um siche­re Erzeug­nis­se zu gewähr­leis­ten, stel­len die Phar­ma- und Lebens­mit­tel­in­dus­trie ste­tig stei­gen­de hygie­ni­sche Anfor­de­run­gen an die in der Pro­duk­ti­on ein­ge­setz­ten Maschi­nen und ihre Kom­po­nen­ten. Mit den neu­en pms Ultra­schall­sen­so­ren hat micro­so­nic eine Sen­sor­fa­mi­lie in Anleh­nung an die EHEDG-Richt­li­ni­en und aus FDA-kon­for­men Mate­ria­li­en ent­wi­ckelt, die den höchs­ten hygie­ni­schen Anfor­de­run­gen gerecht wird.

„Bei der Her­stel­lung von Medi­ka­men­ten und Lebens­mit­teln ist eine siche­re und leich­te Rei­ni­gung der Anla­gen obers­tes Gebot“, weiß Johan­nes Schul­te, Geschäfts­füh­rer von micro­so­nic. Tech­ni­sche Kom­po­nen­ten, die in Pro­duk­ti­ons- und Ver­pa­ckungs­ma­schi­nen ver­baut wer­den, müs­sen sich naht­los ein­fü­gen und har­ten Umge­bungs­be­din­gun­gen eben­so wie inten­si­ven Rei­ni­gungs­pro­zes­sen standhalten.

Kom­pak­ter Ultra­schall­sen­sor mit aus­ge­klü­gel­ter Geo­me­trie in vie­len Varianten

Die aus­ge­fal­le­ne Geo­me­trie des Gehäu­ses erfüllt eine wich­ti­ge Anfor­de­rung des hygie­ne­ge­rech­ten Designs: Ganz gleich, ob der Sen­sor bei einer Füll­stands­mes­sung von oben nach unten oder beim Erfas­sen von Objek­ten hori­zon­tal mes­sen muss, in kei­ner Ein­bau­la­ge hat eine Gehäu­se­flä­che eine waa­ge­rech­te Aus­rich­tung. So ist in jeder Mon­ta­ge­si­tua­ti­on sicher­ge­stellt, dass Rei­ni­gungs­flüs­sig­kei­ten immer voll­stän­dig ablau­fen können.

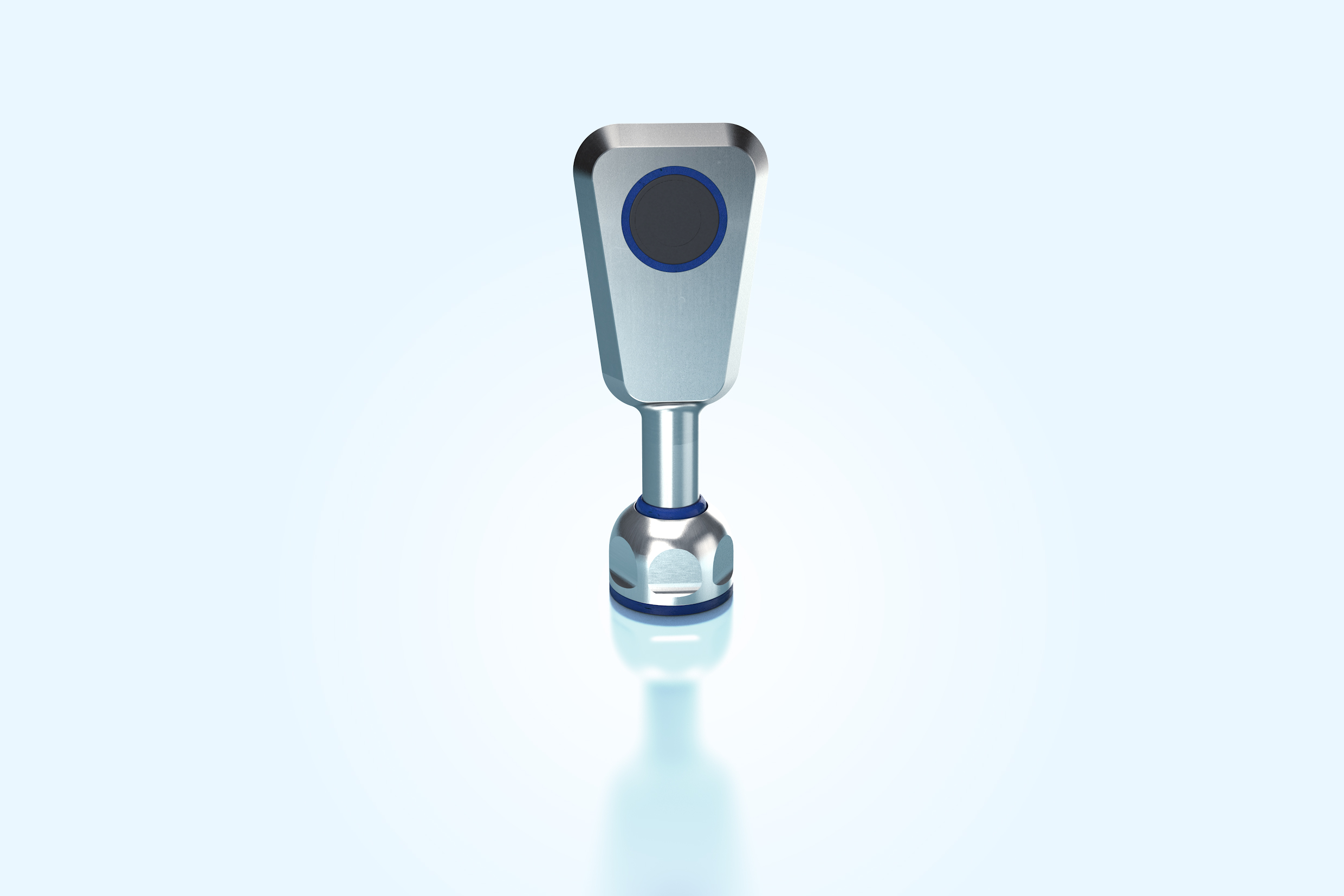

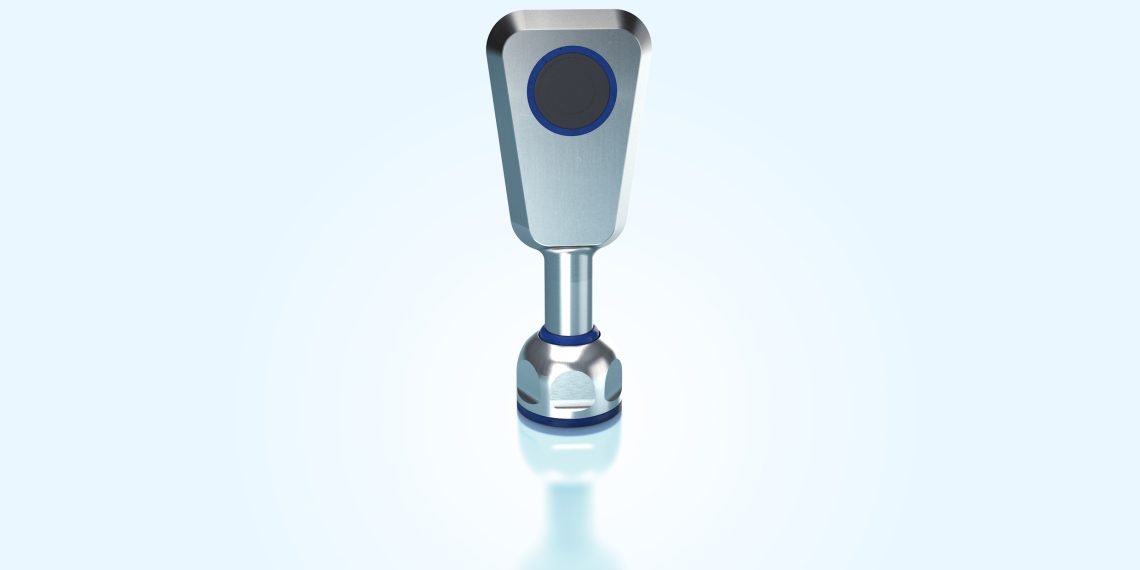

Der pms mit sei­nem Edel­stahl­ge­häu­se wur­de ohne Spal­ten und Schmutz­kan­ten kon­stru­iert und eig­net sich opti­mal auch für eine inten­si­ve Rei­ni­gung und Des­in­fek­ti­on. An den glat­ten Flä­chen des Sen­sors fin­den Bak­te­ri­en kei­nen Halt und Rei­ni­gungs­mit­tel lau­fen in jeder Ein­bau­po­si­ti­on voll­stän­dig ab. Der PTFE-gekap­sel­ter Ultra­schall­wand­ler schützt die Sen­sor­mem­bran vor che­misch-aggres­si­ven Rei­ni­gungs­mit­teln. Kabel kön­nen für eine hygie­ne­ge­rech­te Lösung außer­halb des Pro­zes­ses geführt werden.

Mit vier ver­schie­de­nen Tast­wei­ten decken die neu­en pms Ultra­schall­sen­so­ren einen brei­ten Mess­be­reich von 20 mm bis 1,3 m ab. Die Sen­so­ren sind mit einem Push-Pull-Schalt­aus­gang und IO-Link in der Ver­si­on 1.1 sowie mit Ana­log­aus­gang 0–10 V und 4–20 mA ver­füg­bar. Damit kann ein sehr brei­tes Spek­trum an unter­schied­li­chen Appli­ka­tio­nen abge­deckt werden.

In der Stan­dard­va­ri­an­te mit D12-Adap­ter­schaft kön­nen die pms-Sen­so­ren in einer Mon­ta­ge­schel­le oder einer Flansch­ver­schrau­bung mon­tiert wer­den. Mit dem D12-Bajo­nett­ver­schluss las­sen sich die Sen­so­ren schnell und kos­ten­güns­tig in eta­blier­te Befes­ti­gungs­sys­te­me ein­bau­en und genau­so schnell und werk­zeug­los austauschen.
