LSR-Spritz­gie­ßen für die Medi­zin­tech­nik perfektioniert

Die Her­stel­lung medi­zin­tech­ni­scher Pro­duk­te stellt höchs­te Anfor­de­run­gen hin­sicht­lich Erfas­sung, Ein­hal­tung und Doku­men­ta­ti­on der Pro­zess­da­ten. Das Spritz­gie­ßen von Flüs­sig-Sili­kon­kau­tschu­ken (LIM, Liquid Injec­tion Mol­ding) ist in die­sem Bereich eta­bliert, aber das Zudo­sie­ren von Addi­ti­ven und Far­ben konn­te bis­her Pro­ble­me berei­ten, weil eine ent­spre­chend fein­füh­li­ge Mes­sung und Rege­lung sowie die zuge­hö­ri­ge auto­ma­ti­sier­te Daten­er­fas­sung stan­dard­mä­ßig nicht ver­füg­bar waren. Mit der Markt­ein­füh­rung eines hoch prä­zi­se arbei­ten­den, selbst­re­geln­den Mehr­kom­po­nen­ten-Dosier­sys­tems schafft ELMET jetzt die Mög­lich­keit, sol­che Hür­den zu über­win­den und zugleich die Effi­zi­enz des Ein­sat­zes von Farb­pig­men­ten und Addi­ti­ven zu optimieren.

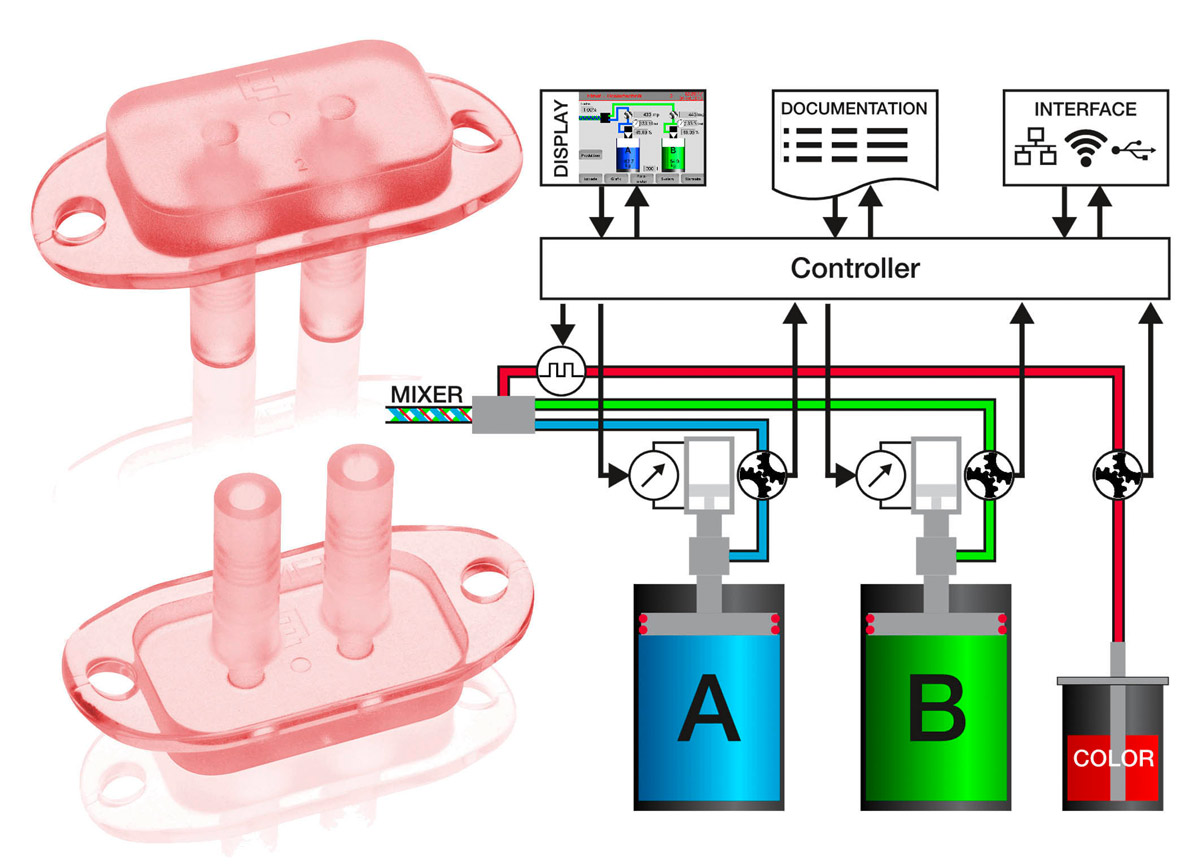

Zen­tra­les Ele­ment die­ser bahn­bre­chen­den Lösung ist ein hoch­auf­lö­sen­der Durch­fluss­mes­ser. Im geschlos­se­nen Regel­kreis in die Farb- und Addi­tiv­aus­tra­gung inte­griert, erfasst er die Men­ge des zuge­führ­ten Volu­mens mit einer Genau­ig­keit von 640.000 Inkre­men­ten pro Liter. Das Sys­tem ver­wen­det die­se prä­zi­sen Mess­wer­te, um die Zufüh­rung von Far­be und Addi­ti­ven exakt ent­spre­chend der per Touch­screen defi­nier­ten Vor­ga­be zu regeln, und zugleich stellt es die ent­spre­chen­den Wer­te für die Doku­men­ta­ti­on zur Verfügung.

Ins­be­son­de­re Ver­ar­bei­ter farb­lo­ser, funk­tio­na­ler Addi­ti­ve – dazu gehö­ren auch bestimm­te Wirk­stof­fe – pro­fi­tie­ren von die­ser prä­zi­sen Über­wa­chung der Dosie­rung. Optisch nicht erkenn­ba­re und damit mög­li­cher­wei­se unent­deck­te Abwei­chun­gen vom Soll, bei­spiels­wei­se auf Grund von Ver­schleiß, sich zuset­zen­der Sie­be oder ver­än­der­ter Eigen­schaf­ten (Vis­ko­si­tät) der Addi­tiv­char­ge, kön­nen hier signi­fi­kan­te Zusatz­kos­ten ver­ur­sa­chen und schlimms­ten­falls sogar gesund­heit­li­che Fol­gen für den End­an­wen­der haben. Basie­rend auf der exak­ten Volu­men­mes­sung sorgt das Sys­tem von ELMET dafür, dass die erfor­der­li­che Dosier­ge­nau­ig­keit ein­ge­hal­ten wird. Dazu regelt es die Auf­ga­be­men­ge kon­ti­nu­ier­lich so nach, dass sie mit dem ursprüng­lich erfass­ten und gespei­cher­ten Refe­renz­wert über­ein­stimmt. Erfolgt die­se Nach­re­ge­lung inner­halb bestimm­ter Tole­ran­zen, wird dies dem Bedie­ner signa­li­siert, um gege­be­nen­falls recht­zei­ti­ges Ein­grei­fen zu ermög­li­chen. Wer­den die­se Tole­ran­zen über­schrit­ten, unter­bricht das Sys­tem selbst­tä­tig die Pro­duk­ti­on, um Aus­schuss zu ver­mei­den bevor er ent­steht und damit Kos­ten zu sparen.

Der neue Durch­fluss­mes­ser ist Teil des umfang­reich aus­ge­stat­te­ten Mehr­kom­po­nen­ten-Dosier­sys­tems TOP 3000 S von ELMET für das Flüs­sig­si­li­kon-Spritz­gie­ßen, das mit beson­ders robus­ten und ener­gie­ef­fi­zi­en­ten pneu­ma­ti­schen Antrie­ben aus­ge­stat­tet ist und sich für 20-l- sowie für 200-l-Gebin­de eig­net. Das Sys­tem hält das Misch­ver­hält­nis der LSR-Kom­po­nen­ten A und B über den gesam­ten Fas­s­in­halt kon­stant und sorgt für eine Mate­ri­al­aus­nut­zung von über 99 %. Sei­ne maxi­ma­le För­der­leis­tung beträgt 2,5 l/min, wobei bis zu 10 % Farb­mit­tel zudo­siert wer­den kön­nen. Die zuge­hö­ri­gen Pro­zess­da­ten las­sen sich für jeden ein­zel­nen Schuss per USB‑, LAN oder WLAN-Schnitt­stel­le exportieren.

Das TOP 3000 S ist Teil des Eigen­pro­duk­te-Port­fo­li­os von ELMET, das auch voll­au­to­ma­ti­sier­te, hoch­prä­zi­se Spritz­gieß­werk­zeu­ge, elek­tro­nisch ein­stell­ba­re Kalt­ka­nal-Nadel­ver­schluss­dü­sen und Peri­phe­rie­pro­duk­te wie Rück­strom­sper­ren, Tauch­dü­sen, Sie­b­ad­ap­ter usw. umfasst. Damit und mit zuge­kauf­ten Spritz­gieß­ma­schi­nen aus der Pro­duk­ti­on aller nam­haf­ten Her­stel­ler erstellt das Unter­neh­men schlüs­sel­fer­ti­ge Kom­plett­sys­te­me für die Flüssigsilikon-Verarbeitung.
