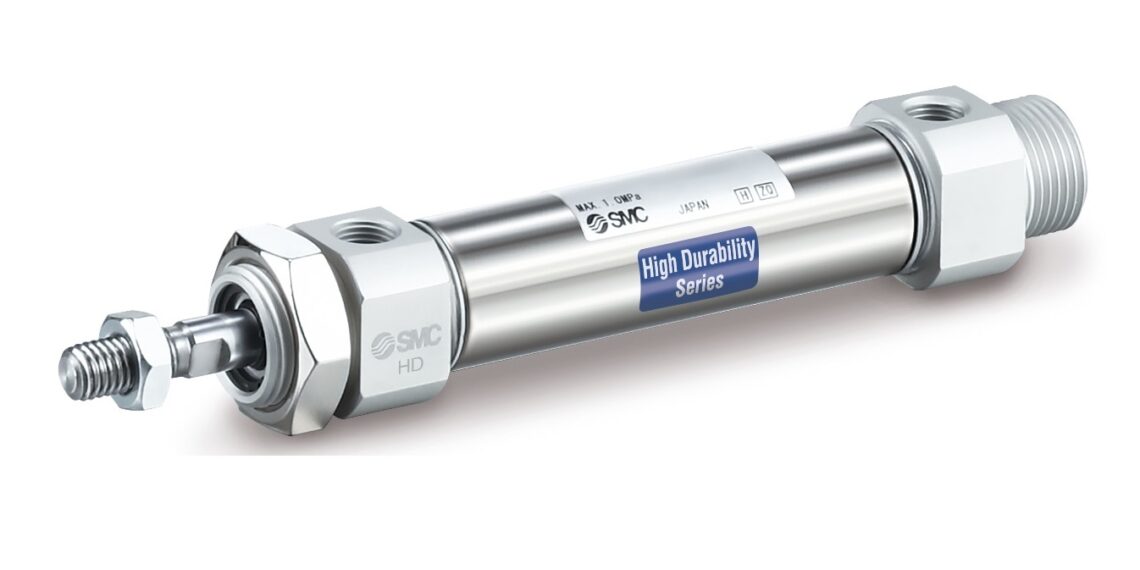

Lang­le­bi­ger dop­pel­wir­ken­der Druckluftzylinder

Druck­luft­zy­lin­der, die über einen mög­lichst lan­gen Zeit­raum durch­ge­hend betrie­ben wer­den sol­len, wer­den von Unter­neh­men ver­schie­de­ner Bran­chen bei diver­sen Anwen­dun­gen ein­ge­setzt. Benö­ti­gen die­se jedoch kur­ze War­tungs­in­ter­val­le etwa auf­grund einer gerin­gen Anzahl an mög­li­chen Zyklen, belas­tet das den Geld­beu­tel und bedeu­tet einen erhöh­ten Ersatz­tei­le­be­darf. Um die­sem Pro­blem ent­ge­gen­zu­wir­ken, hat SMC sei­ne Serie CM2 um die Serie CM2-XB24 erwei­tert, deren Lang­le­big­keit im Ver­gleich zum Stan­dard­mo­dell um das Vier­fa­che auf über 40 Mil­lio­nen Zyklen erhöht wur­de. Die­se ent­spricht neben meh­re­ren Opti­mie­run­gen in Sachen Rei­bung ansons­ten dem Stan­dard­mo­dell und spart so unter ande­rem durch die Kol­ben­stan­ge mit Innen­ge­win­de und die Gehäu­se­aus­füh­rung mit Gewin­de vor­ne Platz – und ver­fügt über eine hohe Fle­xi­bi­li­tät bei den Befestigungsoptionen.

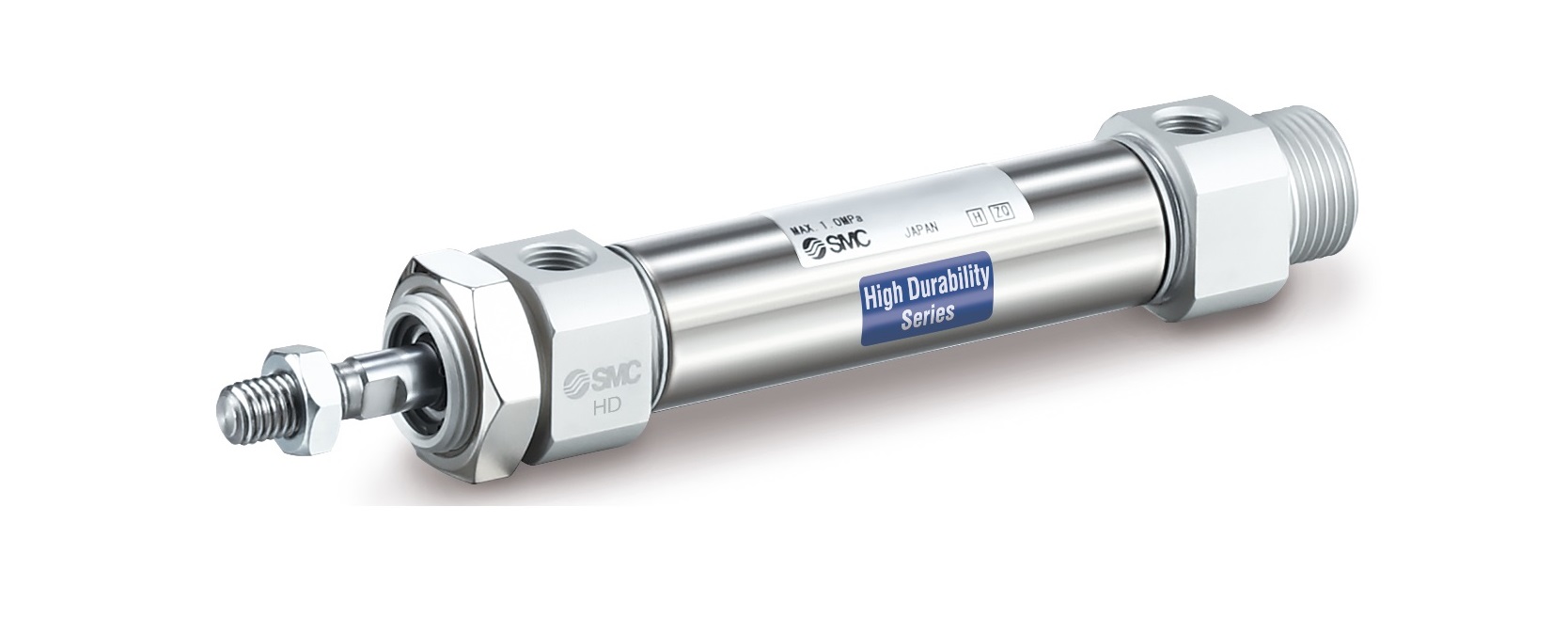

Der dop­pel­wir­ken­de Druck­luft­zy­lin­der der Serie CM2-XB24 mit elas­ti­scher Dämp­fung und ein­sei­ti­ger Kol­ben­stan­ge bie­tet ver­bes­ser­te Schmier- und Gleit­teil­werk­stof­fe sowie Tei­le­ab­mes­sun­gen mit einer im Ver­gleich zum Vor­gän­ger­mo­dell 4‑mal län­ge­ren Lebens­dau­er gemäß den spe­zi­fi­schen Prüf­be­din­gun­gen von SMC. Damit ver­län­gern sich die lang­fris­ti­gen Gleit­ei­gen­schaf­ten des Zylin­ders, wodurch die anfäng­li­chen Bedin­gun­gen län­ger bei­be­hal­ten wer­den. Durch die ver­bes­ser­ten Kom­po­nen­ten erhöht sich die Lang­le­big­keit der neu­en Serie auf über 40 Mil­lio­nen Zyklen, was sich in einer deut­li­chen Redu­zie­rung unvor­her­ge­se­he­ner Aus­fall­zei­ten bemerk­bar macht. Zudem ver­fügt die Serie über ein Eti­kett mit laser­gra­vier­tem „HD-Zei­chen“, das der leich­ten visu­el­len Iden­ti­fi­ka­ti­on dient und zudem vor Fäl­schun­gen schützt.

Wäh­rend die Serie dank der ver­schie­de­nen Opti­mie­run­gen sel­te­ner gewar­tet wer­den muss, ist sie auf­grund der iden­ti­schen Kon­struk­ti­on sowie der gleich­blei­ben­den Abmes­sun­gen mit dem Vor­gän­ger­mo­dell aus­tausch­bar. Zur Befes­ti­gung am Kol­ben­stan­ge­nen­de ste­hen vier Optio­nen zur Aus­wahl: ohne Befes­ti­gungs­ele­ment, mit Gelenk- oder Gabel­kopf oder am Kol­ben­stan­ge­nen­de. Beim Kol­ben­stan­gen­ge­win­de kön­nen Anwen­der außer­dem zwi­schen den Optio­nen beim Kol­ben­stan­ge­nen­de mit Außen- oder mit Innen­ge­win­de wäh­len, was die gesam­te Kon­struk­ti­on platz­spa­rend macht. Für die Mon­ta­ge bie­tet der Druck­luft­zy­lin­der zudem neben der Grund­aus­füh­rung mit dop­pel­sei­ti­gem Zen­trier­zap­fen 12 wei­te­re Vari­an­ten, unter ande­rem Fuß- und Schwenk­be­fes­ti­gung, Schwenkla­ger, Gabel­be­fes­ti­gung oder Flansch vorne/hinten. Dabei sind mit den ver­füg­ba­ren Kol­ben-Durch­mes­sern 20, 25, 32 und 40 Mil­li­me­ter Stan­dard­hü­be von 25, 50, 75, 100, 125, 150, 200, 250, 300 und ein maxi­mal her­stell­ba­rer Hub von 1000 Mil­li­me­ter möglich.

Für eine höhe­re Pro­zess­si­cher­heit kön­nen zudem bis zu zwei Signal­ge­ber am Zylin­der ange­bracht wer­den – ent­we­der als elek­tro­ni­scher Signal­ge­ber oder als Reed-Schal­ter. Im Fal­le eines Signal­ge­bers ist der Ein­satz bei einer Umge­bungs- und Medi­en­tem­pe­ra­tur von ‑10 bis 70 Grad Cel­si­us und ohne Signal­ge­ber von ‑10 bis 60 Grad Cel­si­us (jeweils ohne Gefrie­ren) mög­lich. Bei der Kol­ben­ge­schwin­dig­keit erreicht die Serie zwi­schen 50 bis 750 Mil­li­me­ter pro Sekun­de. Wäh­rend der Prüf­druck bei allen Kol­ben-Durch­mes­sern bei 1,5 Mega­pas­cal und der maxi­ma­le Betriebs­druck bei 1,0 Mega­pas­cal liegt, liegt der mini­ma­le Betriebs­druck bei allen Kol­ben-Durch­mes­sern bei 0,05 Mega­pas­cal. Sowohl das Außen- als auch das Innen­ge­win­de sind elas­tisch gedämpft und sind für eine zuläs­si­ge kine­ti­sche Ener­gie von 0,27 Joule (Kol­ben-Durch­mes­sern 20), 0,4 Joule (Kol­ben-Durch­mes­sern 25), 0,65 Joule (Kol­ben-Durch­mes­sern 32) sowie 1,2 Joule (Kol­ben-Durch­mes­sern 40) beim Außen­ge­win­de und 0,11 Joule (Kol­ben-Durch­mes­sern 20), 0,18 Joule (Kol­ben-Durch­mes­sern 25), 0,29 Joule (Kol­ben-Durch­mes­sern 32) und 0,52 Joule (Kol­ben-Durch­mes­sern 40) beim Innen­ge­win­de geeignet.
