Kon­takt­lo­se Ener­gie­über­tra­gung für Flurförderfahrzeuge

Free­Con Con­ta­ct­less von Weid­mül­ler ist als kon­takt­lo­se, war­tungs­freie Energie­übertragung aus­ge­legt und wur­de für ein brei­tes Anwen­dungs­spek­trum im industri­ellen Um­feld ent­wi­ckelt. Auch das auto­ma­ti­sier­te Auf­la­den mobi­ler Sys­te­me ist ein idea­les Ein­satz­ge­biet des inno­va­ti­ven Sys­tems, so kommt Free­Con Con­ta­ct­less bei Akku-Lade­sta­tio­nen für füh­rer­lo­se Gabel­stap­ler, Trans­port­sys­te­me oder Robo­ter zur Anwen­dung. Denn Free­Con Con­ta­ct­less über­trägt mit­tels induk­ti­ver Resonanz­kopplung eine Leis­tung von 240 Watt – 24 Volt DC / 10 Ampere – über einen Luft­spalt bis 5 Mil­li­me­ter kon­takt­los, bei einem Wir­kungs­grad bis 90 Prozent.

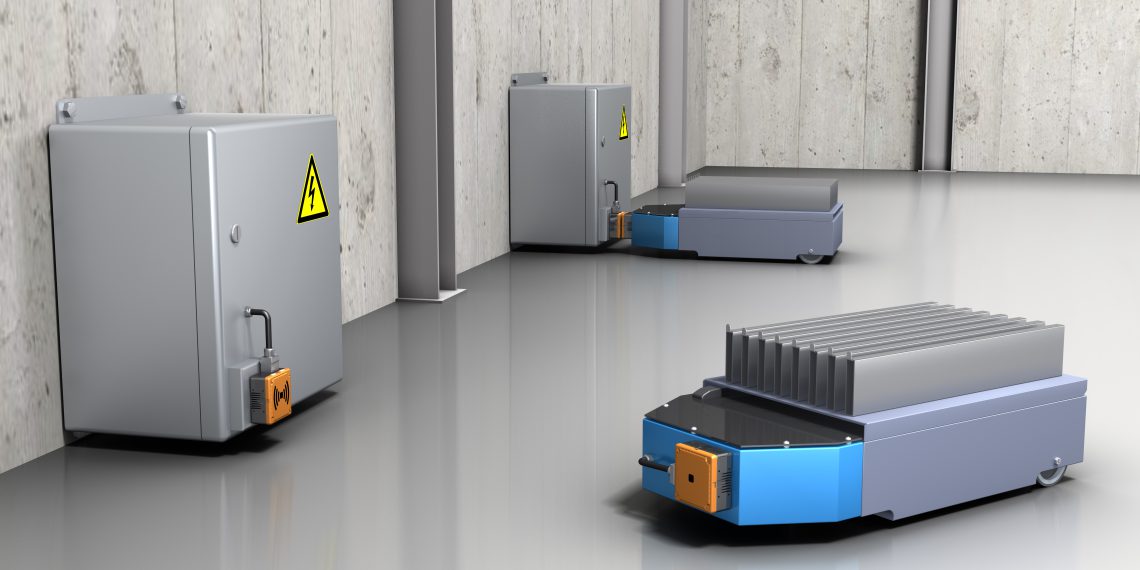

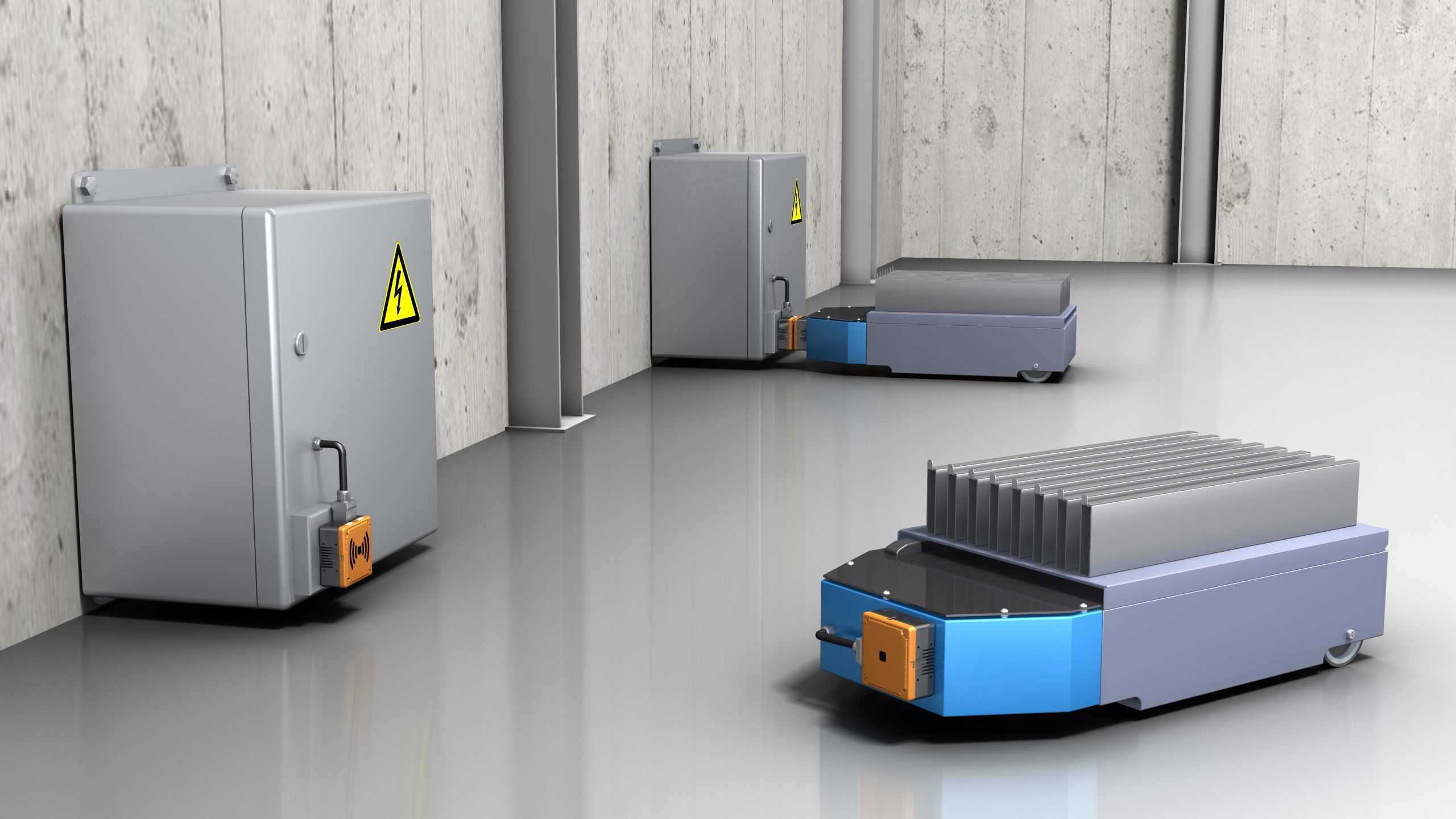

Auto­ma­ti­sche Trans­port­sys­te­me, wie sie heu­te in vie­len Lager- und Produktions­hallen zu fin­den sind, wickeln Arbei­ten ohne mensch­li­che Unter­stüt­zung ab. Ledig­lich zum Her­stel­len der Steck­ver­bin­dung, die für das Auf­la­den der Akkus erfor­der­lich ist, muss bis­lang ein Mit­ar­bei­ter zur Stel­le sein. Dank Free­Con Con­ta­ct­less kann nun auch die­ser manu­el­le Arbeits­schritt ent­fal­len: Dement­sprechend aus­ge­rüs­te­te, fah­rer­lo­sen Trans­port­sys­te­me bewe­gen sich – kurz bevor der Akku leer ist oder nach “Diens­ten­de” – eigen­stän­dig zur Lade­sta­ti­on. Das spart spür­bar Zeit und Kos­ten, folg­lich amor­ti­siert sich die Inves­ti­ti­on in Free­Con Con­ta­ct­less bin­nen kur­zer Zeit.

In der indus­tri­el­len Auto­ma­ti­sie­rung fin­det Ener­gie­über­tra­gung zumeist mit Steck­verbindern statt. Bei die­ser kon­ven­tio­nel­len Lösung füh­ren abge­brann­te, ver­bo­ge­ne oder ver­schmutz­te Kon­tak­te zu zeit- und kos­ten­in­ten­si­ven Pro­duk­ti­ons­aus­fäl­len. Dies gilt ins­be­son­de­re für Appli­ka­tio­nen, in denen häu­fi­ge Steck­zyklen erfor­der­lich sind oder wo beson­de­re Her­aus­for­de­run­gen an Pro­duk­te oder Pro­zes­se gestellt wer­den. Kom­men gleich meh­re­re Flur­för­der­ge­rä­te für den hori­zon­ta­len, ebenerdi­gen Trans­port von Gütern in weit­läu­fi­gen Hal­len oder Gebäu­den zum Ein­satz, be­grenzt das manu­el­le Auf­la­den der Akkus signi­fi­kant den Pro­zess­ab­lauf. Eine glei­chermaßen ele­gan­te, effi­zi­en­te und tech­nisch aus­ge­reif­te Lösung stellt Free­Con Con­ta­ct­less dar: Die kon­takt­lo­se Ener­gie­über­tra­gung auf Basis der induk­ti­ven Resonanz­kopplung erlaubt ver­schleiß­lo­se Ver­bin­dun­gen, die sich optio­nal sogar durch eine Glas­wand füh­ren las­sen. Die­se Tech­no­lo­gie ist fast über­all ein­setz­bar, so etwa auch in fes­tem und flüs­si­gem Mate­ri­al, sie dient aus phy­si­ka­li­schen Grün­den aber nicht für das Durch­drin­gen von Metall. Die kon­takt­lo­se Ener­gie­über­tra­gung via Free­Con Con­ta­ct­less stellt stets die elek­tri­sche Ver­sor­gung von Sen­so­ren und Akto­ren sicher.

Diver­se Eigen­schaf­ten ragen beson­ders her­aus. Free­Con Con­ta­ct­less ist der­zeit das ein­zi­ge Sys­tem am Markt, das via SPS-Steue­rung direkt schalt­bar ist, ohne ein zusätz­li­ches Schütz zu benö­ti­gen. Zudem baut das Ener­gie­über­tra­gungs­mo­dul mit einer Brei­te von 100 mm, einer Län­ge von 100 mm und einer Höhe von 47 mm sehr kom­pakt. Bei einer Leis­tung von 240 Watt sucht das der­zeit kleins­te Gerät am Markt sei­nes­glei­chen. Aus­ge­führt in hoher Schutz­art IP 65 ver­fügt Free­Con Con­ta­ct­less außer­dem über fle­xi­ble Mon­ta­ge­op­tio­nen wie Direkt­mon­ta­ge oder Befestigungs­win­kel. Free­Con Con­ta­ct­less arbei­tet ver­schleiß- und war­tungs­frei, erhöht also die An­lagenverfügbarkeit, redu­ziert Ser­vice­ein­sät­ze und mini­miert Wartungskosten.

Das Sys­tem über­zeugt mit hoher Fle­xi­bi­li­tät und belie­bi­ger Annä­he­rungs­op­ti­on – dank kon­taktloser Über­tra­gung mit­tels induk­ti­ver Reso­nanz­kopp­lung. So lässt sich die Sekundär­seite, im Gegen­satz zum Steck­ver­bin­der, aus belie­bi­gen Rich­tun­gen zur Pri­mär­sei­te her­an­füh­ren und zusätz­lich auch rotie­ren. Die ziel­ge­naue Kopp­lung des Sys­tems erfolgt durch eine prä­zi­se Po­sitionskontrolle, genannt „vor­ei­len­des Pai­ring“. Sobald sich bei­de Modu­le gegen­überstehen, ist die Ver­bin­dung her­ge­stellt. Eine auto­ma­ti­sche Ver­bin­dung kann direkt via SPS-Steue­rung erfolgen.

Gegen­über ver­gleich­ba­ren Lösun­gen am Markt erzielt Weid­mül­ler mit Free­Con  Con­ta­ct­less die dop­pel­te Leistungs­dichte und einen deut­lich höhe­ren Wirkungsgrad.

Ein inno­va­ti­ves Wär­me­ma­nage­ment und der hohe Wir­kungs­grad ermög­li­chen die beson­ders hohe Leistung.
