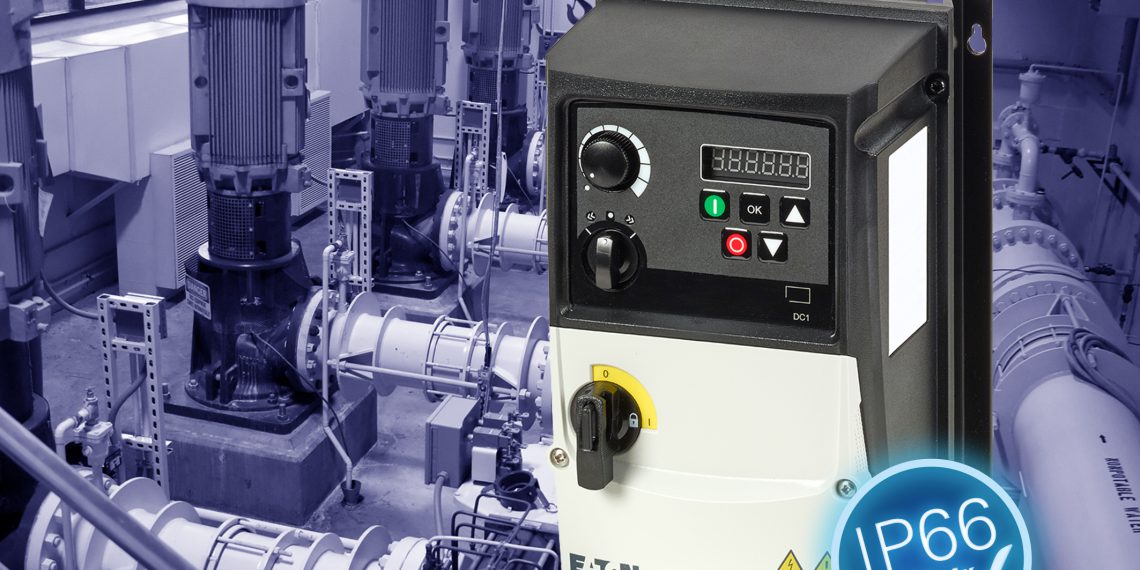

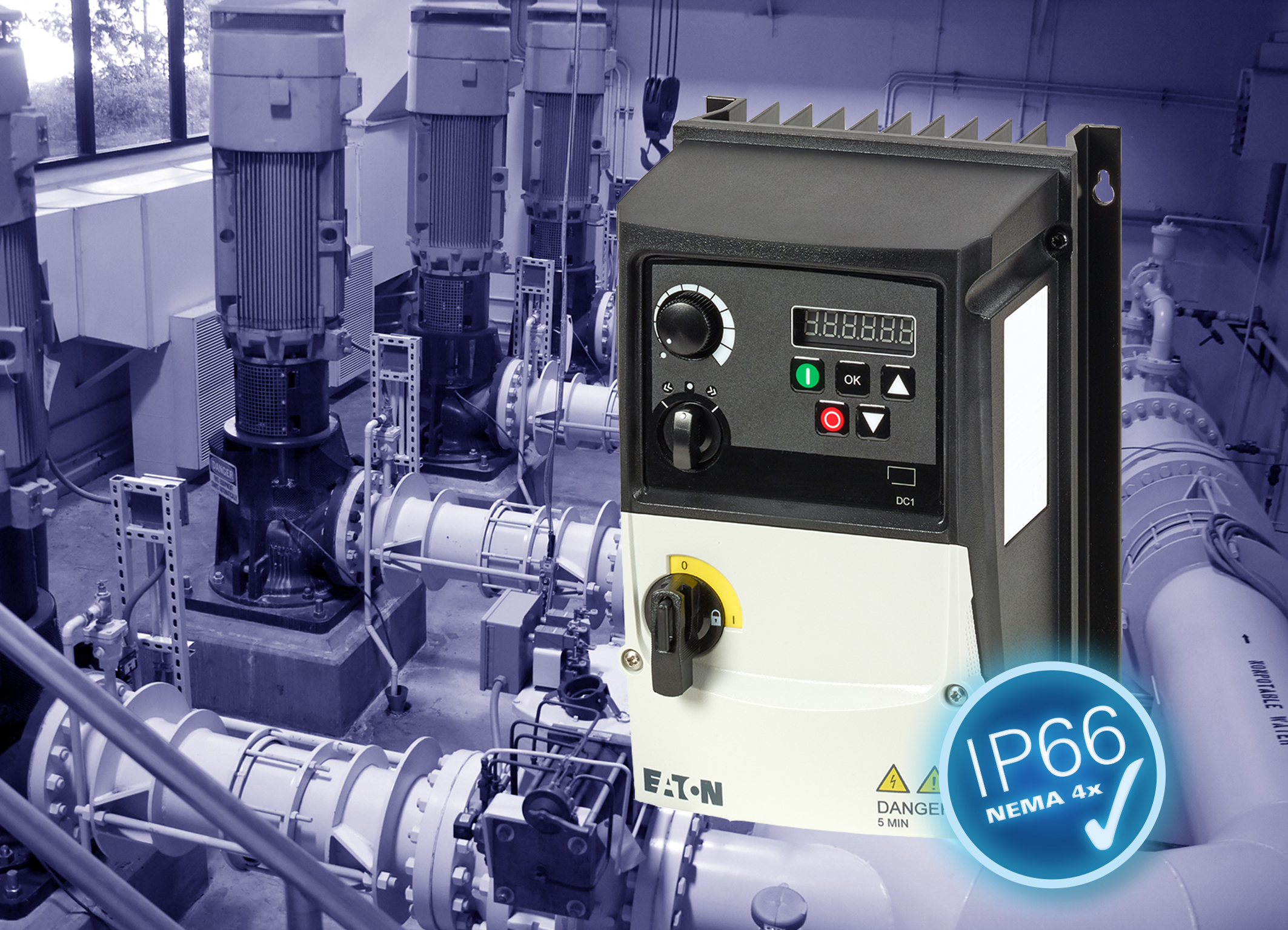

Kom­pak­ter Fre­quenz­um­rich­ter DC1

Das Ener­gie­ma­nage­ment­un­ter­neh­men Eaton hat die Gerä­te der kom­pak­ten Fre­quenz­um­rich­ter-Bau­rei­he DC1 in Schutz­art IP66 über­ar­bei­tet, so dass sie jetzt noch mehr Ein­satz­mög­lich­kei­ten bie­ten: Das Sor­ti­ment wur­de um eine wei­te­re Bau­grö­ße ergänzt und umfasst ab sofort Gerä­te in vier Bau­grö­ßen – bis 22 kW bei 400 V (drei­pha­si­ger Ein­gang). Gleich­zei­tig ver­fügt das DC1-Port­fo­lio nun über ein „Out­door Rating“. Das beschei­nigt ihnen eine hohe UV-Bestän­dig­keit, so dass sie auch ohne ein Über­dach im Außen­be­reich ein­ge­setzt wer­den können.
Der DC1 ist der schon seit Jah­ren bewähr­te, kom­pak­te Fre­quenz­um­rich­ter in der PowerXL-Fami­lie des Ener­gie­ma­nage­ment­un­ter­neh­mens Eaton. Er wur­de spe­zi­ell für ein­fa­che Anwen­dun­gen wie Lüf­ter, Pum­pen und För­der­ein­rich­tun­gen ent­wi­ckelt. Mit 14 Basis­pa­ra­me­tern sind die DC1 Fre­quenz­um­rich­ter schnell in Betrieb genom­men, die Para­me­trie­rung kann dabei auch über die Smart­pho­ne-App drive­s­Con­nect mobi­le erfol­gen. Alle Gerä­te ver­fü­gen zudem über CANopen- und Mod­bus RTU-Schnitt­stel­le. Der DC1 steu­ert hoch­ef­fi­zi­en­te Moto­ren, wie IE4 Asychron‑, Permanentmagnet‑, Syn­chron­re­luktanz- oder Brush­less-DC-Moto­ren. Als Steue­rungs­ar­ten ste­hen dabei wahl­wei­se die U/f‑Steuerung oder die sen­sor­lo­se Vek­tor­re­ge­lung zur Ver­fü­gung. Der eben­falls inte­grier­te PI-Reg­ler gestat­tet den Auf­bau eines Regel­krei­ses. Alle Typen sind mit einer 7‑Segment Anzei­ge aus­ge­stat­tet und wahl­wei­se mit inte­grier­tem EMV-Fil­ter oder Brems-Chop­per ver­füg­bar. Ein­fa­che, auf­steck­ba­re Erwei­te­rungs­mo­du­le bie­ten die Mög­lich­keit, z. B. die Anzahl der I/Os zu erwei­tern. Neben der Schutz­klas­se IP20 für den Ein­bau in einem Schalt­schrank sind die DC1 Gerä­te auch in hoher Schutz­art IP66 erhält­lich. Die robus­ten Gerä­te kön­nen damit außer­halb des Schalt­schranks direkt neben dem Motor oder an der Maschi­ne mon­tiert werden.
Mit dem Out­door Rating sind die IP66-Gerä­te jetzt nicht nur vor Was­ser und Nie­der­schlag geschützt, son­dern auch vor Son­nen­ein­strah­lung. So kön­nen die DC1-Fre­quenz­um­rich­ter auch pro­blem­los im Gar­ten­bau und in der Land­wirt­schaft oder bei HVAC-Appli­ka­tio­nen ein­ge­setzt wer­den – ohne zusätz­li­che Schutz­maß­nah­men wie einem Über­dach. Dabei konn­te die Bau­tie­fe der neu­en IP66-Gerä­te sogar noch redu­ziert wer­den. Der Deckel ist fle­xi­bel gestalt­bar, so dass zum Bei­spiel Befehls- und Mel­de­ge­rä­te der RMQ-Fami­lie von Eaton mon­tiert wer­den kön­nen. Die DC1-Gerä­te des IP66-Sor­ti­ments sind optio­nal mit Bedien­ele­men­ten für eine Vor-Ort-Steue­rung erhält­lich. Zudem ver­fü­gen sie jetzt über einen Dai­sy-Chain RJ45-Anschluss: Dar­an kön­nen zum Bei­spiel ein Para­me­trier­stick und die Kom­mu­ni­ka­ti­ons­lei­tun­gen ange­schlos­sen wer­den. Mit dem Para­me­trier­stick lässt sich über die RJ45-Schnitt­stel­le zudem eine Blue­tooth-Ver­bin­dung zum DC1 auf­zu­bau­en, was z. B. die Para­me­trie­rung mit­tels der App drive­s­Con­nect mobi­le ermöglicht.
