High­speed Erken­nung von Ein­weg­pfand­sym­bol auf Fla­schen und Dosen

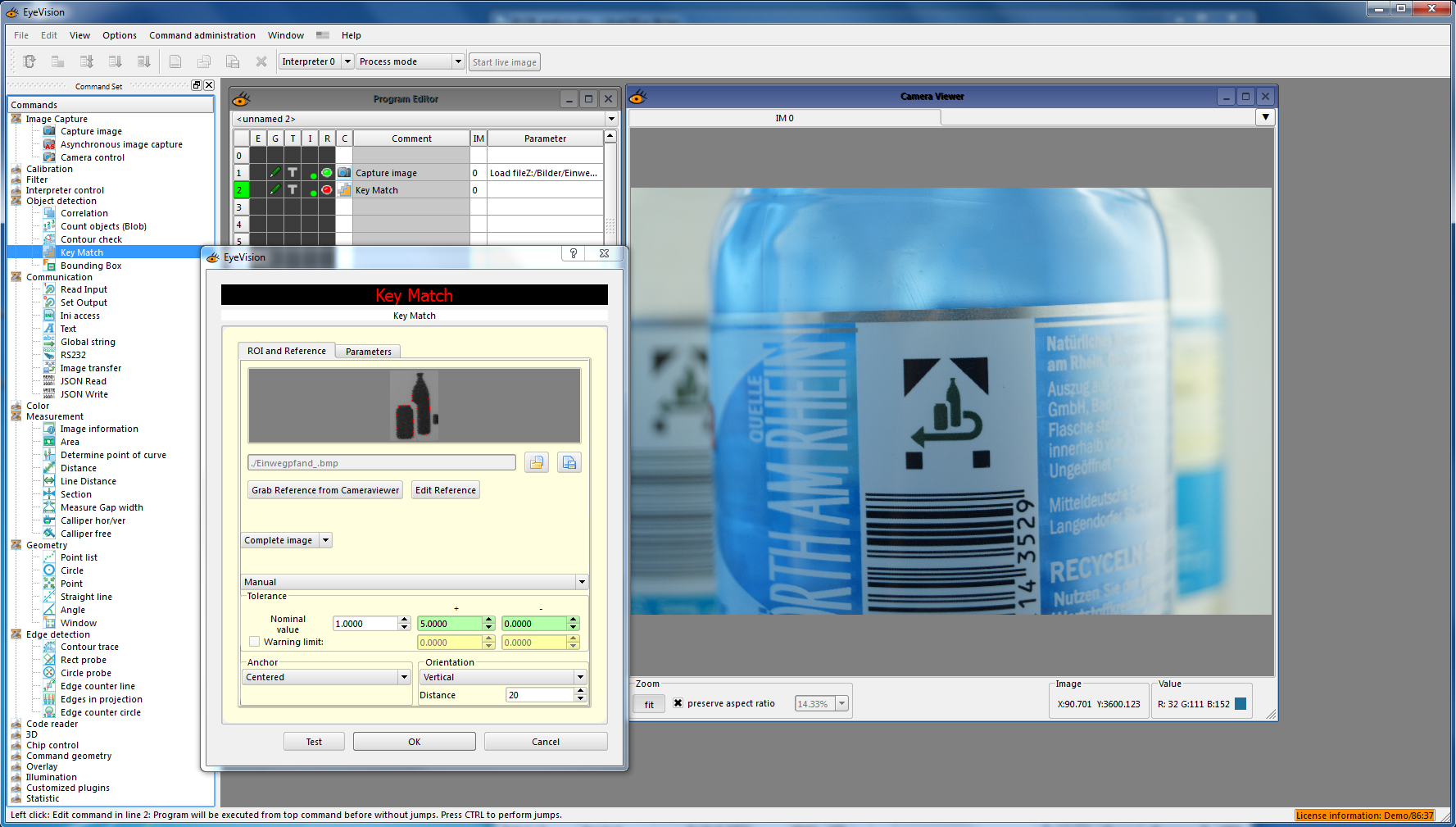

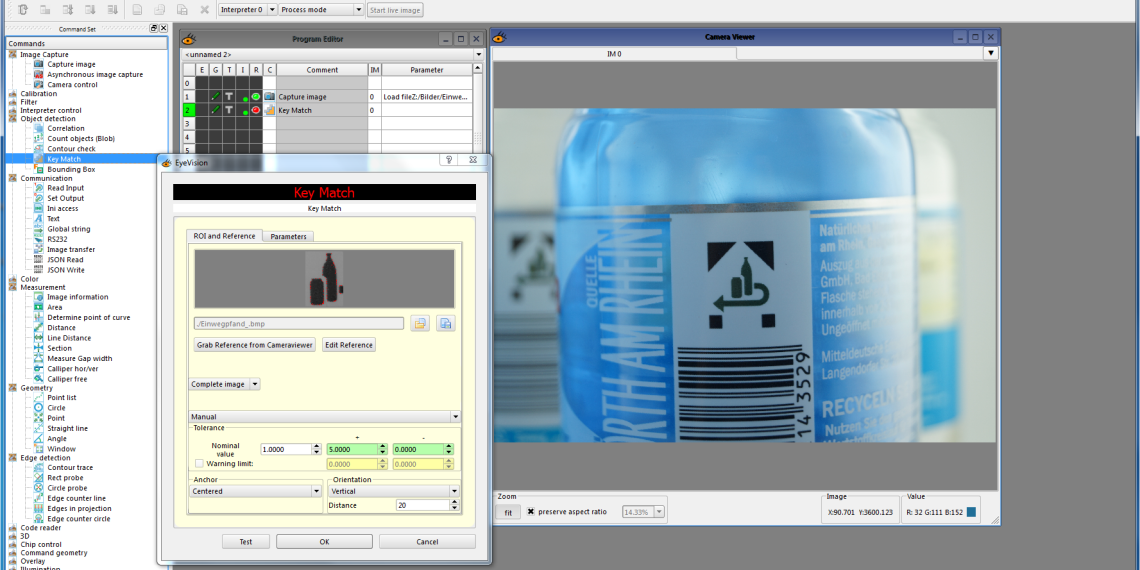

Mit der Eye­Vi­si­on Bild­ver­ar­bei­tungs­soft­ware und der EVT Hard­ware las­sen sich ein­fa­che und schnel­le Rück­ga­be­sys­te­me für Pfand­fla­schen und ‑dosen rea­li­sie­ren. Die Soft­ware ver­fügt über den Kon­tur­kor­re­la­ti­ons­be­fehl Key­Match, wel­cher Mus­ter egal in wel­cher Dreh­la­ge und Posi­ti­on, sowie auch unvoll­stän­di­ge Mus­ter wie­der erkennt. Das heißt, nach einem ein­ma­li­gen Ein­ler­nen der Mus­ter, wie z.B. dem Ein­weg­pfand­sym­bol, kann die­ses, auch wenn es defekt ist, wie­der erkannt werden.

In Kom­bi­na­ti­on mit der Soft­ware las­sen sich, basie­rend auf Stan­dard-Embed­ded­sys­te­men mit quad­Core ARM CPU und dem Image Cap­tu­re & IO Board (ICIO Board) von EVT, leis­tungs­fä­hi­ge und preis­güns­ti­ge Rück­ga­be­sys­te­me erstellen.

Das ICIO ist ein Auf­satz­board und ver­fügt über 4 Ein- und 4 Aus­gän­ge, 12 – 24 V IO Span­nung, Giga­bit Ether­net und zwei Kame­ra­schnitt­stel­len für Remo­te-Ver­wen­dung. Die kom­plet­te Aus­wer­tung der Eye­Vi­si­on Soft­ware fin­det kom­plett „on-board“ statt. Dies bedeu­tet, dass kei­ne exter­nen Ein­hei­ten not­wen­dig sind.

Mit einem opti­mier­ten Sen­sor­kopf für die­se Platt­for­men kön­nen in unter­schied­li­chen Spek­tral­be­rei­chen par­al­lel Bil­der ein­ge­zo­gen wer­den. Dies bie­tet die Basis für eine siche­re Erken­nung und Lesung.

Selbst unvoll­stän­di­ge und defek­te Sym­bo­le las­sen sich erken­nen — nicht zuletzt durch eine aus­rei­chen­de Beleuch­tung mit der Brain­Light Indus­trie­be­leuch­tung. Selbst bei höchs­ter Geschwin­dig­keit wird eine Erken­nung der Labels gewährleistet.

Die Brain­Light Beleuch­tung kann von der Eye­Vi­si­on Soft­ware aus gesteu­ert wer­den, dadurch kön­nen Beleuch­tungs­mus­ter ein­ge­spei­chert und nach einem Neu­start wie­der auf­ge­ru­fen wer­den, sowie auch die Hel­lig­keit der LEDs gedimmt werden.

Die Eye­Vi­si­on Soft­ware sichert sowohl die Bil­d­er­ken­nung mit dem Key­Match Befehl als auch die aus­rei­chen­de Beleuch­tung durch die Brain­Light Serie.
