Flä­chen durch Mehr­lings­an­la­gen umwelt­ge­recht entwässern

Die Mün­chen Kli­nik Bogen­hau­sen hat über­re­gio­na­le Bedeu­tung und zählt zu den größ­ten Kran­ken­häu­sern der Lan­des­haupt­stadt. Im Rah­men einer Moder­ni­sie­rung und eines Erwei­te­rungs­baus wird das Kli­ni­kum mit einem hoch­mo­der­nen OP-Bereich aus­ge­stat­tet und bie­tet über 1.000 Bet­ten. Im Zuge der Moder­ni­sie­rung wur­de auch die Ent­wäs­se­rung des Nie­der­schlags­was­sers neugestaltet.

Regen­was­ser von stark belas­te­ten Flä­chen reinigen

Rund 3.400 m² ver­sie­gel­te und teils stark ver­schmutz­te Ver­kehrs­flä­chen, dar­un­ter ein Heli­ko­pter­lan­de­platz sowie knapp 4.000 m² Dach­flä­chen sind zu ent­wäs­sern. Die Regen­was­ser­ab­flüs­se wer­den über eine Rigo­len-Ver­si­cke­rung in den natür­li­chen Was­ser­kreis­lauf des Grund­was­sers zurück­ge­führt. Vor der Ein­lei­tung in den Boden muss das Was­ser gerei­nigt und von Schad­stof­fen befreit werden.

Abteuf­schäch­te machen nach­träg­li­chen Ein­bau der Fil­ter­an­la­ge erforderlich

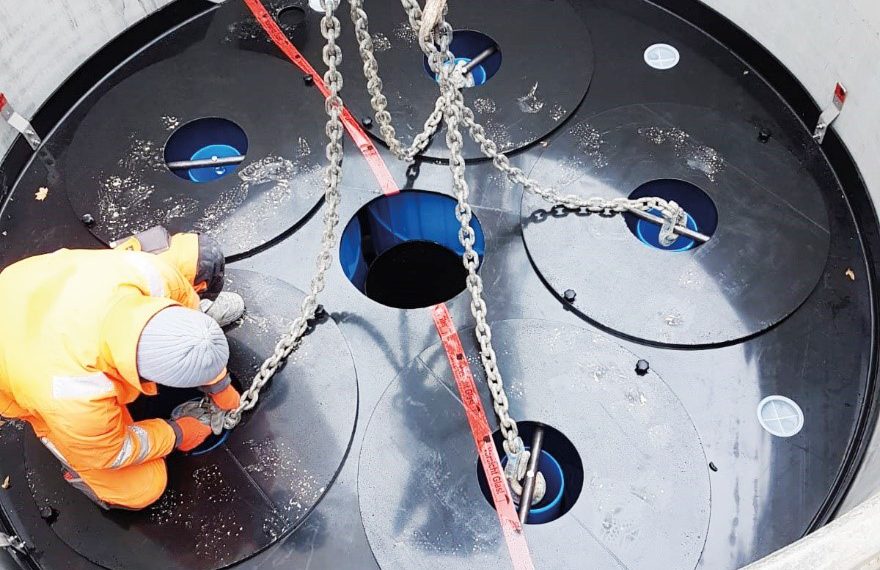

Pro­jek­te die­ser Grö­ßen­ord­nung bedür­fen einer auf­wen­di­gen Pla­nung. In die­sem Fall war zu berück­sich­ti­gen, dass der Unter­grund für die Ver­si­cke­rung größ­ten­teils aus Isar-Kies besteht. Dadurch war lan­ge unklar, ob man die Beton­schäch­te für Regen­was­ser­be­hand­lungs­an­la­gen stan­dard­mä­ßig set­zen kann. Man ent­schied sich für Abteuf­schäch­te, die Stück für Stück in den Unter­grund ein­ge­bracht wer­den, ohne dass das umlie­gen­de locke­re Erd­reich mit Isar-Kies nach­rut­schen kann. Übli­cher­wei­se wer­den Was­ser­be­hand­lungs­an­la­gen kom­plett mit dem Schacht in den Boden gebracht. Beim Abteu­fen ist dies nicht mög­lich. Daher ent­schied man sich bei der Was­ser­be­hand­lung für das 3P Hydro­sys­tem. Ein­zig­ar­tig ist, dass die gesam­te Fil­ter­ein­heit pro­blem­los nach­träg­lich in den bereits in den Boden abge­teuf­ten Schacht ein­ge­setzt wer­den kann.

Sedi­men­ta­ti­on, Fil­tra­ti­on, Adsorp­ti­on und che­mi­sche Fällung

Rei­ni­gungs­tech­nisch wur­de die Anla­ge als Hydro­sys­tem-Fünf­lings­an­la­ge und als Zwil­lings­an­la­ge auf­ge­teilt. Das Sys­tem kom­bi­niert Sedi­men­ta­ti­ons­pro­zes­se mit einer Fil­ter­stu­fe. So wird das Regen­was­ser durch Sedi­men­ta­ti­on, Adsorp­ti­on, Fil­tra­ti­on und che­mi­sche Fäl­lung gerei­nigt. Ein hydro­dy­na­mi­scher Abschei­der bewirkt die Sedi­men­ta­ti­on von Fest­stof­fen in einem radia­len Strö­mungs­re­gime, das durch Sekun­där­strö­mun­gen geprägt ist. Dadurch gelan­gen Fest­stof­fe in einen unter dem Abschei­der­trich­ter ange­ord­ne­ten strö­mungs­be­ru­hig­ten Schlammfang.
Über dem Abschei­de­raum sind je vier Fil­ter­ele­men­te ange­ord­net. Das Was­ser wird im Auf­strom­ver­fah­ren hin­durch­ge­lei­tet. Dabei ent­fer­nen die Fil­ter Schad­stof­fe wie Schwer­me­tal­le, Mine­ral­öl­koh­len­was­ser­stof­fe und poly­zy­kli­sche aro­ma­ti­sche Koh­len­was­ser­stof­fe aus dem Nie­der­schlags­was­ser. Auch Nähr­stof­fe wie Phos­pha­te wer­den gebun­den. Die Qua­li­tät des gerei­nig­ten Was­sers ist so hoch, dass es direkt in die Ver­si­cke­rung oder jeden ande­ren Vor­flu­ter ein­ge­lei­tet wer­den kann. Zusätz­lich wur­de noch eine rei­ne Sedi­men­ta­ti­ons­an­la­ge 3P Hydro­s­hark der Dimen­si­on DN 1.500 für die Rei­ni­gung der Abflüs­se von weni­ger belas­te­ter Flä­chen eingesetzt.

Mini­ma­ler Platz­be­darf durch Ein­bau unter Verkehrsflächen

Die 3P Tech­nik Hydro­sys­tem-Anla­gen benö­ti­gen kei­nen zusätz­li­chen Platz auf dem Grund­stück oder im Stra­ßen­raum, da sie unter der Ver­kehrs­flä­che ein­ge­baut wer­den kön­nen. Sie eig­nen sich für Regen­was­ser­ab­flüs­se von allen Flä­chen wie Dächer, Ver­kehrs­flä­chen oder Indus­trie­grund­stü­cke. Die Rei­ni­gungs­leis­tung ist so aus­ge­legt, dass sie die Anfor­de­run­gen des Merk­blatts DWA‑M 153, des Arbeits­blatts DWA‑A 102 und des Trenn­erlas­ses NRW sicher einhält.
