Ein­fa­che Echt­zeit­über­wa­chung von Elektromotoren

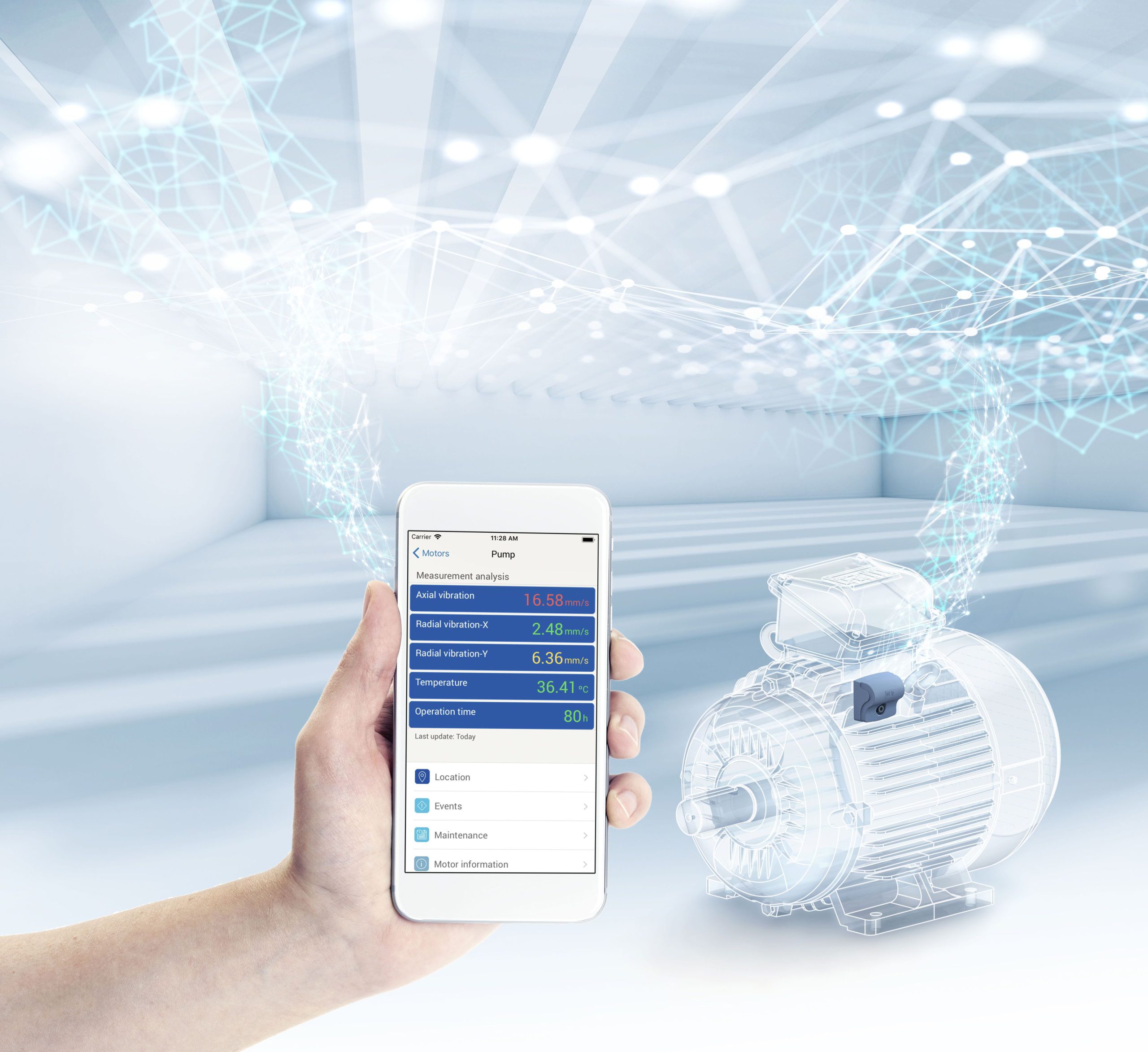

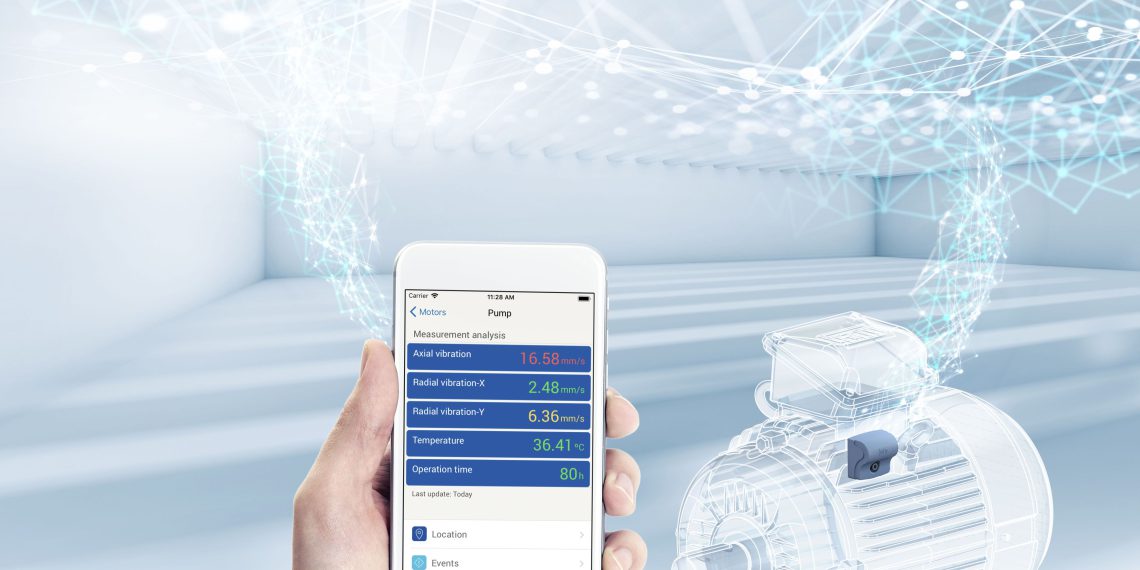

WEG, ein Anbie­ter von Antriebs­tech­nik, hat mit dem WEGg Motor Scan eine Lösung für die Fern­über­wa­chung von Elek­tro­mo­to­ren ent­wi­ckelt. Auf der Ache­ma 2018 wur­de die Con­di­ti­on-Moni­to­ring-Lösung erst­mals in Deutsch­land prä­sen­tiert. Der Motor Scan ermög­licht auf kos­ten­ef­fi­zi­en­te Wei­se die Echt­zeit-Über­wa­chung von WEG-Elek­tro­mo­to­ren über eine intel­li­gen­te Gerä­te-App, die für Android und iOS zur Ver­fü­gung steht. Über die App kann eine belie­bi­ge Anzahl von Moto­ren über­wacht wer­den. Auf Basis der aus­ge­le­se­nen Betriebs­da­ten kön­nen Anla­gen­be­trei­ber und Instand­hal­ter vor­beu­gen­de oder vor­aus­schau­en­de War­tungs­maß­nah­men (Pre­ven­ta­ti­ve bzw. Pre­dic­ti­ve Main­ten­an­ce) pla­nen. Dies trägt zu einer ver­län­ger­ten Lebens­dau­er der Moto­ren und einer erhöh­ten Anla­gen­ver­füg­bar­keit bei.

Con­di­ti­on Moni­to­ring für indus­tri­el­le Anwendungen

Mit Dimen­sio­nen von 44 x 38 x 25 mm lässt sich Motor Scan an WEG-Elek­tro­mo­to­ren in IEC-Bau­grö­ße 63 bis 450 nach­träg­lich als Retro­fit befes­ti­gen. Er misst neben der Ober­flä­chen­tem­pe­ra­tur und Betriebs­dau­er auch die Vibra­tio­nen des Motors. Dies wird durch eine 3‑Ach­sen-Schwin­gungs­mes­sung von bis zu 3 kHz ermög­licht. Zu einem spä­te­ren Zeit­punkt wird der Motor Scan zusätz­lich noch die Wer­te der Dreh­zahl, Start-/Stopp-Zeit, Last und Wir­kungs­grad ermit­teln und protokollieren.
Die Con­di­ti­on Moni­to­ring-Lösung ist als Schutz­klas­se IP66 aus­ge­führt und für die unter­schied­lichs­ten indus­tri­el­len Anwen­dun­gen geeig­net. Die Lauf­zeit der Bat­te­rie beträgt drei Jah­re. Motor Scan arbei­tet auch unter extrems­ten Bedin­gun­gen für Umge­bungs­tem­pe­ra­tu­ren von minus 40 bis plus 80 Grad Cel­si­us zuver­läs­sig. Mit­tels Blue­tooth- oder spä­ter auch über Gate­way-Tech­no­lo­gie wer­den die gesam­mel­ten Daten in eine siche­re Cloud über­mit­telt, wo sie dann durch eine mobi­le App oder ein Web Por­tal, der WEG IoT Platt­form, auf­ge­ru­fen wer­den kön­nen. Dadurch wird eine detail­lier­te Ana­ly­se des über­wach­ten Elek­tro­mo­tors ermöglicht.
Die IoT Platt­form bie­tet umfang­rei­che Ana­ly­se­tools für eine Fehl­dia­gno­se und erlaubt das Kon­fi­gu­rie­ren von War­nun­gen, soll­ten gewis­se Wer­te über­schrit­ten wer­den. War­tungs­mit­ar­bei­tern ist es so mög­lich, mit­tels Tablet oder Smart­pho­ne die Echt­zeit­da­ten zur aktu­el­len Leis­tung des Elek­tro­mo­tors von über­all auf­zu­ru­fen und via App oder Web Por­tal direkt zu ana­ly­sie­ren und ent­spre­chend zu han­deln. In Zukunft soll der Sen­sor noch wei­te­re Daten erfas­sen kön­nen, um noch tief­grei­fen­de­re Ana­ly­sen zu ermög­li­chen. Sowohl die Ener­gie­ef­fi­zi­enz und der Motor­zu­stand, wie Unwucht, Fehl­aus­rich­tung und Lager­zu­stand, wer­den in Zukunft mess­bar sein.
