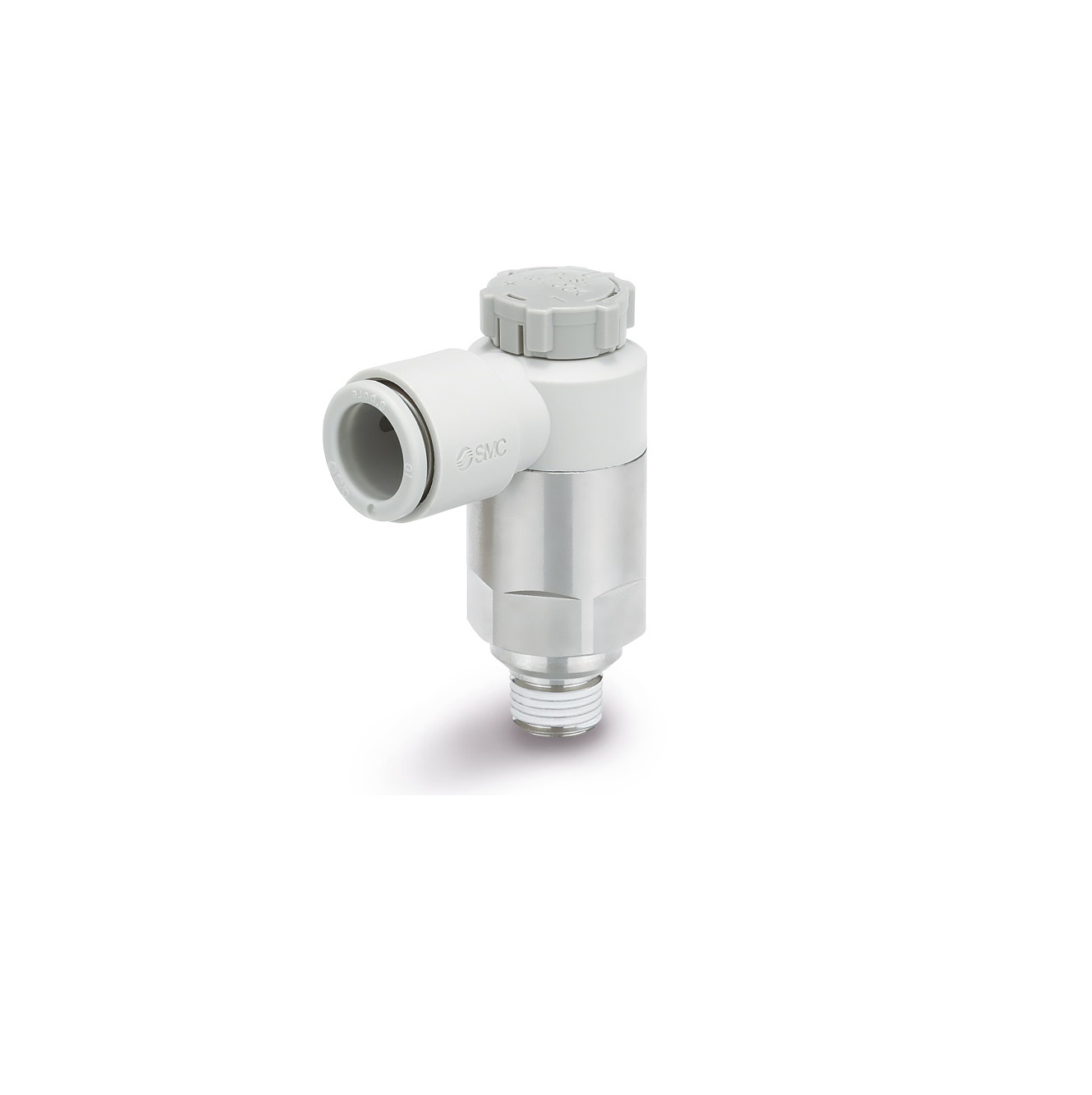

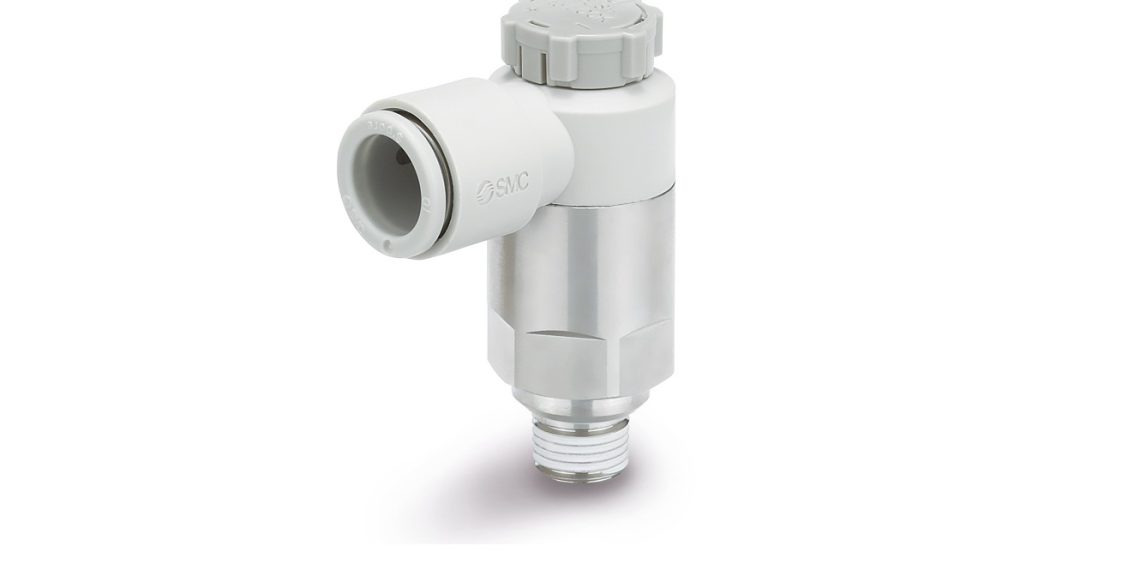

Dros­sel­rück­schlag­ven­til der Serie AS-X778

Die Zylin­der von Pneu­ma­tik­an­wen­dun­gen, die ent­we­der über ein gro­ßes Volu­men ver­fü­gen oder beson­ders schnell bewegt wer­den müs­sen, sind auf einen hohen Durch­fluss bei der Druck­luft­re­ge­lung ange­wie­sen. Gleich­zei­tig soll­te der Instal­la­ti­ons­auf­wand mög­lichst gering sein, um nicht nur schnell arbei­ten zu kön­nen, son­dern eben­so zügig ein­satz­be­reit zu sein. SMC hat daher sei­ne Dros­sel­rück­schlag­ven­ti­le der Serie AS um die Serie AS-X778 erwei­tert, die einen gro­ßen Durch­fluss ermöglicht.
Bran­chen­weit kom­men Pick-and-Place-Anwen­dun­gen, Klemm- oder Hebe­an­la­gen zum Ein­satz, bei denen bei­spiels­wei­se groß­vo­lu­mi­ge Lang­hub-Zylin­der ver­wen­det wer­den oder deren Betrieb auf Hoch­ge­schwin­dig­keits-Zylin­dern basiert. Um dazu ein aus­rei­chend hohes Volu­men beim Durch­fluss der Druck­luft zu regeln, hat SMC, der Spe­zia­list für pneu­ma­ti­sche und elek­tri­sche Auto­ma­ti­sie­rung, sei­ne Dros­sel­rück­schlag­ven­ti­le der Serie AS ent­spre­chend erweitert.
Dros­seln im maxi­mal vier­stel­li­gen Bereich
Im Ver­gleich zum Vor­gän­ger­mo­dell ist der Öff­nungs­durch­mes­ser von 3 auf 6,4 mm ver­grö­ßert wor­den. Damit ist bei einem Schlauch-Außen­durch­mes­ser von 8 bezie­hungs­wei­se 10 Mil­li­me­ter und einem Ein­gangs­druck von 0,5 Mega-Pas­cal ein maxi­ma­ler Durch­fluss von 1000 Liter pro Minu­te (ANR) mög­lich – das ent­spricht dem rund 3,8‑fachen des Vor­läu­fers (AS-2201‑F). Set­zen Anwen­der auf einen ange­schlos­se­nen Schlauch mit einem Außen­durch­mes­ser von 6 Mil­li­me­ter, erreicht der maxi­ma­le Durch­fluss bei glei­chem Ein­gangs­druck von 0,5 Mega-Pas­cal einen Wert von 700 Liter pro Minu­te (ANR). Dank der Steue­rung als Abluft­dros­sel wird der Geschwin­dig­keits­ver­lust bei der Bewe­gung des Kol­bens zusätz­lich ver­rin­gert, was vor­teil­haft bei Hoch­ge­schwin­dig­keits-Anwen­dun­gen ist.
Das Dros­sel­rück­schlag­ven­til der Serie AS-X778 ver­fügt über die Gewin­de­grö­ße R1/8. Je nach Durch­mes­ser des Schlau­ches ist die Lösung erhält­lich in kom­pak­ten Bau­grö­ßen von 10,4 x 32,1 x 36,4 Mil­li­me­ter (Ø 6 Mil­li­me­ter), 13,2 x 33 x 36,4 Mil­li­me­ter (Ø 8 Mil­li­me­ter) und 15,9, 37 x 35,7 Mil­li­me­ter (Ø 10 Mil­li­me­ter). Wäh­rend der mini­ma­le Betriebs­druck gera­de ein­mal 0,1 Mega-Pas­cal beträgt, ist ein maxi­ma­ler Betriebs­druck von bis zu
1,0 Mega-Pas­cal mög­lich. Zudem kann die Instal­la­ti­on des neu­en Dros­sel­rück­schlag­ven­tils von des Her­stel­lers ohne wei­te­re Steck­ver­bin­dun­gen erfol­gen: Der Mon­ta­ge­auf­wand ist dadurch sehr schnell und denk­bar ein­fach zu rea­li­sie­ren, was die Still­stand­zei­ten etwa beim Aus­tausch oder für War­tungs­ar­bei­ten redu­ziert. Eine gro­ße Rei­he ver­schie­de­ner Schlauch­ma­te­ria­li­en (Poly­amid, Weich-Poly­amid, Poly­ure­than, FEP, PFA) macht die Lösung für unter­schied­li­che Anwen­dungs- und Umge­bungs­sze­na­ri­en nutz­bar – vom Maschi­nen­bau über den Auto­mo­ti­ve-Bereich bis hin zur Ver­pa­ckungs- und Holzindustrie.
