Die neue Mathe­ma­tik der Tauchpumpen

Die Tech­no­lo­gie der Spalt­rohr­mo­tor­pum­pe bie­tet ent­schei­den­de Vor­tei­le und zeigt sich, z.B. durch den Weg­fall von lan­gen Wel­len oder auf­wen­di­gen Kühl- und Schmier­sys­te­men von Glei­t­ring­dich­tun­gen, oft als preis­wer­te Alter­na­ti­ve zu kon­ven­tio­nell gedich­te­ten Pum­pen und magnet­ge­kup­pel­ten Instal­la­tio­nen mit außen­lie­gen­dem Antrieb.

HER­ME­TIC-Pum­pen GmbH lie­fer­te im Aus­tausch zu kon­ven­tio­nel­len Tauch­pum­pen zwei 8‑stufige, wel­len­dich­tungs­lo­se Spalt­rohr­mo­tor­pum­pen der Bau­rei­he TCAM 30/4+4. Die Beson­der­heit bei der Umset­zung lag an der maß­ge­schnei­der­ten Anpas­sung der Pum­pen an die bestehen­de Anla­ge und deren Behäl­ter. Die Pum­pen wur­den so kon­stru­iert, dass sie in den bestehen­den Behäl­ter (mit einem Durch­mes­ser von 500 mm) pro­blem­los ein­ge­setzt wer­den kön­nen. Der Kun­de, aus dem Bereich der Schwei­zer Fein­che­mie, erspart sich dadurch den kos­ten- und zeit­in­ten­si­ven Umbau der bestehen­den Instal­la­tio­nen sei­ner Produktionsanlage.

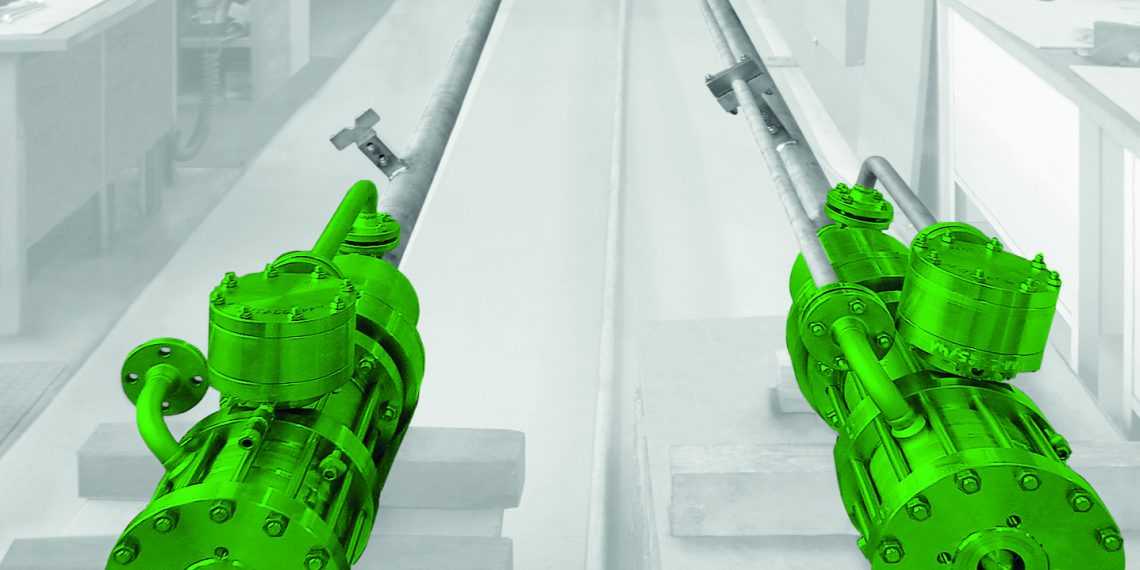

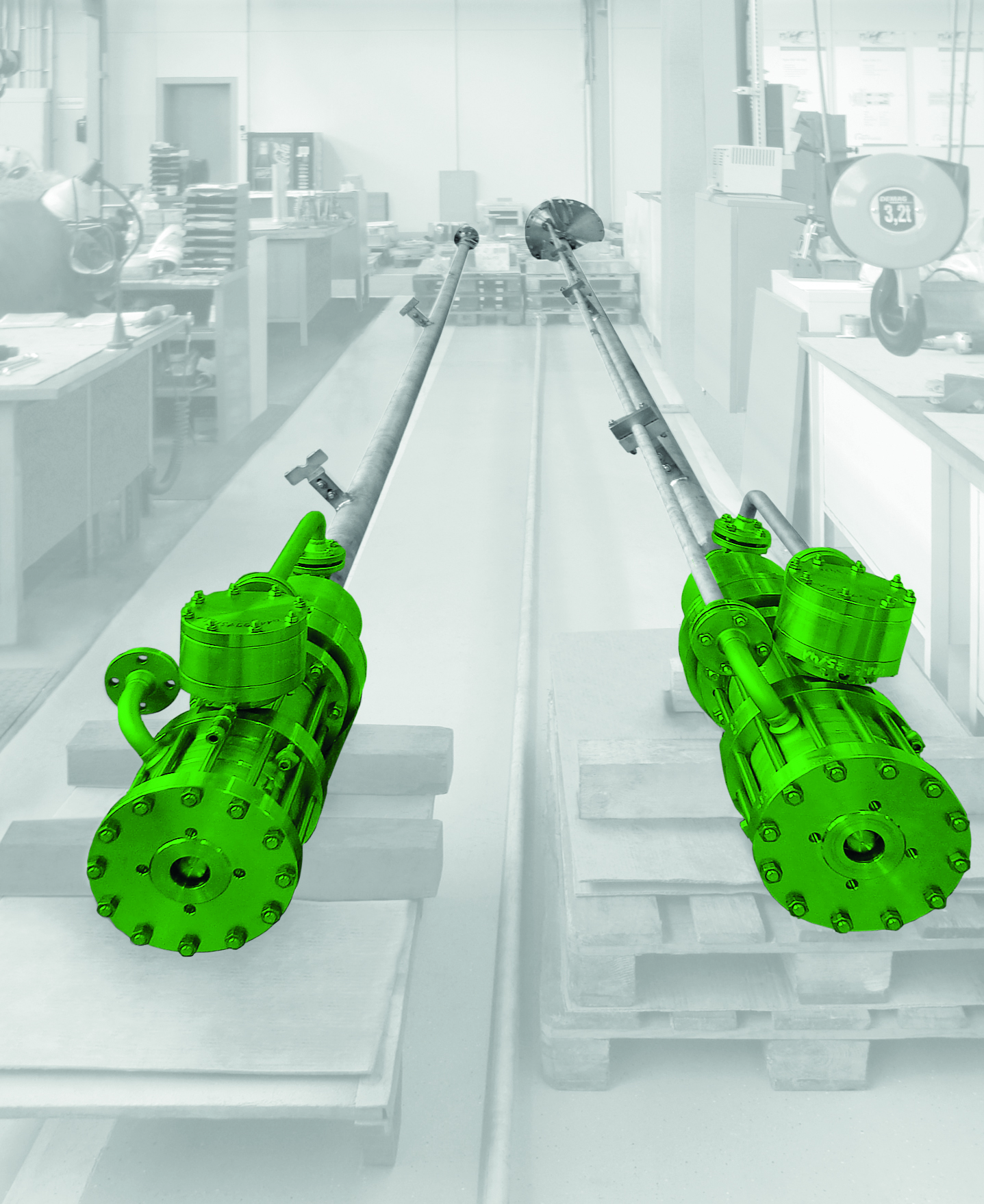

Die gelie­fer­ten Tauch­mo­tor­pum­pen sind die längs­ten Pum­pen, die HERMETIC bis­her gefer­tigt hat. Mit einer Ein­tauch­tie­fe von mehr als 15 Metern – bei einer Pum­pen­wel­le von 1 Meter – lagen letzt­end­lich die Her­aus­for­de­run­gen an der Anpas­sung an die bestehen­de Anla­ge des Betrei­bers, so wie in der inter­nen und exter­nen Logis­tik. Die Pum­pen wur­den auf Kun­den­wunsch in vol­ler Län­ge gefer­tigt und muss­ten somit mit einem Spe­zi­al­trans­port aus­ge­lie­fert werden.

Die Tauch­mo­tor­pum­pen, in Tan­dem-Bau­wei­se, för­dern das Medi­um [NH3] mit einer Tem­pe­ra­tur von −33°C. Die För­der­hö­he [H] beträgt 260 m bei einem För­der­strom [Q] von 12 m³/h. Die Pum­pen­ag­gre­ga­te sind für einen Nenn­druck von 40 bar aus­ge­legt und sind für den Betrieb mit Fre­quenz­um­for­mer [30–60 Hz] geeignet.

Die Beson­der­heit der Technik

Durch die her­me­tisch dich­te Kon­struk­ti­on der Antriebs­ein­heit – bestehend aus Hydrau­lik und Motor – kann die­se voll­stän­dig in den Kes­sel oder Tank ver­senkt wer­den. Nur das Druck­rohr und der elek­tri­sche Anschluss wer­den durch den Tank­de­ckel über die Mann­loch­plat­te aus dem Behäl­ter geführt. Das bie­tet in dem Betrei­ber erheb­li­che Vorteile:
Die medi­en­ge­schmier­ten Gleit­la­ger des Spalt­rohr­mo­tors füh­ren eine kur­ze Wel­le, auf der die rotie­ren­den Tei­le des Motors und der Hydrau­lik ver­eint sind. Für einen berüh­rungs- und ver­schleiß­frei­en Lauf der Rotor­ein­heit sorgt die HERMETIC Tech­no­lo­gie „ZART®“ (Zero Axi­al and Radi­al Thrust).Installationen sind teils über vie­le Jah­re ohne Instand­hal­tungs­maß­nah­men ver­schleiß­frei in Betrieb. Kun­den­stu­di­en zei­gen, dass die­se Tech­no­lo­gie ein viel­fa­ches der MTBF Zei­ten einer her­kömm­li­chen Instal­la­ti­on zur Fol­ge hat.

Die Zustands­über­wa­chung an Tauch­mo­tor­pum­pen ist ungleich schwie­ri­ger als bei Aggre­ga­ten, die im Frei­en auf­ge­stellt sind. Die HERMETIC Spalt­rohr­mo­tor­pum­pe bie­tet ein Über­wa­chungs­kon­zept, dass über ein­ge­bau­te Sen­so­ren den siche­ren Betrieb der Pum­pe über­wacht. Neben Betriebs­tem­pe­ra­tur, Füll­stand und Motor­last kann auch das spe­zi­ell ent­wi­ckel­te MAP Sys­tem inte­griert wer­den. Es über­wacht kon­ti­nu­ier­lich die Posi­ti­on des Rotors und ist damit ein siche­rer Indi­ka­tor für unge­woll­te Betriebs­zu­stän­de und Verschleiß.

Spalt­rohr­mo­tor­pum­pen spie­len ihre Vor­tei­le bei tief­kal­ten Anwen­dun­gen aus. Die Effi­zi­enz von Elek­tro­mo­to­ren sinkt bei stei­gen­der Tem­pe­ra­tur. Der Spalt­rohr­mo­tor wird vom geför­der­ten Medi­um gekühlt und auf nied­ri­ger Tem­pe­ra­tur gehal­ten und ist so beson­ders effi­zi­ent. Durch den Weg­fall jeg­li­cher dyna­mi­scher Dich­tun­gen und kon­ven­tio­nel­len Lagern bie­ten die her­me­ti­schen Pum­pen hier ein Plus an Sicher­heit und Robustheit.

Der Spalt­rohr­mo­tor hat sich in den ver­gan­ge­nen Jahr­zehn­ten als war­tungs­ar­mer und zuver­läs­si­ger Antrieb sei­nen Platz in Tauch­pum­pen für die che­mi­sche und petro­che­mi­sche Indus­trie erar­bei­tet. Mit zeit­ge­mä­ßen Über­wa­chungs­ge­rä­ten aus­ge­stat­tet und mit ihrer kom­pak­ten Kon­struk­ti­on bie­tet die­se Tech­no­lo­gie eine oft simp­le, kos­ten­güns­ti­ge und beson­ders betriebs­si­che­re Alter­na­ti­ve zu kon­ven­tio­nel­len Wel­len­dich­tun­gen oder magnet­ge­kup­pel­ten Aus­füh­run­gen von Tauchpumpen.
