Char­gen auto­ma­ti­siert ver­pa­cken und kennzeichnen

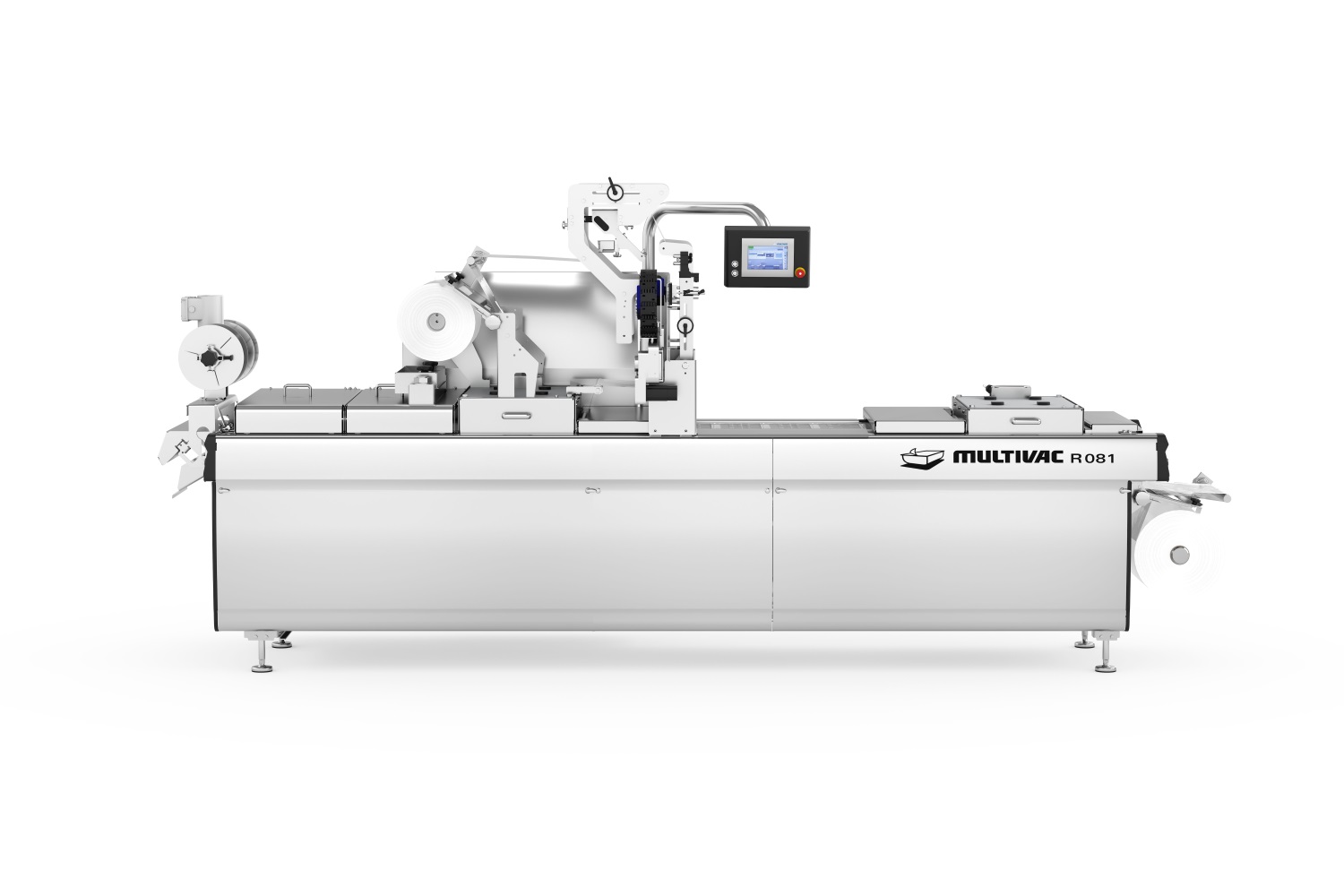

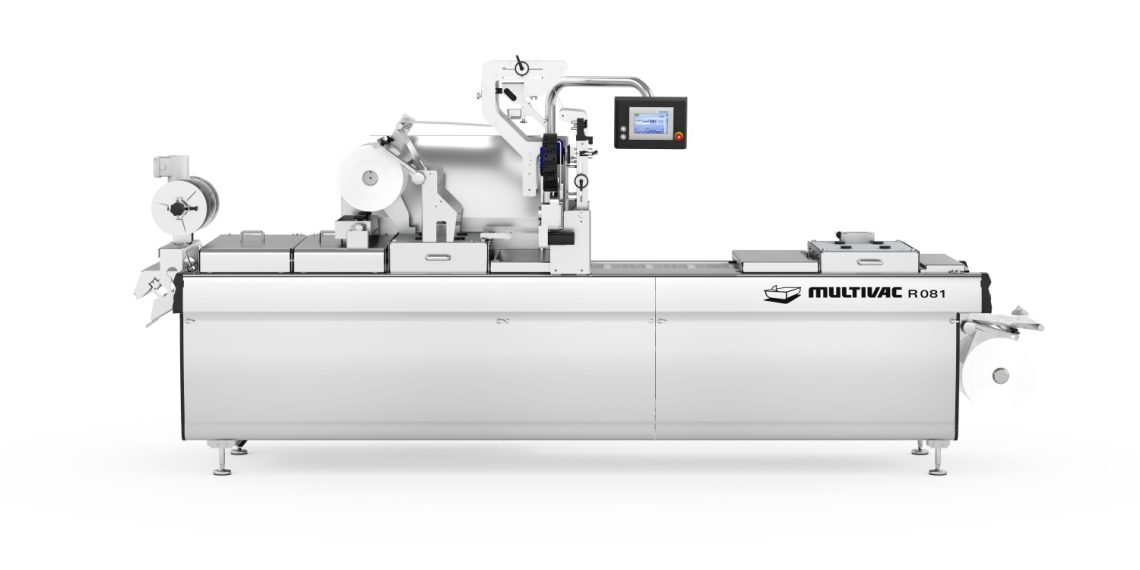

Mit der Tief­zieh­ver­pa­ckungs­ma­schi­ne R 081 bie­tet MULTIVAC ein Ein­stiegs­mo­dell für das auto­ma­ti­sier­te Ver­pa­cken von klei­nen und mitt­le­ren Char­gen in der Medi­zin­bran­che und Phar­ma­in­dus­trie. Für die geset­zes­kon­for­me Kenn­zeich­nung der Pro­dukt­pa­ckun­gen steht das Foli­en­di­rekt­druck­sys­tem MR 296 TI als Aus­stat­tungs­op­ti­on zur Verfügung.

Pro­zess­si­cher­heit, Rein­raum­taug­lich­keit, siche­re Bedien­bar­keit und eine hohe Fle­xi­bi­li­tät zeich­nen die R 081 aus. Sie ist mit einer Län­ge von ca. 3 m kom­pakt in den Abmes­sun­gen und daher auch in räum­lich beeng­ten Umge­bun­gen ide­al ein­setz­bar. Ihr Haupt­an­wen­dungs­ge­biet ist das Ver­pa­cken von medi­zi­ni­schen Ste­ril­pro­duk­ten in klei­ne­ren Los­grö­ßen oder für Testmärkte.

Die R 081 kann bei einer max. Leis­tung von 15 Tak­ten pro Minu­te Hart- und Weich­fo­li­en eben­so wie Tyvek® und papier­ba­sier­te Ver­pa­ckungs­ma­te­ria­li­en mit einer Gesamt­fo­li­en­di­cke von bis zu 400 µm ver­ar­bei­ten. Sie ist mit Eva­ku­ier- und Bega­sungs­ein­rich­tun­gen aus­statt­bar und lässt sich somit auch für das Her­stel­len von Vaku­um­pa­ckun­gen als auch von Packun­gen mit modi­fi­zier­ter Atmo­sphä­re und redu­zier­tem Rest­sauer­stoff­ge­halt einsetzen.

Ser­vo­ge­trie­be­ne Hub­wer­ke sor­gen für eine hohe Schließ­kraft und die gleich­mä­ßi­ge Ver­tei­lung des Sie­gel­drucks. Damit gewähr­leis­ten sie eine gleich­blei­bend hohe Sie­gel­qua­li­tät und erhö­hen damit die Packungs­si­cher­heit. Durch die bewähr­te Ein­schub­tech­nik von MULTIVAC gestal­tet sich der Wech­sel der Form- und Sie­gel­werk­zeu­ge ein­fach, schnell und reproduzierbar.

Die R 081 ist in unter­schied­li­chen Maschi­nen­brei­ten ver­füg­bar und ermög­licht eine fle­xi­ble For­mat­aus­le­gung. Bei Abzugs­län­gen von 100 bis 200 mm ist eine Zieh­tie­fe von max. 60 mm, bei Abzugs­län­gen von 210 bis 300 mm eine Zieh­tie­fe von bis zu 80 mm möglich.

Aus­stat­tungs­op­tio­nen

Für die geset­zes­kon­for­me Kenn­zeich­nung der Packun­gen bie­tet MULTIVAC als Aus­stat­tungs­op­ti­on u.a. das für mehr­spu­ri­ge Ver­pa­ckungs­lö­sun­gen geeig­ne­te Foli­en­di­rekt­druck­sys­tem MR 296 TI an, das aus einer Ver­fahr­ein­rich­tung und einem Ther­mal-Inkjet-Dru­cker besteht.  Die bewähr­te HP Ther­mal-Inkjet-Tech­no­lo­gie ermög­licht die per­fek­te Kenn­zeich­nung von Papier und Tyvek® in einer Druck­auf­lö­sung von 600 dpi. Damit las­sen sich varia­ble Pro­duk­ti­ons­da­ten wie Lot, Char­ge, Ablauf­da­tum sowie Codes in exzel­len­ter Qua­li­tät direkt auf die Ober­fo­lie des Pro­duk­tes dru­cken. Mit die­ser Aus­stat­tungs­op­ti­on trägt das Ver­pa­ckungs­sys­tem von MULTIVAC dazu bei, dass die ein­schlä­gi­gen Vor­ga­ben der UDI (Uni­que Device Iden­ti­fi­ca­ti­on) ein­ge­hal­ten wer­den kön­nen, deren Ziel die ein­deu­ti­ge Kenn­zeich­nung und Iden­ti­fi­ka­ti­on der Pro­duk­te mit­tels maschi­nen­les­ba­rer Codes sowie Pro­dukt­in­for­ma­tio­nen in Klar­schrift ent­lang der gesam­ten Pro­zess­ket­te ist.

Der Ther­mal-Inkjet-Dru­cker über­zeugt mit mini­ma­len Rüst­zei­ten, gerin­gem War­tungs­auf­wand und lan­gen Ser­vice­inter­val­len. Die Kar­tu­schen las­sen sich sehr ein­fach und schnell wech­seln. Die maxi­ma­le Druck­hö­he pro Druck­kopf beträgt 12,7 mm, das modu­la­re Kon­zept ermög­licht jedoch auch die Erwei­te­rung auf bis zu vier Druck­köp­fe inner­halb einer Produktionslinie.

Wei­ter­hin kön­nen ver­schie­de­ne Kon­troll­sys­te­me sowie Lösun­gen für die Abfüh­rung der fer­ti­gen Packun­gen and die R 081 ange­bun­den wer­den. Natür­lich kann auch die­se kom­pak­te Maschi­ne mit Pake­ten für die Vali­die­rung und Kali­brie­rung aus­ge­stat­tet werden.
