Brand­schutz in Biomasseanlage

Ein wich­ti­ger Bestand­teil erneu­er­ba­rer Ener­gien ist Bio­mas­se, bestehend aus Holz, Pflan­zen­res­ten und Abfäl­len. Bio­mas­se hilft fos­si­le Brenn­stof­fe zu redu­zie­ren. Bei der Lage­rung besteht jedoch ein gro­ßes Brand­schutz­ri­si­ko. Schließ­lich kön­nen bio­che­mi­sche Pro­zes­se zu gefähr­li­chen Tem­pe­ra­tur­an­stie­gen und zur Selbst­ent­zün­dung füh­ren. Um die Sicher­heit von Bio­mas­se­an­la­gen zu gewähr­leis­ten und Brän­de zu ver­hin­dern, ist daher ein Früh­erken­nungs­sys­tem für die Erhit­zung von Bio­brenn­stof­fen sinn­voll. Genau die­ses hat ein gro­ßes Fern­heiz­werk in Süd­schwe­den mit inno­va­ti­ven Jumo-Tech­no­lo­gien umgesetzt.

Sicher­heit der gesam­ten Anla­ge im Blick

Im Kern der Bio­mas­se ent­steht durch Sauer­stoff­zu­fuhr, bio­lo­gi­schen Abbau und Feuch­tig­keit die stärks­te Wär­me­ent­wick­lung, wes­halb die früh­zei­ti­ge Erken­nung einer über­mä­ßi­gen Erhit­zung an die­ser Stel­le beson­ders wich­tig ist. Da han­dels­üb­li­che Wär­me­bild­ka­me­ras in der Regel auf die Erfas­sung der Ober­flä­chen­tem­pe­ra­tu­ren beschränkt sind, sto­ßen sie bei einer Erhit­zung in tie­fe­ren Schich­ten meist an ihre Gren­zen. Dem­zu­fol­ge ist ein alter­na­ti­ves Über­wa­chungs­sys­tem erfor­der­lich, das den Anla­gen­be­die­ner im Ernst­fall früh­zei­tig alar­miert, um Gegen­maß­nah­men wie zum Bei­spiel das Umschich­ten des Mate­ri­als mit einem Rad­la­der zu ermög­li­chen. Dadurch lässt sich eine gefähr­li­che Selbst­ent­zün­dung ver­hin­dern und die Sicher­heit der gesam­ten Anla­ge gewährleisten.

Brand­schutz­lö­sung

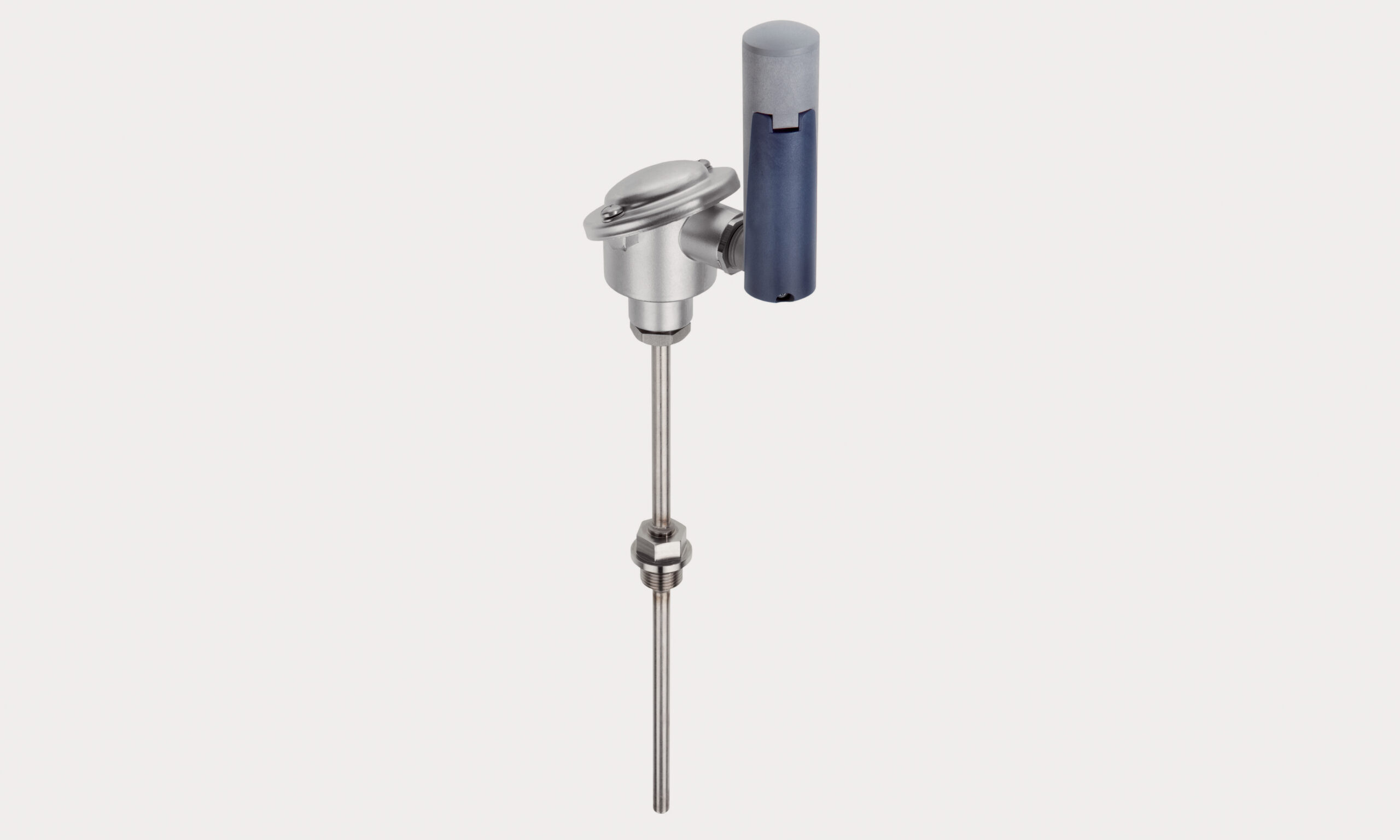

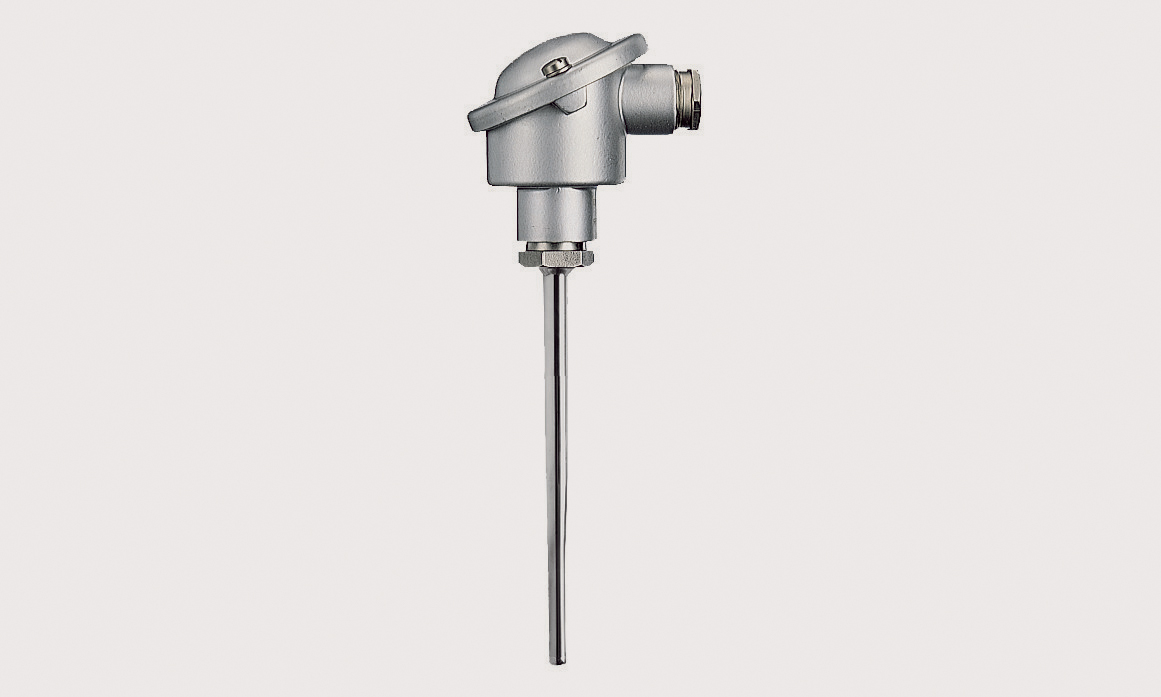

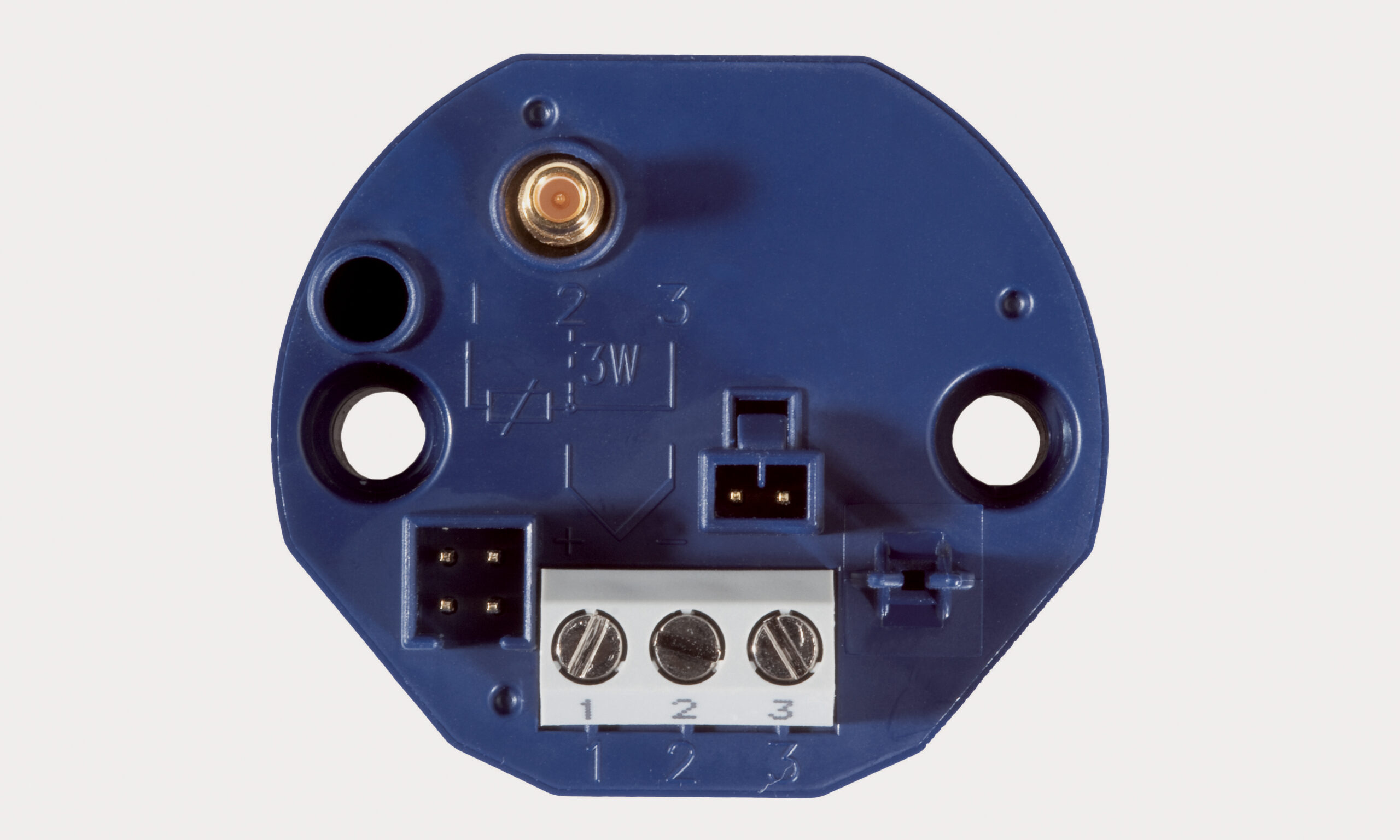

Rea­li­siert wur­de das Brand­schutz­sys­tem für Bio­mas­se­an­la­gen durch den Jumo Wtrans B, einen Kopf­mess­um­for­mer mit Funk-Mess­wert­über­tra­gung, der je nach Grö­ße des Bio­mas­se­sta­pels in ver­schie­de­nen Stan­dard­län­gen ver­füg­bar ist. Der Sen­sor kann ent­we­der als Lan­ze oder in Schraub­aus­füh­rung ein­ge­setzt wer­den und lässt sich durch sei­nen sta­bi­len Griff ein­fach in den Kern des Sta­pels ein­brin­gen. Gefer­tigt aus rost­frei­em Stahl, ist er bestän­dig gegen­über Zel­lu­lo­se­säu­ren und hohen Tem­pe­ra­tu­ren, was eine lan­ge Lebens­dau­er und hohe Zuver­läs­sig­keit sicher­stellt. Für spe­zi­el­le Anfor­de­run­gen sind indi­vi­du­el­le Län­gen auf Anfra­ge möglich.

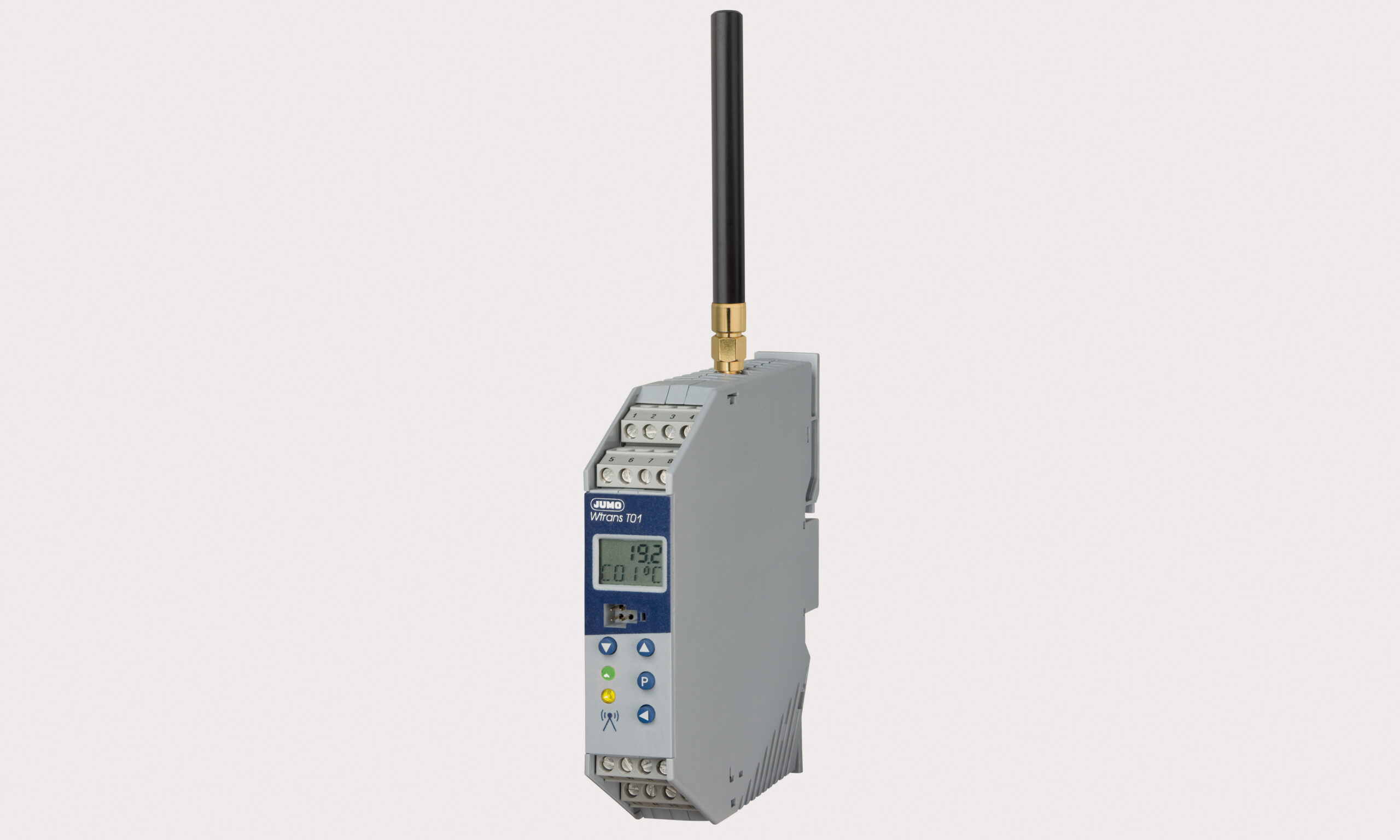

Das Signal des Brand­schutz­sen­sors wird draht­los und nahe­zu stör­si­cher mit einer Funk­fre­quenz von 868,4MHz an den Wtrans-Emp­fän­ger T01 über­tra­gen, der bis zu 16 Sen­so­ren unter­stützt. Dabei kön­nen dank der opti­ma­len Plat­zie­rung von Anten­ne und Anten­nen­ver­stär­ker Reich­wei­ten von über 2 Kilo­me­tern erzielt wer­den. Nied­ri­ge Bat­te­rie­stän­de wer­den früh­zei­tig durch den Emp­fän­ger ange­zeigt, sodass die Funk­ti­ons­si­cher­heit im Über­wa­chungs­sys­tem immer gewähr­leis­tet ist.

Zen­tra­le Über­wa­chung und Evaluierung

Bei gro­ßen Anla­gen, die mehr als 16 Sen­so­ren erfor­dern, kann der Emp­fän­ger durch die modu­la­re SPS JUMO vari-TRON 300 ersetzt wer­den, die den Betrieb von bis zu 32 Sen­so­ren ermög­licht und zudem erwei­ter­bar ist.

Die Mess­wer­te las­sen sich direkt in die Jumo Cloud oder smart­WA­RE SCADA über­tra­gen und ermög­li­chen einen schnel­len, ein­fa­chen und brow­ser­ba­sier­ten Zugriff auf alle Pro­zess­da­ten. Auch grö­ße­re Bio­mas­se­an­la­gen mit zahl­rei­chen Sta­peln las­sen sich an zen­tra­ler Stel­le mühe­los in einem ein­zi­gen Dash­board überwachen.

Früh­zei­ti­ge Erken­nung von Überhitzung

Mit dem neu­en Brand­schutz­sys­tem ist die früh­zei­ti­ge Erken­nung von Über­hit­zung in sämt­li­chen Bio­mas­se­sta­peln gewähr­leis­tet. Dazu gehö­ren Bio­kraft­stof­fe wie Hack­schnit­zel, Pel­lets und Säge­mehl, land­wirt­schaft­li­che Erzeug­nis­se wie Stroh, Heu, Getrei­de und Torf sowie Abfäl­le aus Abfall­zen­tren. Das Sys­tem sorgt für einen siche­ren Betrieb, ver­hin­dert Brän­de und mini­miert so Ener­gie­ver­lus­te und nega­ti­ve Umwelt­aus­wir­kun­gen. Dank der zuver­läs­si­gen Funk­über­tra­gung und fle­xi­blen Sen­sor­in­te­gra­ti­on wird eine kon­ti­nu­ier­li­che Über­wa­chung ermög­licht, die eine nach­hal­ti­ge und effi­zi­en­te Nut­zung von Bio­mas­se unterstützt.
