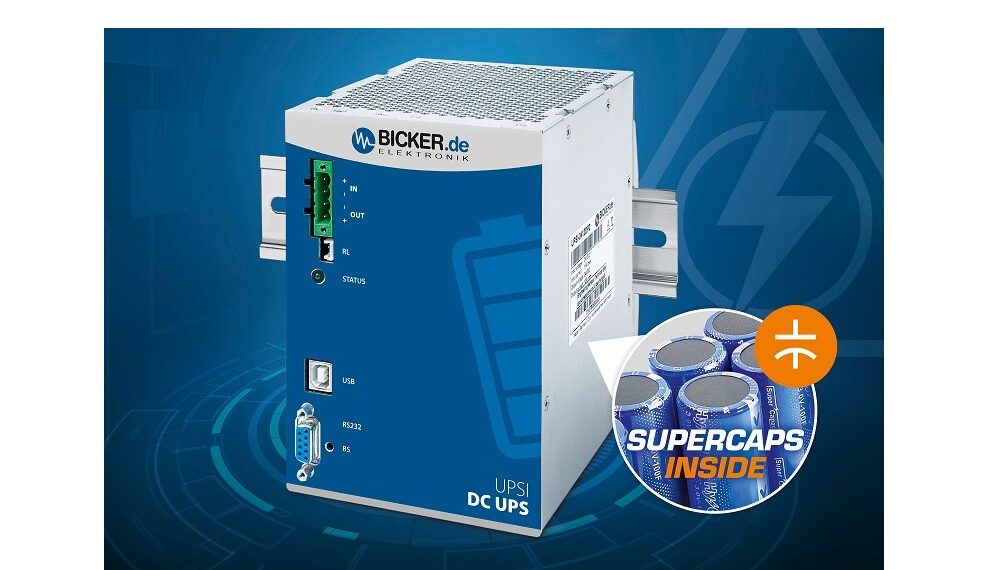

DC-Not­strom­ver­sor­gung für Indus­trie, Medi­zin und Sicherheitstechnik

Sys­tem­aus­fall und Daten­ver­lust – kein Pro­blem mehr mit der DC-USV UPSI-2412DP2 von Bicker Elek­tro­nik, Donau­wörth, die­se schützt sicher­heits­re­le­van­te 24VDC-Appli­ka­tio­nen. Für die Puf­fe­rung der DC-Ver­sor­gungs­span­nung kom­men schnell laden­de und abso­lut war­tungs­freie Super­caps (Super­kon­den­sa­to­ren / EDLC) zum Ein­satz. Auf­grund der hohen Zyklen­fes­tig­keit über­zeu­gen Super­caps als Ener­gie­spei­cher mit einer beson­ders lan­gen Lebens­dau­er und War­tungs­frei­heit. Für die ver­sorg­te Appli­ka­ti­on bedeu­tet dies eine Erhö­hung der lang­jäh­ri­gen Ver­füg­bar­keit bei gleich­zei­ti­ger Mini­mie­rung des War­tungs­auf­wan­des. Die kom­pak­te All-In-One-Lösung im robus­ten DIN-Rail-Gehäu­se ist ide­al geeig­net für den lang­jäh­ri­gen Ein­satz in Schalt­schran­k­an­wen­dun­gen und dezen­tra­len Lösun­gen zur Absi­che­rung von Embed­ded-IPCs, Steue­run­gen, Moto­ren, Sen­so­rik, Mess‑, Regel- und Sicher­heits­tech­nik, und vie­lem mehr.

Super­caps – kur­ze Lade­zei­ten, lan­ge Lebensdauer

Im Gegen­satz zu Bat­te­rien, die Ener­gie über den Umweg einer che­mi­schen Reak­ti­on spei­chern, basie­ren Super­caps auf elek­tro­phy­si­ka­li­schen Prin­zi­pi­en und sind inner­halb kür­zes­ter Zeit gela­den und ein­satz­be­reit. Unter ver­gleich­ba­ren Ein­satz­be­din­gun­gen wei­sen Super­kon­den­sa­to­ren eine bis zu 10x län­ge­re Lebens­dau­er als klas­si­sche Blei-Säu­re-Bat­te­rien auf. Das leis­tungs­star­ke DC-USV-Modul UPSI-2412DP2 mit inte­grier­tem Super­cap-Ener­gie­spei­cher (13,5 Kilo­joule) erlaubt den lüf­t­er­lo­sen 24/7‑Dauerbetrieb im erwei­ter­ten Betriebs­tem­pe­ra­tur­be­reich von ‑20 bis +70 Grad Cel­si­us. So gewähr­leis­tet die UPSI-2412DP2 höchs­te Zuver­läs­sig­keit und Sicher­heit für anspruchs­vol­le Appli­ka­ti­on unter ande­rem in den Berei­chen Indus­trie 4.0, Auto­ma­ti­on, Robo­tik, Medi­zin- und Labor­tech­nik, erneu­er­ba­re Ener­gien, Pro­zess­tech­nik, Infra­struk­tur, Sur­veil­lan­ce, Safe­ty, Visi­on und Inspektion.

Intel­li­gen­te Eingangsstromerkennung

Die imple­men­tier­te PowerSha­ring-Funk­ti­on der UPSI-2412DP2 sorgt ein­gangs­sei­tig dafür, dass die Ein­gangs­leis­tung kon­stant gehal­ten und ent­spre­chend ange­passt auf Last und Super­cap-Lader (maxi­mal 4,5A Lade­strom) ver­teilt wird. Bei gerin­ger Last am Aus­gang fließt mehr Ener­gie in den Lader und umge­kehrt. Somit kann eine vor­ge­schal­te­te AC/DC-Strom­ver­sor­gung opti­mal dimen­sio­niert werden.

24VDC-Not­strom­ver­sor­gung mit gere­gel­ter Ausgangsspannung

Die UPSI-2412DP2 lei­tet im Nor­mal­be­trieb die Ein­gangs­span­nung direkt an den Aus­gang wei­ter, lädt par­al­lel den inte­grier­ten Super­cap-Ener­gie­spei­cher und über­wacht alle rele­van­ten Para­me­ter, Strö­me und Span­nun­gen. Bei Span­nungs­ein­brü­chen oder Strom­aus­fall trennt ein MOSFET inner­halb weni­ger Mikro­se­kun­den den Ein­gang ab und die ange­schlos­se­ne Last wird unter­bre­chungs­frei aus dem Ener­gie­spei­cher her­aus ver­sorgt. Im Back­up-Betrieb stellt die UPSI-2412DP2 eine kon­stant gere­gel­te DC-Aus­gangs­span­nung zur Verfügung.

Plug&Play für schnel­le und ein­fa­che Installation

Die UPSI-2412DP2 ver­fügt über eine inte­grier­te USB-Schnitt­stel­le zur Anbin­dung an ein IPC-Sys­tem und wird vom Betriebs­sys­tem direkt als USV erkannt – ohne zusätz­li­che Trei­ber- oder Softwareinstallation.

Soft­ware ‘UPSGen2 Con­fi­gu­ra­ti­on’ – Erwei­ter­te Funk­tio­na­li­tät und Echtzeit-Monitoring

Zur Ein­stel­lung und Para­me­tri­sie­rung des DC-USV-Sys­tems sowie dem Echt­zeit-Moni­to­ring steht die kos­ten­lo­se Soft­ware ‘UPS Gen2 Con­fi­gu­ra­ti­on’ zum Down­load bereit. Die USV- und Ener­gie­spei­cher­zu­stands­an­zei­gen umfas­sen alle rele­van­ten Span­nun­gen, Strö­me sowie Tem­pe­ra­tur, Lade­zu­stand (SOC), Lauf­zei­ten und Zyklen. Zu den vor­ein­stell­ba­ren Para­me­tern zäh­len unter ande­rem Load-Sen­sor (mA), Shut­down-Ver­zö­ge­rung, maxi­ma­le Back­up-Zeit, Min­dest­la­de­ka­pa­zi­tät vor Sys­tem­start, Timer-Funk­ti­on und Restart-Delay. Mit den ein­ge­stell­ten Wer­ten ist anschlie­ßend der aut­ar­ke Betrieb möglich.

Tim­er­funk­ti­on für kon­trol­lier­ten Sys­tem-Shut­down nach Zeitvorgabe

Mit dem neu­en Para­me­ter „Shut Down OS in“ kann zusätz­lich die Zeit bis zum Her­un­ter­fah­ren und Aus­schal­ten des Com­pu­ter­sys­tems bei Strom­aus­fall ein­ge­stellt wer­den. Somit lässt sich neben den eige­nen Betriebs­sys­tem­ein­stel­lun­gen über den Lade­zu­stand des Ener­gie­spei­chers („Shut Down OS at SOC“) nun auch eine kon­kre­te Zeit­vor­ga­be für das kon­trol­lier­te Abschal­ten im USV-Back­up-Betrieb definieren.

Min­dest­last-Erken­nung

In der Soft­ware ‘UPSGen2 Con­fi­gu­ra­ti­on’ kann über den Last­sen­sor der mini­ma­le Aus­gangs­strom zur DC-Last im USV-Back­up­be­trieb ein­ge­stellt und über­wacht wer­den. Unter­schrei­tet die Last am Aus­gang der UPSI-2412DP2 die­sen Grenz­wert, wird der inte­grier­te Ener­gie­spei­cher nach 10 Sekun­den auto­ma­tisch von der Lade- und Steu­er­ein­heit getrennt, so dass kei­ne unnö­ti­ge und schlei­chen­de Ent­la­dung statt­fin­den kann. Zudem kann die UPSI-2412DP2 mit Hil­fe der Min­dest­last-Erken­nung auch defi­niert abge­schal­tet werden.

Poten­zi­al­frei­er Relais-Schalt­kon­takt für PowerFail

Die Funk­tio­na­li­tät und das Ver­hal­ten des 2‑poligen Relais-Anschlus­ses bei einem Netz­aus­fall kann per Soft­ware ‘UPSGen2 Con­fi­gu­ra­ti­on’ defi­niert wer­den: ‘Nor­mal­ly Open’, ‘Nor­mal­ly Clo­sed’ oder ‘Shut­down Pul­se’. Bei Schlie­ßen des Relais beträgt der Wider­stand zwi­schen den bei­den Pins ⁓ 0 Ohm, ansons­ten sind die Kon­tak­te ‘Open Load’.

Shut­down & Reboot-Funk­ti­on für IPC-Systeme

Bei einem ‘Power­Fail‘ signa­li­siert die UPSI-2412DP2 über das inte­grier­te Inter­face den Aus­fall der Ver­sor­gungs­span­nung, so dass ein kon­trol­lier­ter Shut­down des Com­pu­ter­sys­tems ein­ge­lei­tet und wert­vol­le Daten gesi­chert wer­den. Die inte­grier­te Reboot-Funk­ti­on lei­tet nach wie­der­keh­ren­der Ver­sor­gungs­span­nung selbst­stän­dig den Neu­start des ver­sorg­ten Indus­trie-PCs ein, ohne dass eine auf­wen­di­ge Vor­ort-Inter­ven­ti­on not­wen­dig wäre, zum Bei­spiel bei voll­kom­men aut­ar­ken Com­pu­ter­sys­te­men an unzu­gäng­li­chen Standorten.

Qua­li­tät, Sicher­heit und Zuver­läs­sig­keit – Made in Germany

Die Fir­ma Bicker Elek­tro­nik gewähr­leis­tet mit eige­ner Ent­wick­lung und Bat­te­rie­fer­ti­gung höchs­te Qua­li­tät und Sicher­heit für alle DC-USV-Pro­duk­te und Ener­gie­spei­cher. Sys­tem­ent­wick­ler pro­fi­tie­ren zudem von der per­sön­li­chen Design-In-Bera­tung und dem erst­klas­si­gen Ser­vice und Sup­port durch die Strom­ver­sor­gungs­spe­zia­lis­ten. Auf Wunsch rea­li­sie­ren die Ent­wick­lungs­in­ge­nieu­re kun­den­spe­zi­fi­sche Son­der- und Spe­zi­al­lö­sun­gen und bie­ten zudem umfang­rei­che Labor- und Mess-Dienst­leis­tun­gen für kom­plet­te Kun­den­sys­te­me an.

Alle Pro­dukt­vor­tei­le der UPSI-2412DP2 auf einen Blick

• Leis­tungs­star­ke 24V DC-USV (DIN-Rail-Ver­si­on)
• Inte­grier­ter war­tungs­frei­er Super­cap Pack 13,5 Kilojoule
• Bis zu 500.000 Vollzyklen
• Schnel­le Ladung und Einsatzbereitschaft
• Umge­bungs­tem­pe­ra­tur im Betrieb ‑20 bis +70 Grad Celsius
• Intel­li­gen­te Eingangsstromerkennung
• Gere­gel­te Aus­gangs­span­nung im Backup-Betrieb
• Min­dest­las­ter­ken­nung
• Power-Fail Timer-Funk­ti­on
• Relais­kon­takt für Power-Fail
• Shut­down & Reboot-Funk­ti­on für IPC-Systeme
• Her­un­ter­fah­ren durch exter­nes Signal
• USB & RS232 Interface
• Plug & Play – Wird vom Betriebs­sys­tem sofort als USV erkannt
• Erwei­ter­te Funk­tio­na­li­tät mit ‘UPSGen2 Con­fi­gu­ra­ti­on‘ Soft­ware inklusive
• 3 Jah­re Garantie
