Zwei Druck­mess­um­for­mer, eine Messstelle

Tem­pe­ra­tur- und Druck­schwan­kun­gen inner­halb kom­ple­xer Pro­duk­ti­ons­pro­zes­se in der Indus­trie stel­len eine poten­zi­el­le Feh­ler- und Gefah­ren­quel­le dar. Auch schwer zugäng­li­che Stel­len oder beson­ders gro­ße oder klei­ne Behäl­ter bedeu­ten in vie­len Fäl­len eine Her­aus­for­de­rung für die ein­ge­setz­ten Mess­ge­rä­te. Hier müs­sen indi­vi­du­el­le Lösun­gen gefun­den wer­den, wenn Mess­ge­rä­te „von der Stan­ge“ nicht ausreichen.

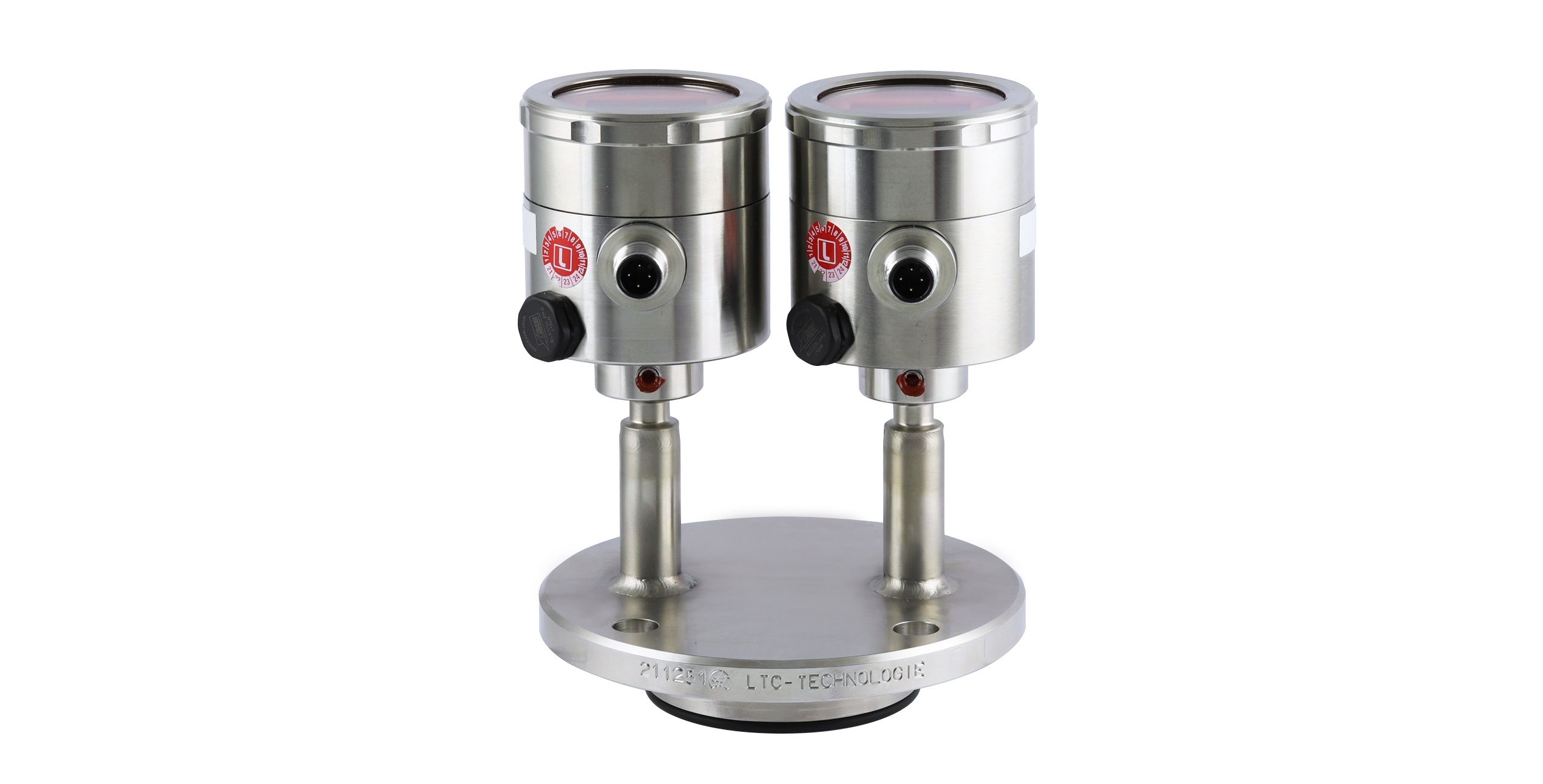

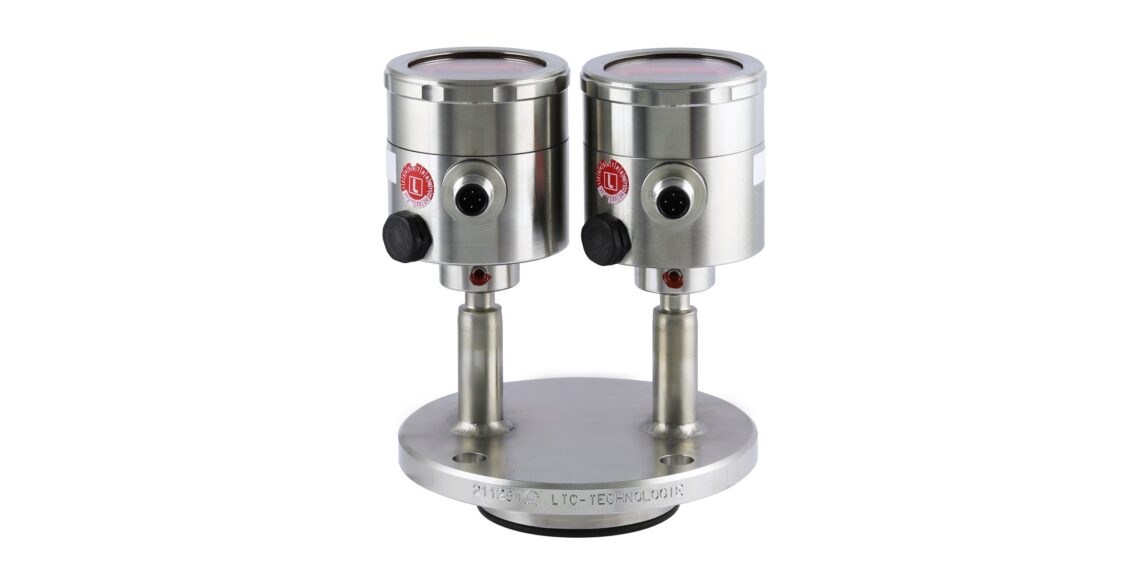

Die Fir­ma Labom aus Hude macht sol­che indi­vi­du­el­len Mess­lö­sun­gen in vie­len Fäl­len mög­lich. Etwa bei einer für ein Unter­neh­men aus der Phar­ma­in­dus­trie ent­wi­ckel­ten Lösung, eine Füll­stand­mes­sung in einem Behäl­ter. Die Her­aus­for­de­rung war, bei deut­lich vari­ie­ren­den Drü­cken und einer gro­ßen Tem­pe­ra­tur­span­ne an nur einer Mess­stel­le mit einer hohen Genau­ig­keit zu mes­sen. Als Lösung wur­den hier zwei Druck­mess­um­for­mer der Serie PASCAL CV3 ein­ge­setzt, die jeweils unter­schied­li­che Mess­be­rei­che abde­cken und bei­de zusam­men auf nur einen Druck­mitt­ler mon­tiert sind.

Je nach Zeit­punkt im Pro­zess und Füll­stand im Behäl­ter kann die­ses Sys­tem von einem höhe­ren Mess­be­reich bis 4 bar zu einem klei­ne­ren Mess­be­reich bis 400 Mil­li­bar wech­seln. Der klei­ne­re Mess­be­reich ist zudem über­last­si­cher und der Sen­sor gegen die höhe­ren Drü­cke unemp­find­lich. Um die hohe Mess­ge­nau­ig­keit bei star­ken Tem­pe­ra­tur­schwan­kun­gen zu errei­chen, wur­de der Druck­mitt­ler zusätz­lich mit der von Labom selbst ent­wi­ckel­ten und paten­tier­ten LTC-Mem­bran ver­se­hen. Die LTC-Mem­bran (LTC = Low Tem­pe­ra­tu­re Coef­fi­ci­ent) gleicht tem­pe­ra­tur­be­ding­te Volu­men­aus­deh­nun­gen der Füll­flüs­sig­keit mit einer spe­zi­ell geform­ten Edel­stahl­mem­bran aus und erhöht die Mess­ge­nau­ig­keit gegen­über her­kömm­li­chen Sinus­mem­bra­nen um bis zu 70 Pro­zent. Die mecha­nisch robus­te Edel­stahl­mem­bran mit einer Stär­ke von min­des­tens 0,1 Mil­li­me­ter wird durch ein spe­zi­el­les Her­stel­lungs­ver­fah­ren so in eine Posi­ti­on zwi­schen zwei Null­la­gen gebracht, dass sie nahe­zu richt­kraft­los arbei­tet. Dadurch nimmt die Mem­bran Volu­men­än­de­run­gen der Flüs­sig­keit durch Tem­pe­ra­tur­ein­fluss nahe­zu rück­wir­kungs­frei auf.
