Wire­less Drucksensor

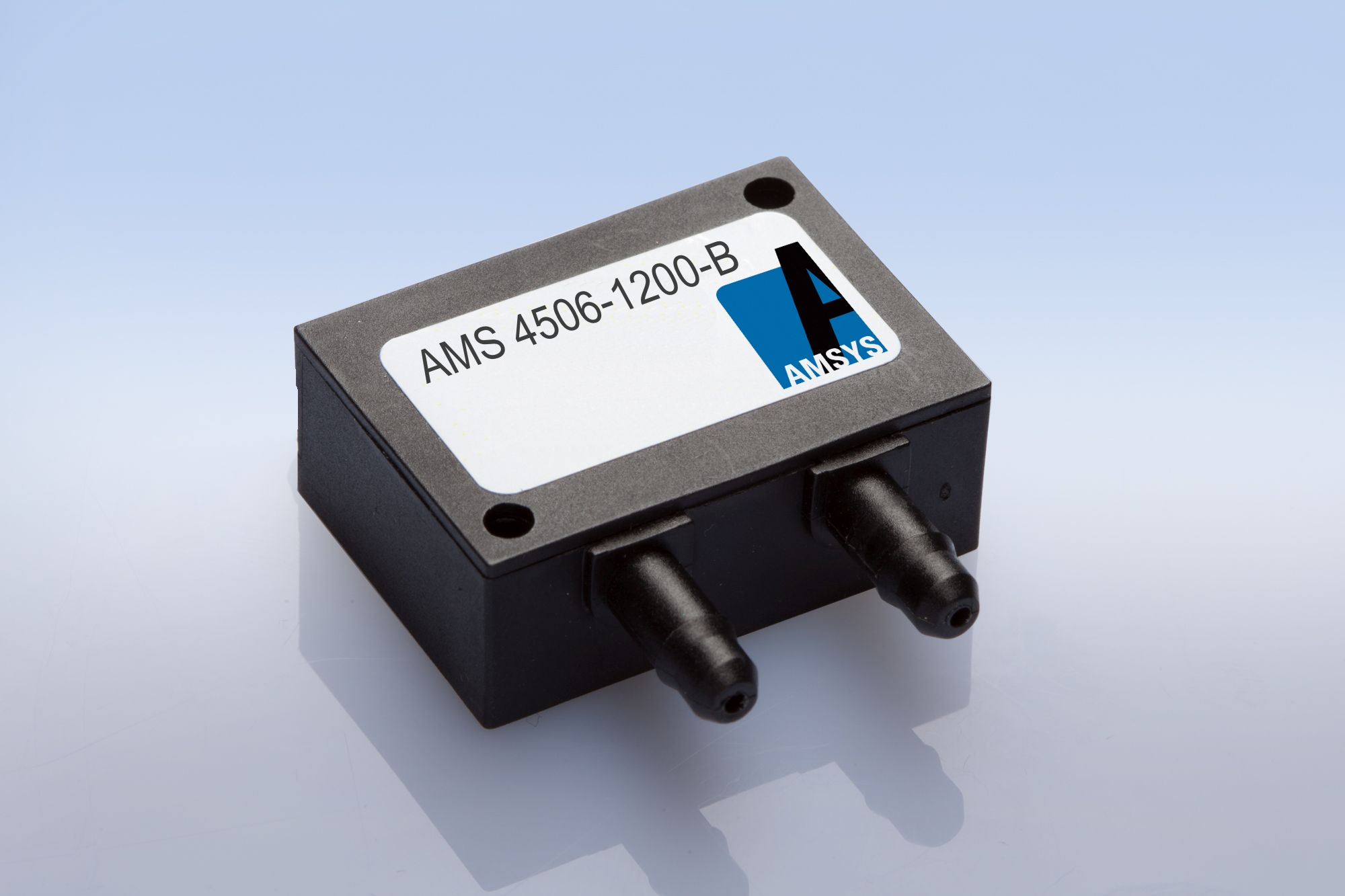

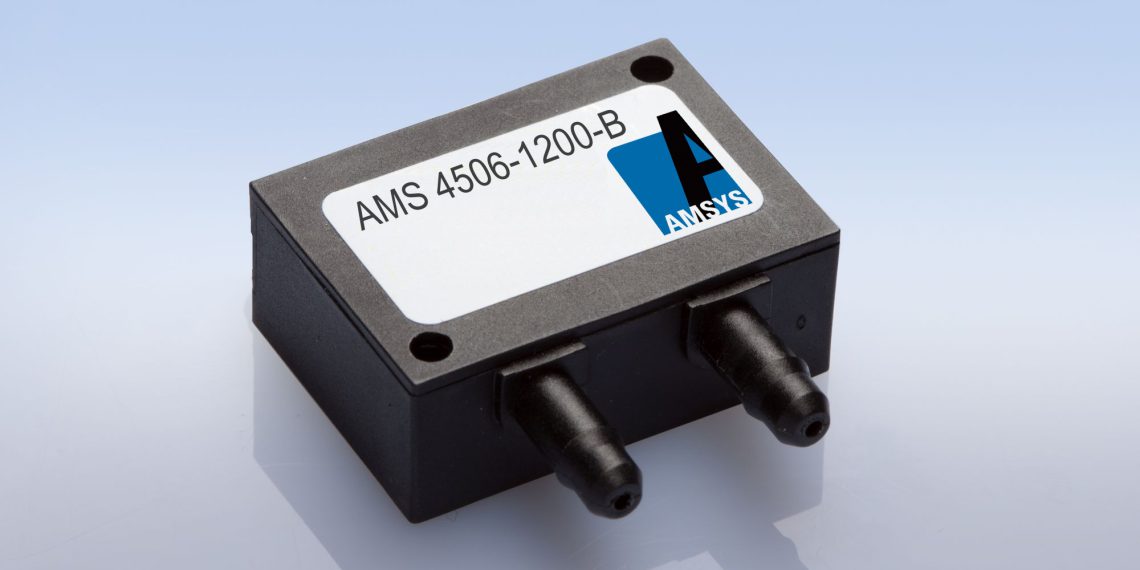

Die baro­me­tri­schen wire­less Druck­sen­so­ren der Serie AMS 4506 in einem klei­nen kom­pak­ten und robus­ten Kunst­stoff-Gehäu­se (35 x 25 x 13.5 mm³) wird von Amsys präsentiert.
Der wire­less Druck­sen­sor AMS 4506 von Amsys eig­net sich zur baro­me­tri­schen Druck­mes­sung sowie für die Über­wa­chung des Vaku­ums. Der beson­de­re Vor­teil die­ses kabel­lo­sen Sen­sors besteht dar­in, dass er in schwer zugäng­li­chen Stel­len, wie z.B. Wind­rä­dern, in Anwen­dun­gen, die für eine Kabel­ver­le­gung unge­eig­net sind, wie. z.B. Maschi­nen mit einer Dreh­ach­se oder in geschlos­se­nen Sys­te­men, Behäl­tern und Räu­men ein­ge­setzt wer­den kann und die gemes­se­nen Daten aus der Distanz über Blue­tooth Low Ener­gy 4.2 abge­fragt wer­den können.
Die wire­less Druck­sen­so­ren AMS 4506 basie­ren auf einer pie­zo­re­sis­ti­ven Sili­zi­um­druck­mess­zel­le, einem inte­grier­ten Tem­pe­ra­tur­sen­sor, einer Aus­wer­te­schal­tung (ASIC) und einem Blue­tooth­mo­dul. Das ASIC ermög­licht die Umwand­lung des pie­zo­re­sis­ti­ven Effekts in eine Gleich­span­nung und digi­ta­li­siert das Signal durch einen inter­nen 24 bit ADC. Zudem wird die Tem­pe­ra­tur erfasst und für die Tem­pe­ra­tur­kom­pen­sa­ti­on digi­ta­li­siert. Das Blue­tooth­mo­dul ver­ar­bei­tet die digi­ta­len 24 bit Wer­te für Druck und Tem­pe­ra­tur und sen­det die­se dann mit einem vor­ein­ge­stell­ten Sen­d­einter­vall an das Smart­pho­ne, Tablett oder das AMS Blue­tooth Gate­way. Das Gate­way basiert auf einer Web­page Anwen­dung die im Web-Brow­ser ange­zeigt wer­den kann. Die App steht im Goog­le Play Store für die gän­gi­gen Android Gerä­te kos­ten­los zum Down­load zur Verfügung.
Jeder Sen­sor ist indi­vi­du­ell kali­briert, Tem­pe­ra­tur­kom­pen­siert und getes­tet. Dadurch konn­te die Genau­ig­keit von typ. ±2 mbar im Mess­be­reich von 300 — 1200 mbar @25 °C erreicht wer­den. Die Tem­pe­ra­tur­ge­nau­ig­keit liegt bei ±1 °C @25 °C. Der Sen­sor ist für einen Druck­be­reich von 300 — 1200 mbar und für den erwei­ter­ten Druck­be­reich von 10 — 2000 mbar einsetzbar.
Der Tem­pe­ra­tur­be­reich liegt zwi­schen 0 und 85 °C. Die Höhen­auf­lö­sung auf Mee­res­hö­he beträgt ca. 13 cm. Die Funk­reich­wei­te beträgt ca. 100 m im Freifeld.
Die lang­fris­ti­ge Mess­drift des Sen­sors beträgt ca. ±1 mbar für den Druck pro Jahr. Die typi­sche Strom­auf­nah­me mit den Werks­ein­stel­lun­gen beträgt ca. 25 µA und ist stark von der Abtast­ra­te und dem Signal­über­tra­gungs­in­ter­vall des Sen­sors abhän­gig. Die vor­ein­ge­stell­te Daten­ab­tast­ra­te sowie das Signal­über­tra­gungs­in­ter­vall betra­gen 5 Sekun­den. Das Signal­über­tra­gungs­in­ter­vall wird an die Daten­ab­tast­ra­te auto­ma­tisch ange­passt, kann aber auch spä­ter über die App indi­vi­du­ell ein­ge­stellt wer­den. Zudem kön­nen über die App wei­te­re Ein­stel­lun­gen vor­ge­nom­men, ein kri­ti­scher Druck­wert gesetzt und eine Alarm­funk­ti­on akti­viert werden.
Die Span­nungs­ver­sor­gung des Sen­sors erfolgt über eine CR2032 Bat­te­rie­knopf­zel­le mit Bat­te­rie­hal­ter der sich unter dem Deckel befin­det. Die Druck­luft­mes­sung erfolgt über eine klei­ne Blen­de an der Außen­wand. Durch sei­ne klei­ne Bau­form lässt sich der Sen­sor mit einem dop­pel­sei­ti­gen Kle­be­band leicht auf glat­ten Flä­chen oder in einem Gerät befes­ti­gen. Zusätz­lich gibt es auf der lin­ken und rech­ten Sei­te jeweils ein Bohr­loch mit einem Durch­mes­ser von 3.2 mm zur ein­fa­chen Befes­ti­gung. So ist der Sen­sor schnell ein­setz­bar und die Mess­da­ten kön­nen ein­fach über die App oder das Gate­way abge­ru­fen werden.
