Wei­ter­ent­wick­lung in der Spanntechnik

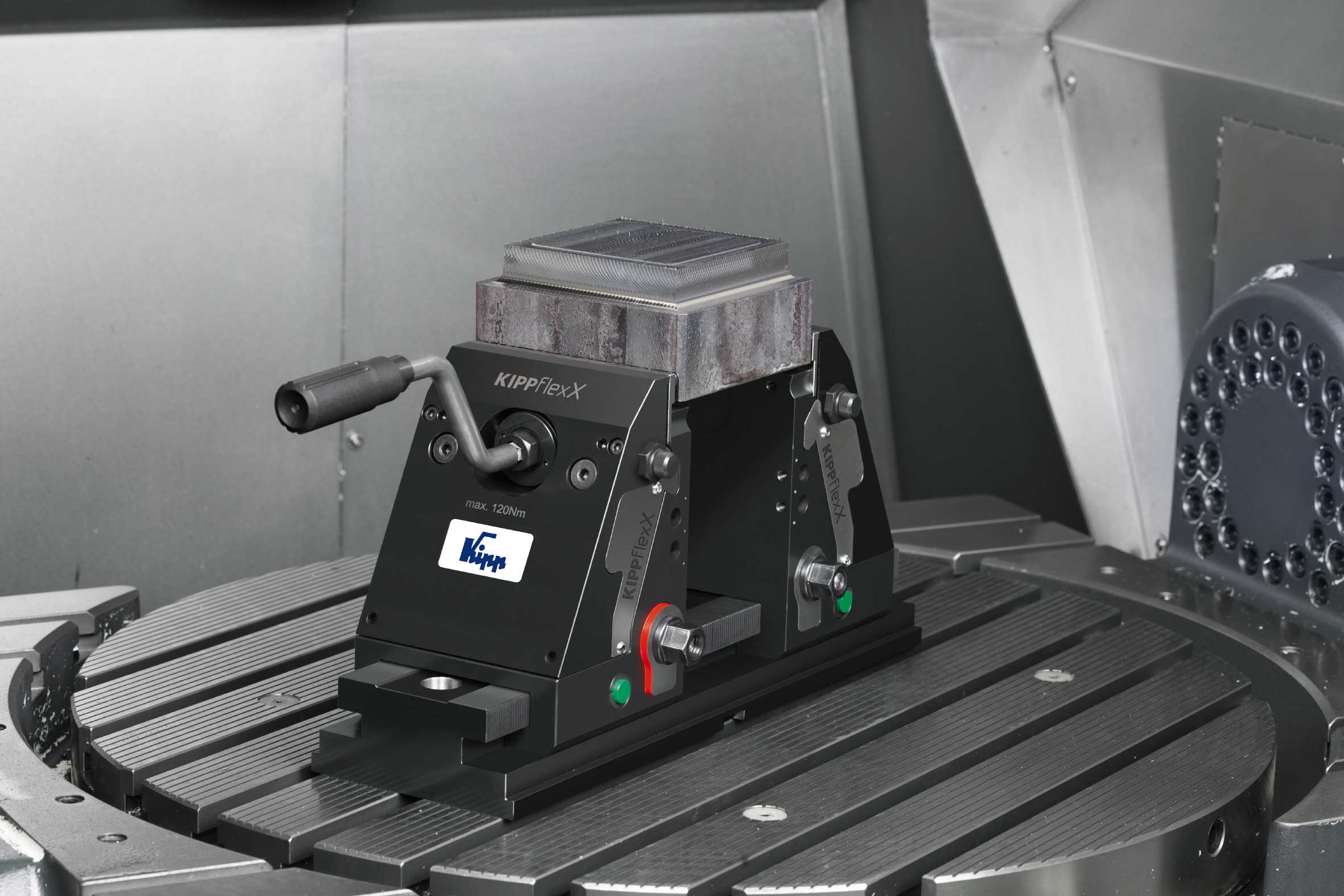

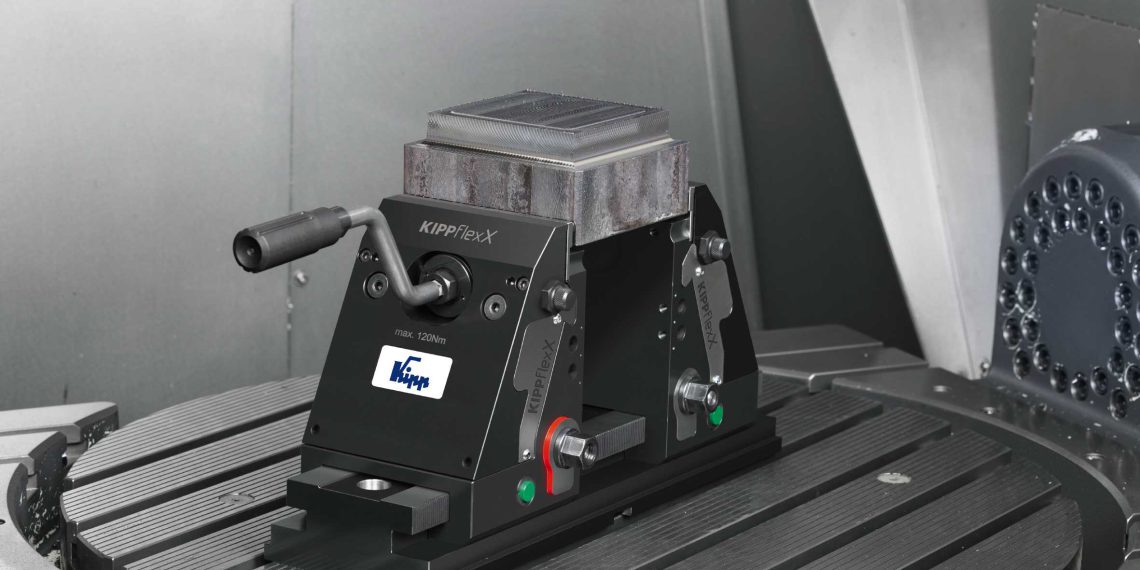

Das HEINRICH KIPP WERK hat den bewähr­ten 5‑Achs-Span­ner kom­pakt wei­ter­ent­wi­ckelt: KIPP­flexX ist eine viel­sei­ti­ge Lösung für jede 5‑Achs-Fräs­ma­schi­ne, die sich sowohl für die Roh­teil- als auch für die Nie­der­zug­span­nung ein­set­zen lässt. Das ist auf dem Markt ein­zig­ar­tig. Neu ist die bedie­ner­freund­li­che Schnell­ver­stel­lung über eine Kurbel.
KIPP hat das Spann­sys­tem KIPP­flexX auf den Markt gebracht, das zwei Funk­tio­nen ver­eint: Die paten­tier­te Nie­der­zug­funk­ti­on eig­net sich vor allem für vor­be­ar­bei­te­te Werk­stü­cke. Dank des sym­me­tri­schen Auf­baus des Span­ners zen­triert sich das Werk­stück immer mit­tig – eine hohe Wie­der­hol­ge­nau­ig­keit ist gewährleistet.
Zudem lässt sich das Sys­tem wie ein Stan­dard-Schraub­stock ein­set­zen: Bei der Roh­teil­span­nung kom­men Spann­ba­cken mit Pins zum Ein­satz, die sich form­schlüs­sig in das Mate­ri­al drü­cken, sodass ein zeit­in­ten­si­ves Vor­prä­gen entfällt.
Eine Auf­la­ge­hö­he von 180 mm gewähr­leis­tet die opti­ma­le Zugäng­lich­keit für das Werk­zeug auf 5‑Achs-Fräs­ma­schi­nen. Eine Flach­füh­rung sorgt für mehr Sta­bi­li­tät und Stei­fig­keit des Spann­sys­tems, das die außer­ge­wöhn­lich hohe Spann­kraft von 52 kN erreicht. Für den Spann­be­reich auf einer Grund­plat­te benö­tigt der Anwen­der drei Adap­ter­wel­len und eine Ver­län­ge­rungs­wel­le. Mit einer wei­te­ren Grund­plat­te und wei­te­ren Ver­län­ge­rungs­wel­len kann der Spann­be­reich wesent­lich erwei­tert werden.
KIPP­flexX eig­net sich zur Mon­ta­ge auf Maschi­nen­ti­schen mit T‑Nuten oder Gewin­de­boh­run­gen. Die Mit­ten­boh­rung sorgt für eine zen­tri­sche Aus­rich­tung. Die Grund­plat­te ist mit Aus­rich­t­nu­ten in Längs- und Quer­rich­tung aus­ge­stat­tet. Der 5‑Achs-Span­ner lässt sich aber auch auf belie­bi­ge Ras­ter­ele­men­te sowie direkt auf Null­punkt-Spann­sys­te­me auf­brin­gen. Dabei sorgt die Spann­phy­sik mit intel­li­gen­ter Kraft­ver­tei­lung dafür, dass sich nur gerin­ge Dreh­mo­men­te auf den Maschi­nen­tisch übertragen.
