Ter­mi­nal­block mit hebel­be­tä­tig­tem Federanschluss

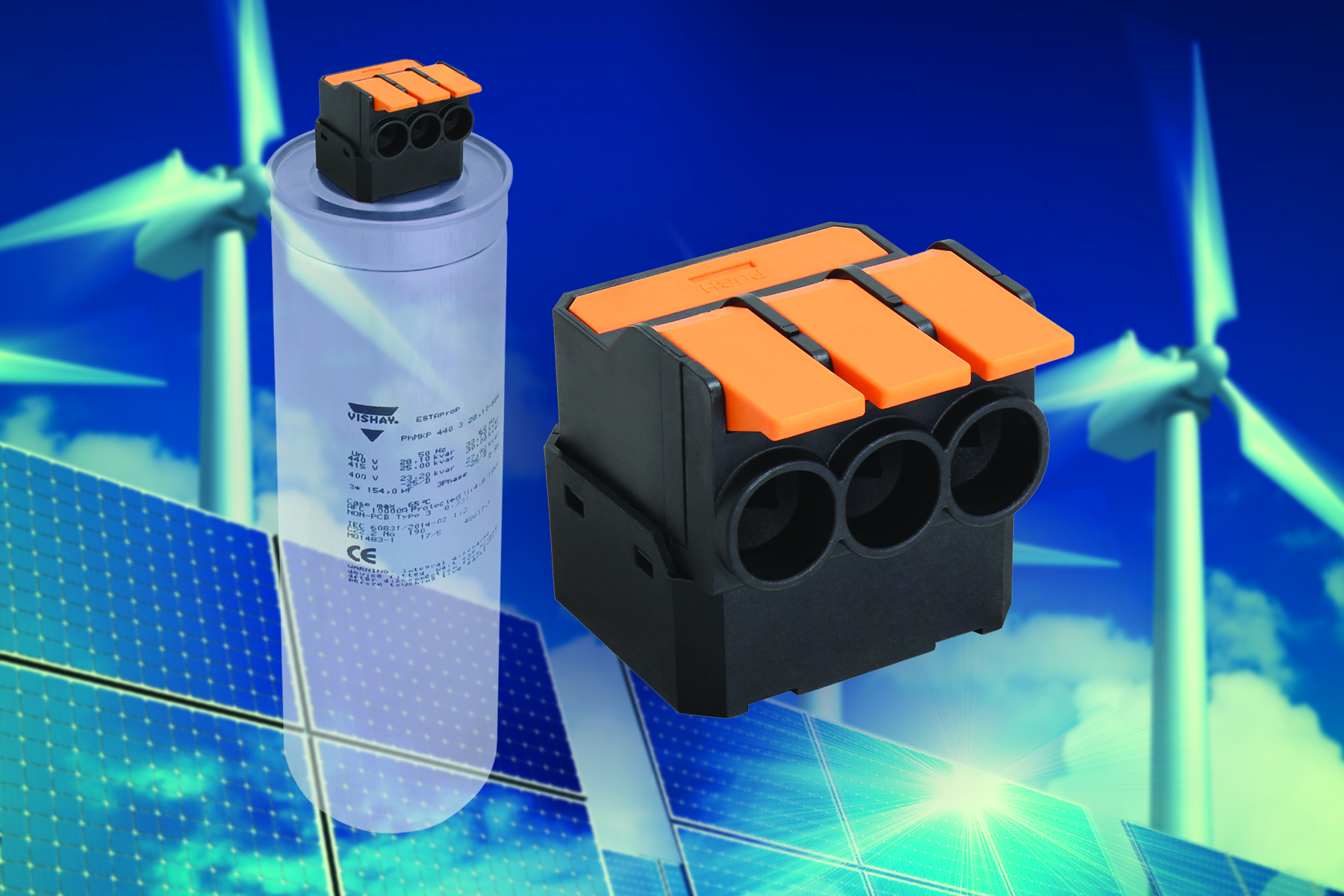

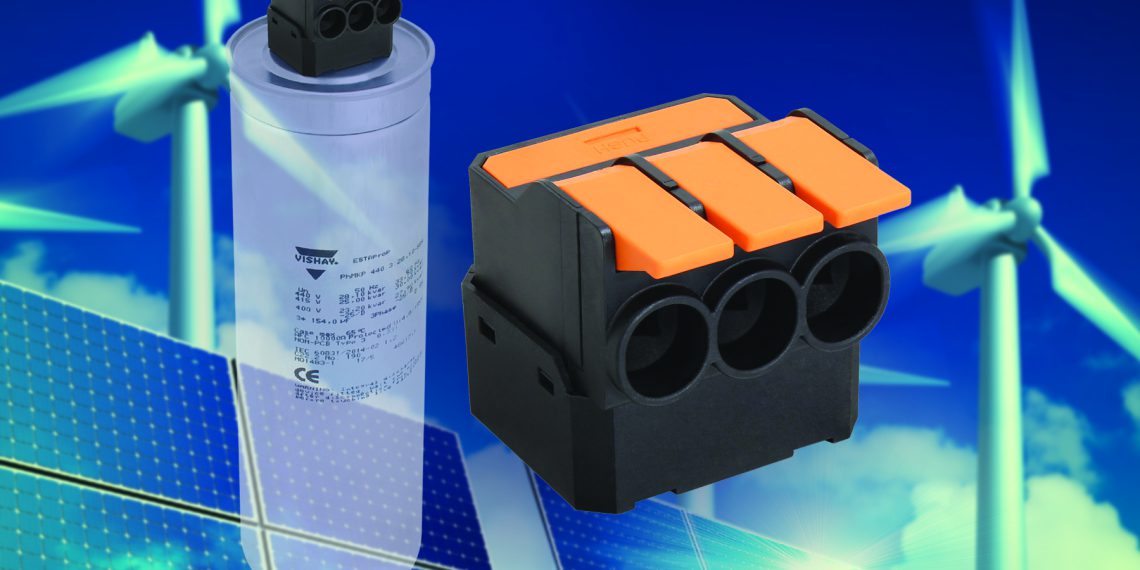

Das Unter­neh­men Vis­hay Inter­tech­no­lo­gy prä­sen­tiert eine neue Schnell­an­schluss­tech­nik für Leis­tungs­kon­den­sa­to­ren. Bis­lang ver­fü­gen Leis­tungs­kon­den­sa­to­ren im Rund­be­cher in den meis­ten Fäl­len über einen IP20 Anschluss­block mit Schraub­ver­bin­dung. Der neue ESTAspring Ter­mi­nal­block mit hebel­be­tä­tig­tem Feder­an­schluss ver­kürzt die Mon­ta­ge­zeit um bis zu 60 Pro­zent. Dadurch ver­rin­gern sich Zeit und Kos­ten für die Ver­drah­tung von Kon­den­sa­to­ren im Schalt­schrank­bau erheb­lich. Dank Feder­kraft und Hebel­be­tä­ti­gung ist die­se Tech­no­lo­gie deut­lich schnel­ler und ein­fa­cher – und dabei kom­plett schrau­ben­los. Die not­wen­di­ge Anschluss­kraft ergibt sich auto­ma­tisch, frei von Dreh­mo­men­tan­ga­ben. Die Hebel­stel­lung ermög­licht eine ein­fa­che Über­prü­fung auf Voll­stän­dig­keit aller Anschlüs­se – ist der Hebel geschlos­sen, steht die erfolg­rei­che Verbindung.

ESTAspring bie­tet die höchs­te Kon­takt­si­cher­heit über die gesam­te Lebens­dau­er des Kon­den­sa­tors – kom­plett war­tungs­frei ohne läs­ti­ges Nach­zie­hen von Schrau­ben. Dadurch sind spe­zi­ell in Umge­bun­gen mit per­ma­nen­ten Vibra­tio­nen (z.B. Wind­kraft­an­la­gen) wert­vol­le Inves­ti­tio­nen geschützt vor irrepa­ra­blen Schä­den auf­grund von locke­ren Anschlüs­sen. Anwen­dun­gen fin­den sich bei Wind­kraft­an­la­gen, Solar­mo­du­len und Wech­sel­rich­tern, Heiz­kraft­wer­ken, zur Blind­leis­tungs­kom­pen­sa­ti­on von ≤ 1000 VACRMS und in Oberschwingungsfiltern.

Geeig­net ist die neue Anschluss­tech­nik für Kabel von 2,5 bis 25 mm² mit Ader­end­hül­sen, die Feder ist aus rost­frei­em Stahl und kor­ro­si­ons­be­stän­dig. Als Lei­ter­ma­te­ri­al kommt eine Kup­fer­le­gie­rung zum Ein­satz. Das Bau­teil ist kon­form zu IEC 60098–2‑1, IEC 60664–1, IEC 60512–5‑2, IEC 60068–2‑6, IEC 6988, IEC 60512–11‑1 (Abschn. 11d). Es hat die Schutz­art IP20 und ist nach DIN 4005–9/60529 getes­tet. Der neue Ter­mi­nal­block ist ab sofort in Mus­ter­stück­zah­len lieferbar.
