Strö­mungs­wäch­ter für Ex-Zonen 2 und 22

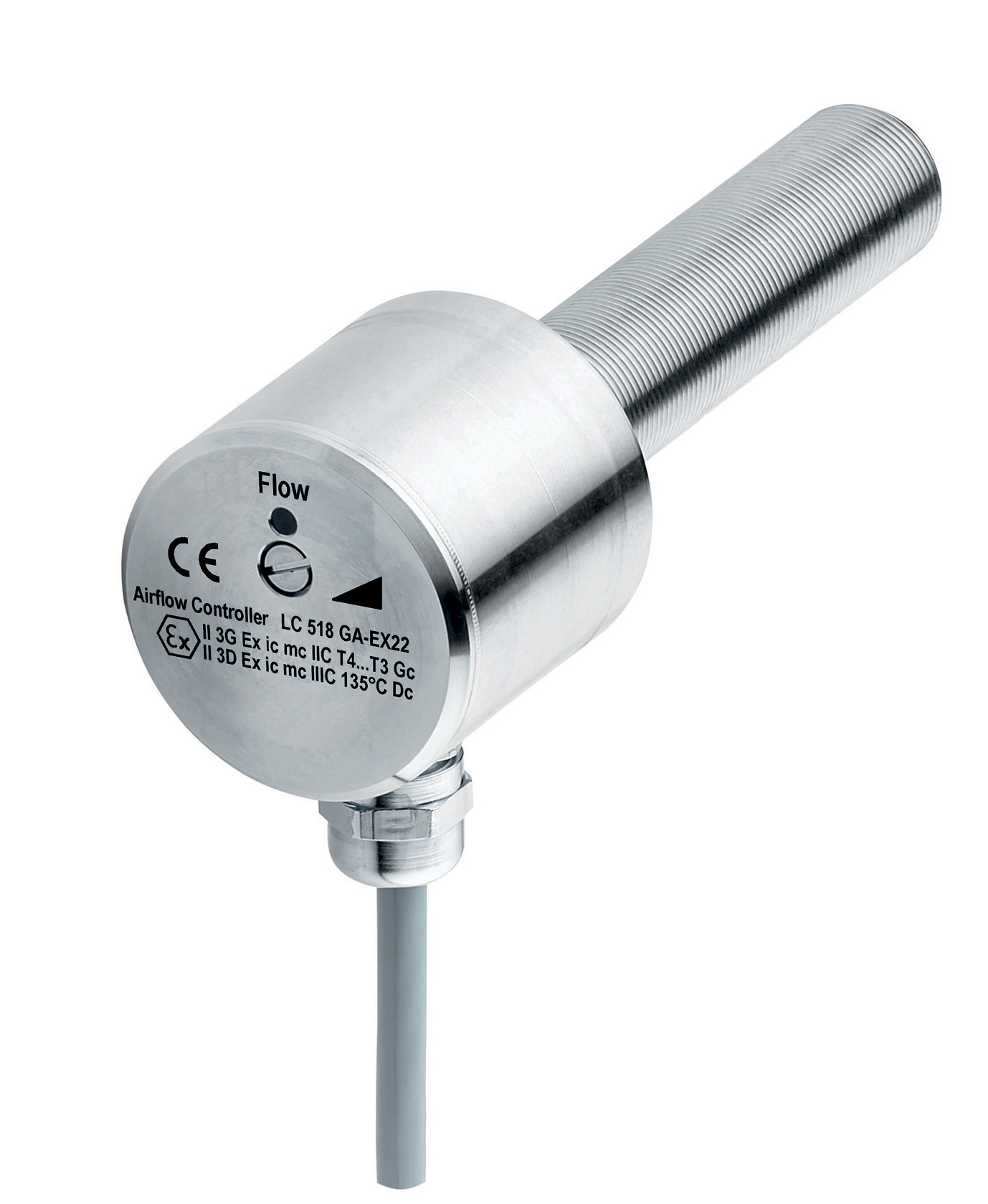

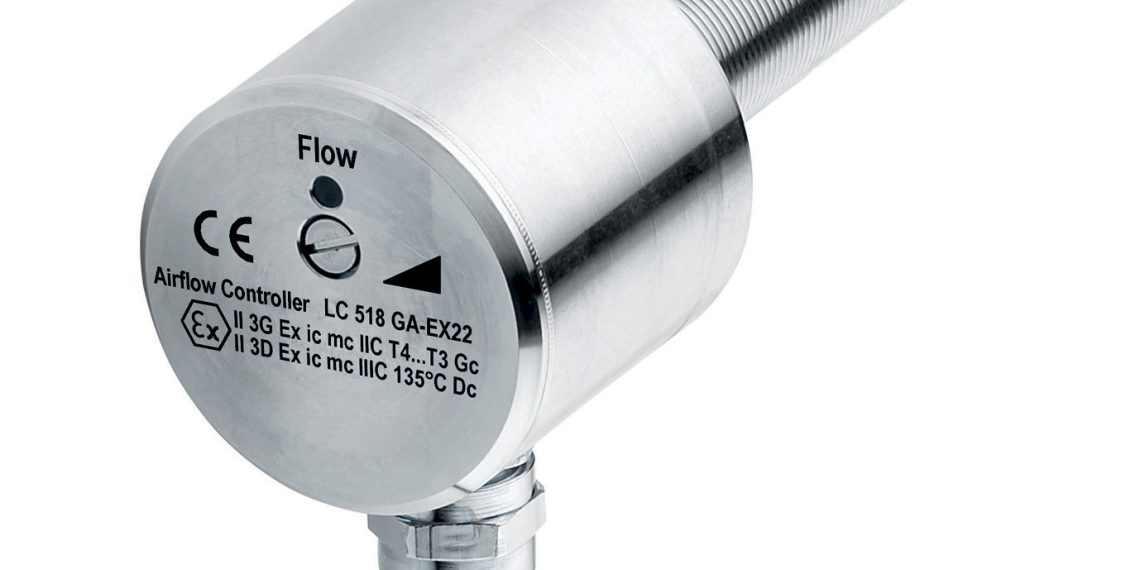

Die neu­en Atex zer­ti­fi­zier­ten Luft­strom­wäch­ter der Bau­rei­he LC 518 GSP-EX22 von Ege die­nen der Strö­mungs­über­wa­chung gas­för­mi­ger Medi­en in Ab- und Zuluft­lei­tun­gen, für die Sen­so­ren der Ex-Gerä­te­ka­te­go­rie 3 erfor­der­lich sind. Die für einen Erfas­sungs­be­reich von 0,5 Meter/Sekunde bis 20 Meter/Sekunde aus­ge­leg­ten Edel­stahl­sen­so­ren las­sen sich bei vor­ge­ge­be­ner Luft­strö­mung ein­fach am Gerät über ein Poten­tio­me­ter im lau­fen­den Betrieb auf den Grenz­wert ein­stel­len. Ein 3‑Far­ben-Leucht­punkt in der Gehäu­se­front zeigt den Strö­mungs­zu­stand an, der vom Pnp-Schalt­aus­gang zur Wei­ter­ver­ar­bei­tung aus­ge­ge­ben wird. Bei Über­schrei­tung des Grenz­wer­tes wech­selt der Leucht­punkt von rot auf gelb, ein wei­te­rer Anstieg der Strö­mungs­ge­schwin­dig­keit wird durch grü­nes Licht signalisiert.

Die Mon­ta­ge der 80 Mil­li­me­ter lan­gen Sen­so­ren erfolgt mit im Lie­fer­um­fang ent­hal­te­nen Befes­ti­gungs­mut­tern direkt in der Wan­dung des Belüf­tungs­ka­nals. Das über die gesam­te Gehäu­se­län­ge ver­lau­fen­de M18-Gewin­de gestat­tet eine opti­ma­le Posi­tio­nie­rung bei ver­schie­de­nen Wand­stär­ken. Sofern die Luft­strö­mung auch im Rand­be­reich aus­rei­chend ist, lässt sich die Mess­flä­che bün­dig mit der Kanalin­nen­wand abschlie­ßen. Die Sen­so­ren sind in Schutz­art IP 67 aus­ge­führt, ihr Anschluss erfolgt über ein 2 Meter lan­ges Pur-Kabel.
